關于潛水攪拌機的安裝系統，一共有四種安裝方式，您可以根據您的實際情況選取其中一種。這篇文章，小編單純從安裝順序來幫助大家區分四種安裝方式的不同。

    安裝系統一安裝順序：支撐架(上) → 上轉盤 → 導桿 → 支撐架(下) → 潛水攪拌機(含下轉盤)→ 按要求調整潛水攪拌機角度 → 電纜膨脹鉤 → 電纜固定夾。
    安裝系統二安裝順序：底座 → 導桿 → 支座 → 支撐架(中) → 起吊架 → 手拉葫蘆 → 起吊環鏈→ 潛水攪拌機 → 按要求調整潛水攪拌機角度 → 電纜膨脹鉤 → 電纜固定夾。
    安裝系統三安裝順序：底座 → 導桿 → 支撐架(上) → 支撐架(中) → 吊架座 → 起吊架 → 手拉葫蘆→ 起吊環鏈→ 潛水攪拌機 → 按要求調整潛水攪拌機角度 → 電纜膨脹鉤 → 電纜固定夾。
    安裝系統四安裝順序：導桿 → 托架→ 吊架座 → 起吊架 → 手拉葫蘆 → 起吊環鏈→ 潛水攪拌機 → 電纜膨脹鉤 → 電纜固定夾。
  當然，不能單從安裝順序來選取潛水攪拌機的安裝系統，當然四種安裝系統也不只有安裝順序的不同。液下固雜物防沉淀潛水攪拌機

安裝系統

　　潛水攪拌機的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。
　　當池深H<4米時建議采用安裝系統一。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平賣弄內可繞導桿旋轉的大角度為正負60°起吊系統底座、支撐架和下托架與池的有關連接面均采用膨脹螺栓固定，無需預留孔。安裝系統二用導向鋼繩導桿，具有運輸方便，現場安裝簡單等特點。該系統從根本避免了由于運輸引起導桿彎曲、變形從而影響正常使用的情況，池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂的安裝條件下更顯得操作方便可靠。
　　

客戶訂貨時，請提供池深H及池形圖，以便廠房加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼起吊底座外，多臺攪拌機可公用一套起吊裝置。
　　八、安裝注意事項
　　◎導桿或導向鋼絲應與水平垂直，可采用鉛錘校正；
　　◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面應上仰5°-10°；
　　◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或導向鋼絲滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

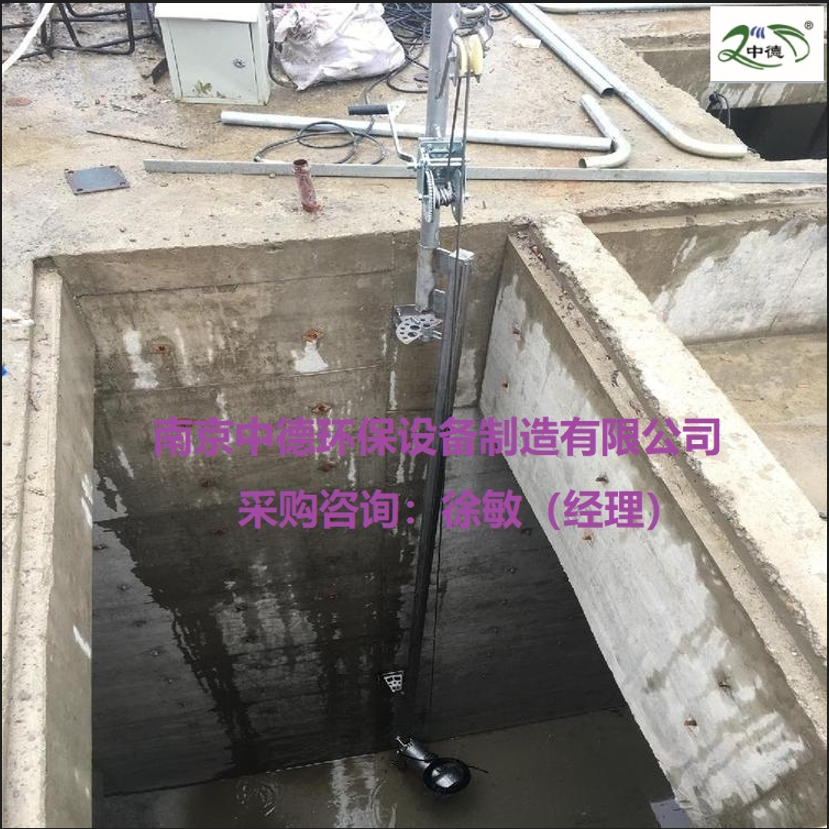

　　九、系統安裝圖：

水密電纜 潛水攪拌機YZW電纜線 YCW潛水電纜 潛水泵信號電纜線

潛水攪拌機電纜線 水密電纜 * 質量保證

• 生產廠家/型號：中德/YZW3*2.5+2*1.5

• 電壓等級：350V-550V

• 絕緣材料：橡皮絕緣電力電纜

• 芯數：5

• 廠家：中德型號：YZW3*2.5+2*1.5

• 線芯材質：鋼絲

• 用途：潛水電纜

• 產品認證：

• 電線大外徑：28（mm）mm

• 絕緣厚度：10（mm）mm

• 標稱截面：2.5（mm2）mm2

 YCW潛水電纜 潛水泵信號電纜線

潛水攪拌機泄漏保護器 LB10-II 漏水保護器

LB10-II型控制器共有8個端子，各端子說明如下：

1，2：控制器供電：

   電源210～250VAC   45～55HZ。

3，4：泵體泄漏信號輸入：

     3：泄漏信號輸入4：信號公共端。

5、6、7、8：泄漏故障輸出----繼電器信號輸出：

     5、6：常閉輸出   7、8：常開輸出。

泄漏：（不接入信號時，信號正常，）

泄露故障時，泄露故障紅燈亮

    當泄漏故障時：5，6端子斷開；7，8端子接通。

   當泄漏*時：7，8端子斷開；5，6端子接通。

電源：控制器供電：電源指示燈（綠）亮。

4.     其它

◆    控制器硬件或軟件如有更新情況，恕不另行通知，請查隨機說明書或補充說明。

5.  潛水攪拌機泄漏保護器 LB10-II 漏水保護器   附錄

◆    控制器應用圖(附1)
