系統概述：

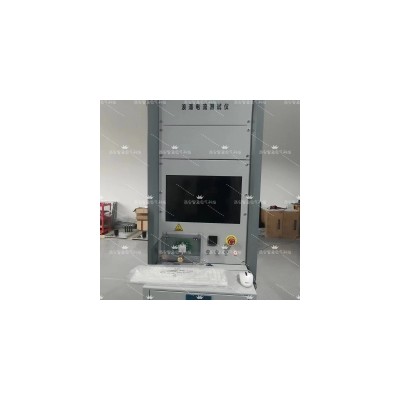

是專門設計測試IGBT、二極管、MOS管測試設備，該設備主要組成單元有：示波器、程控電源、程控電感、電流傳感器、電壓傳感器、雪崩保護電壓控制、IGBT功率型器件、IGBT功率型器件保護電路、計算機程控系統、雪崩電壓采集系統、雪崩電流采集系統、測試夾具、測試標準適配器等。測試方法符合MIL-STD-750F.3470，測試電流200A，電壓3500V，雪崩能量可達10J。測試的電壓和電流波形同時被采集到示波器，并由示波器與工控機直接通訊，將采集數據傳輸給計算機，計算機經過處理后，將測試數據以EXCEL 表格形式顯示并進行z終的編輯和打印，同時可觀測雪崩波形。設備可滿足各種封裝形式的功率模塊測試需求，并預留電壓電流擴展功能。整體采用輪式機柜集成測試，具有簡潔的人機交互界面（計算機）和良好的保護措施，操作簡單，移動方便等特點。

技術指標：

進線電壓	AC220V±10%
功率消耗	1.5KW
電源電壓	10-200V 分辨率1V,誤差3%
雪崩電壓	100-3500V 實測范圍值（根據客戶要求可定制）
雪崩能量	實測1-10J 實測計算值
雪崩電流	1.0-200A 實測值。分辨率1V,誤差3%（根據客戶要求可定制測試范圍）
電感	0.1-100mH任選測試值，測試過程自動執行，誤差5%
雪崩電壓波形	近似方波
脈沖寬度	10uS-10000uS
測試頻率	單次、步進
計算機控制系統	設備的所有工作程序，工作時序，開關的動作狀態，數據的采集等均由計算機完成。工業控制機，具有抗電磁干擾能力強，排風量大等特點。

測試波形圖：
