10uS方波浪涌測試設備

一、產品簡介

10uS方波浪涌測試設備，是二極管等相關半導體器件測試的重要檢測設備，該設備具有如下特點：

1、該系統的測試控制采用自動控制，測試可按測試員設定的程序進行自動測試。

2、該系統采用計算機記錄測試結果，并可將測試結果轉化為EXCEL文件進行處理。

3、該套測試設備主要由以下幾個單元組成：

   a、浪涌測試單元

   b、阻斷參數測試單元

   c、計算機控制系統

二、技術條件

2.1 環境要求：

1、環境溫度：8—35℃

2、相對濕度：小于75%

3、大氣壓力：86Kpa—106Kpa

4、海拔高度：1000米以下

5、電網電壓：AC220V±10%無嚴重諧波

6、電網頻率：50Hz±1Hz

7、電源功率：小于5KW

8、供電電網功率因數：＞0.9

2.2主要技術指標：

2.2.1浪涌測試單元

a.通態不重復浪涌電流范圍：30～2000A（可選到20000A），分辨率1A,精度＜2%±1

b.浪涌電流底寬： 10ms正弦半波，偏差小于±0.2ms（可選1mS.2mS.8.3mS等）

c. 重復浪涌電流時間（可設定）：2S～10S

d.浪涌電流重復次數：1～100次，可設定

e.浪涌電流下的壓降測試(僅對正弦波，可選方波)

f.浪涌波形和壓降波形顯示和保存(僅對正弦波，可選方波)

g  10uS方波電流范圍100-10000A，分辨率1A,精度＜3%±1（可選5000A）

2.2.2阻斷測試

a.反向電壓：100V～3500V可調

b.反向電壓重復頻率：DC直流

c.漏電流0.01～2mA，分辨率0.001mA,精度滿量程的±5%

e.測試方式：自動測試；

g,適合封裝：TO-220、TO-247、TO-3P

2.2.3加熱功能（可選功能）：顯示溫度：0-180℃

控溫范圍：90-180℃

               90-125℃  精度誤差1.5%±1

               125-150℃精度誤差1%±1

               150-180℃精度誤差2%±1

三、功能概述

3.1測試范圍

該套測試設備主要可測試以下器件：

封裝：TO-220、TO-247、TO-3P，（其它封裝可更換測試夾具工裝或可用連線方式）

手動安裝測試器件

3.2計算機控制系統

計算機控制系統是該設備的中心控制單元，設備的所有工作程序，工作時序，開關的動作狀態，數據的采集等均由計算機完成。

計算機采用的是工業控制機，具有抗電磁ganraoneng力強，排風量大等特點。

（浙江功率器件生產廠家）

四、面板說明

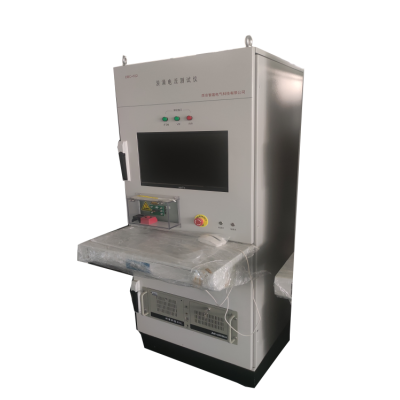

機柜尺寸：800*800*1800帶操作臺板
