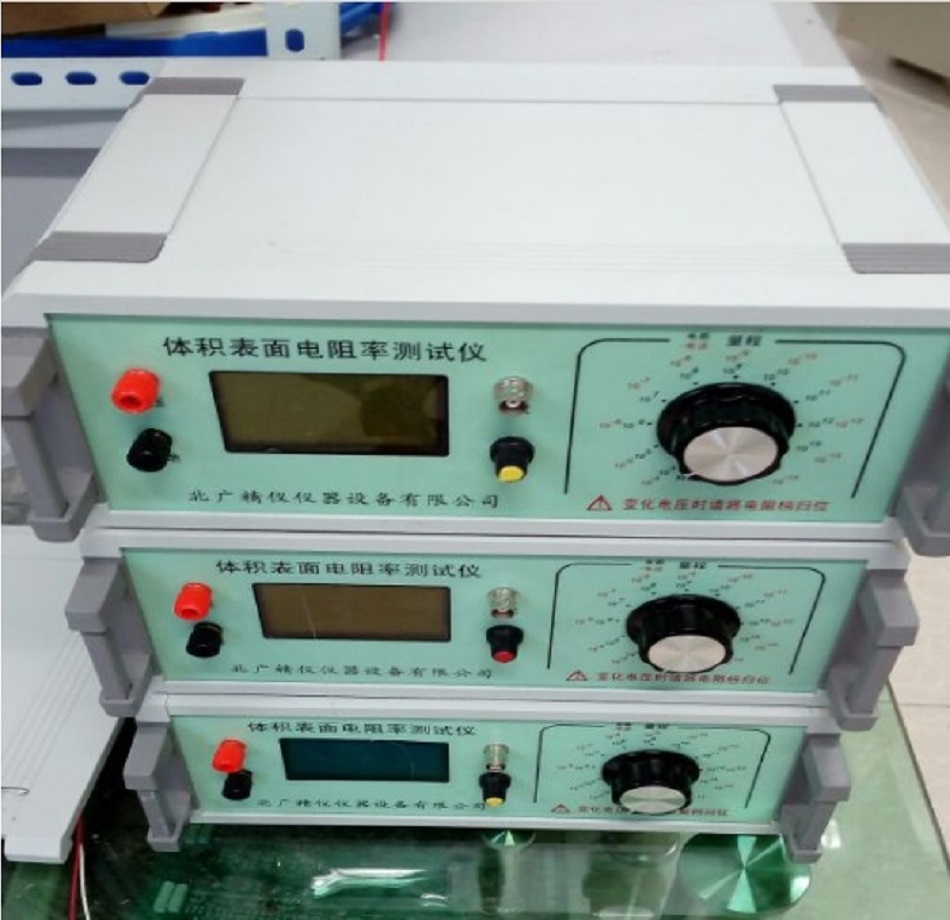

北京橡塑表面電阻率測試儀  主要特點

電阻測量范圍寬 1×104Ω ～1×1018Ω

電流測量范圍為 2×10-4Ａ ～1×10-16Ａ

體積小,重量輕,準確度高

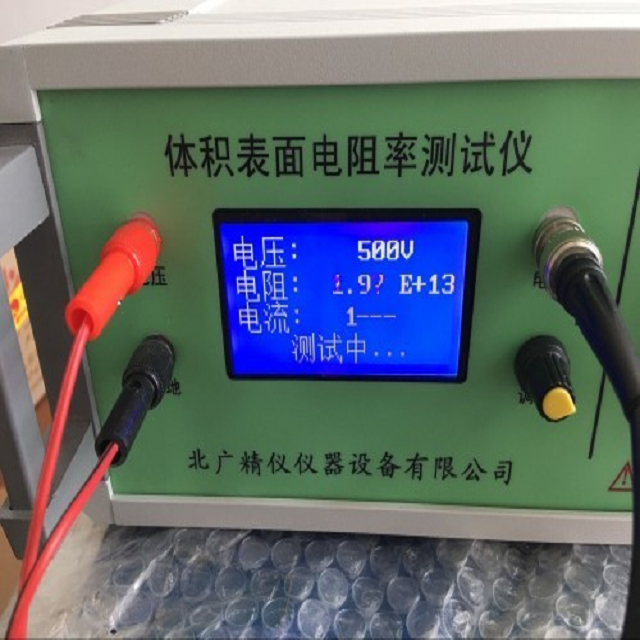

電阻,電流雙顯示

性能好穩定,讀數方便

所有測試電壓(10V/50V/100/250/500/1000V) 測試時電阻結果直讀,免去老式高阻計在不同測試電壓下或不同量程時要乘以系數等使用不便的麻煩,使測量超高電阻就如用萬用表測量普通電阻樣簡便。本儀器既能測超高電阻又能測微電流，具有精度高,顯示迅速,性好穩定,讀數方便等特點。

北京橡塑表面電阻率測試儀  表面電阻率

為測定表面電阻率，試樣的形狀不限，只要允許使用第三電極來抵消體積效應引起的誤差即可。推薦使用圖2及圖3所示的三電極裝置。用電極1作為被保護電極，電極3作為保護電極，電極2作為不 保護電極。可直接測量電極1和2之間表面間隙的電阻。這樣測得的電阻包括了電極1和2之間的表面電阻和這兩個電極間的體積電阻。然而，對于很寬范圍的環境條件和材料性能，當電極尺寸合適時， 體積電阻的影響可忽略不計。為此，對于圖2和圖3所示的裝置，電極的間隙寬度g至少應為試樣厚度 的2倍，一般說來，1mm為切實可行的 小間隙。被保護電極尺寸d1（或長度l1）應至少為試樣厚度h 的10倍，通常至少為25mm。

也可以使用條形電極或具有合適尺寸的其他裝置。

注：由于通過試樣內層的電流的影響，表面電阻率的計算值與試樣和電極的尺寸有很大的關系，因此，為了測定時可進行比較，推薦使用與圖2所示的電極裝置的尺寸相一致的試樣，其中d1= 50 mm, d2 = 60 mm, ds = 80 mm

技術指標

1,電阻測量范圍： 0.01×104Ω ～1×1018Ω。

2,電流測量范圍為： 2×10-4A～1×10-16A

3,顯 示 方 式：數字液晶顯示

4,內置測試電壓： 10V ,50V,100V,250,500,1000V

5,基本準確度：1% (*注)

6,使用環境： 溫度：0℃～40℃,相對濕度<80%

7,機內測試電壓： 10V/50V/100/250/500/1000V 任意切換

8,供電形式： AC 220V,50HZ,功耗約5W

9,儀器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

10,質量： 約5KG

重要性和用途：

1絕緣材料用于電子系統彼此和與地面之間隔離，該材料能提供零部件的機械支撐。由于此用途，通常要求具有盡可能高的絕緣電阻，以與可接受的機械、化學和耐熱性能一致。因?yàn)榻^緣電阻或電導組合了體積和表面電阻或電導，當實際使用時，要求試驗樣本和電極具有相同的形式，此時的測量值是非常有用的。表面電阻或電導隨著濕度發生快速變化，然而體積電阻或電導則稍微變化，盡管總的變化在一些變化可能更大。

2電阻或電導可用于間接預測某些材料的低頻率電介質擊穿和損耗因數性能。電阻或電導通常作為濕度含量，固化程度，機械連續性或不同類型老化的間接測量方式。這些間接測量的效用取決于通過理論或經驗研究確立的相關度。表面電阻的降低可導致因?yàn)殡妶鰪?qiáng)度降低而發生電介質擊穿電壓的增加，或者由于應力面積的增加而發生電介質擊穿電壓的降低。

3所有的電介質電阻或電導都取決于電化時間長短和施加的電壓值（除了普通的環境變量之外）。這些因素必須已知，同時報告，以使得電阻或電導測量值有意義。在電絕緣材料工業中，形容詞“表觀”通常適用于在任意選擇電化時間條件下獲得的電阻值。見X1.4。

4體積電阻或電導可通過在特定應用場合設計某個絕緣體使用的電阻和尺寸數據計算得出。研究已經表明電阻或電導隨著溫度和濕度的變化而變化（1,2,3,4）4，同時在設計工作條件時，必須已知這種變化。體積電阻或電導測量值通常用于檢查絕緣材料的均勻性，或者對于加工，可探測影響材料質量的導電雜質，而這不容易通過其它方法觀察到。

5體積電阻超過1021Ω·cm(1019Ω·cm)時，樣本在普通實驗室條件測試獲得的數值計算得出體積電阻，如果結果確實可疑，則應考慮通常使用的測量設備的局限性。

6表面電阻或電導不能精確測量，只能近似測量，因?yàn)轶w積電阻或電導總是受到測量方法的影響。測量值還受到表面污染的影響。表面污染及其積聚速度受到許多因素的影響，包括靜電充電和界面張力。這些因素反過來可以影響表面電阻。當包括污染，但是在通常常識下判斷不是電絕緣材料的材料性能時，此時表面電阻或電導可視為與材料性能相關。

試樣

7.1 體積電阻率

為測定體積電阻率，試樣的形狀不限，只要能允許使用第三電極來抵消表面效應引起的誤差即可。對于表面泄漏可忽略不計的試樣，測量體積電阻時可去掉保護，只要己證明去掉保護對結果的影響可忽 略不計。

在被保護電極與保護電極之間的試樣表面上的間隙要有均勻的寬度，并且在表面泄漏不致于引起 測量誤差的條件下間隙應盡可能的窄。lmm的間隙通常為切實可行的 小間隙。

圖2及圖3給出了三電極裝置的例子。在測量體積電阻時，電極1是被保護電極，電極2為保護電 極，電極3為不保護電極。被保護電極的直徑d1（圖2）或長度l1（圖3）應至少為試樣厚度h的10倍，通 常至少為25mm。不保護電極的直徑d4（或長度［4）和保護電極的外直徑d3（或保護電極兩外邊緣之間 的長度［3）應該等于保護電極的內徑d2（或保護電極兩內邊緣之間的長度lz）加上至少2倍的試樣厚度。

7.2 表面電阻率

為測定表面電阻率，試樣的形狀不限，只要允許使用第三電極來抵消體積效應引起的誤差即可。推薦使用圖2及圖3所示的三電極裝置。用電極1作為被保護電極，電極3作為保護電極，電極2作為不 保護電極。可直接測量電極1和2之間表面間隙的電阻。這樣測得的電阻包括了電極1和2之間的表面電阻和這兩個電極間的體積電阻。然而，對于很寬范圍的環境條件和材料性能，當電極尺寸合適時， 體積電阻的影響可忽略不計。為此，對于圖2和圖3所示的裝置，電極的間隙寬度g至少應為試樣厚度 的2倍，一般說來，1mm為切實可行的 小間隙。被保護電極尺寸d1（或長度l1）應至少為試樣厚度h 的10倍，通常至少為25mm。

也可以使用條形電極或具有合適尺寸的其他裝置。

注：由于通過試樣內層的電流的影響，表面電阻率的計算值與試樣和電極的尺寸有很大的關系，因此，為了測定時可進行比較，推薦使用與圖2所示的電極裝置的尺寸相一致的試樣，其中d1= 50 mm, d2 = 60 mm, ds = 80 mm

測試

測量時從低檔位逐漸拔往高檔，每撥一次稍停留1～2秒以使觀察顯示數字， 當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置，當測量儀器有顯示值時應停下，當前的數字乘以檔次即是被測電阻值。當有顯示數字時不要再往更高次檔撥，否測儀器會過量程，機內保護電路開始工作，儀器測量準確度會下降。

表面 電阻 surface resistance

 在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電

極上 可能形 成的極化忽略不計 。

 注 1:除 非 另 有 規 定 ，表 面 電 阻 是 在 電 化 一 分 鐘 后 測 定

 注 2 通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分

標準配置：

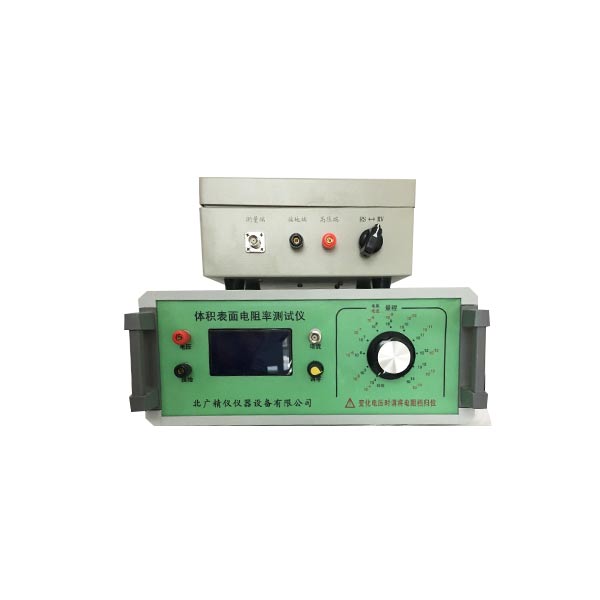

 1、儀器主機 一臺

 2、屏蔽箱一個

 3、試驗電極三個

 4、說明書一本

 5、電源線一條

 6、數據線三條

 7、合格證一份

 8、保修卡一份

報告

報告應至少包括下述情況：

a) 電阻率測試儀（電阻率測定儀）關于材料的說明和標志（名稱、等級、顏色、制造商等）；

b) 電阻率測試儀（電阻率測定儀）試樣的形狀和尺寸；

c) 電阻率測試儀（電阻率測定儀）電極和保護裝置的形式、材料和尺寸；

d) 電阻率測試儀（電阻率測定儀）試樣的處理（清潔、預干燥、處理時間、濕度和溫度）等；

e) 電阻率測試儀（電阻率測定儀）試驗條件（試樣溫度、相對由度）；

f) 電阻率測試儀（電阻率測定儀）測量方法；

g) 電阻率測試儀（電阻率測定儀）施加電壓；

h) 電阻率測試儀（電阻率測定儀）體和、電阻率（需要時）；

注1：當規定了一個固定的電化時間時，注明此時間，給出個別值，并報告中值作為體積電阻率。

注 2 ： 當在不同的電化時間后測試時，應按如下要求報告：

當在相同的電化時間里試樣達到一個穩定狀態肘，給出個別值，并報告中值作為體積電阻率。 在這個電化時 間里有某些試樣不能達到穩定狀態，則報告不能達到穩定狀態的試樣數，并分別地給出它們的結果。 當測試結果取決于電化時間時，則報告它們之間的關系，例如．以圖的形式或給出在電化Imin、10min和100min后的體積電阻率的中值。

i) 表面電阻率（需要時）：

給出電化時間為1 min的個別值，并報告其中值作為表面電阻率。

條件處理

試樣的處理?xiàng)l件取決于被試材料，這些條件應在材料規范中規定。

推薦按 GB/T 10580一2003 進行條件處理；由各種鹽溶液所產生的相對溫度在 IEC 60260 中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。 這種變化是指數式的。 因此必須在規定的條件 下來測量試樣的體積電阻和表面電阻。 由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度 對體積電阻率的影響需要延長處理期。 吸收水分后通常會降低體積電阻。 有些試樣可能需要處理數月 才能達到平衡。

符合標準

GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004

體積表面電阻率測試儀是一種用于測量材料絕緣性能的精密儀器，廣泛應用于多個行業，主要涉及對材料電絕緣性能有嚴格要求的領域。北京北廣精儀儀器設備有限公司聲場的體積表面電阻率測試儀主要用于以下主要適用行業及具體應用場景：

1. 電子與半導體行業

  應用：測試PCB基板、絕緣薄膜、封裝材料、半導體晶圓等的電阻率，確保其絕緣性能滿足電子元件防短路、防漏電的要求。

  案例：評估手機電路板在高濕度環境下的絕緣可靠性。

2. 電力與能源行業

應用：檢測電纜絕緣層、變壓器油、復合絕緣子等材料的電阻率，保障高壓設備的安全運行。

案例：高壓電纜出廠前的絕緣性能驗證。

3. 航空航天與汽車制造

   應用：評估飛機復合材料、汽車線束、電池隔膜等材料的電絕緣性，防止靜電積聚或電磁干擾。

   案例：新能源汽車電池組絕緣材料的質量控制。

4. 科研與新材料開發

   應用：研究石墨烯、納米涂層等新型材料的導電/絕緣特性，優化材料配方。

   案例：柔性顯示技術中透明導電薄膜的研發測試。

5. 設備與生物材料

   應用：檢測塑料、導管、植入材料的絕緣性能，確保患者安全。

   案例：心臟起搏器絕緣外殼的生物兼容性測試。

6. 塑料與橡膠工業

   應用：質量控制環節中測量工程塑料、硅橡膠等材料的電阻率，用于防靜電包裝或絕緣部件生產。

   案例：防靜電托盤用于芯片運輸前的電阻率達標測試。

6. 軍事與國防

   應用：評估隱身涂層、雷達吸波材料等的電學性能。

7  案例：軍用無人機復合材料的電磁屏蔽效能測試。

8. 建材與家居行業

   應用：檢測地板、墻板的防靜電性能（如數據中心地板）或絕緣性能（如電工套管）。

   案例：潔凈室防靜電地板的驗收測試。

9.能源存儲（電池與電容器）

   應用：測量隔膜、電解質的電阻率，優化鋰電池或電容器的性能。

   案例：鋰電隔膜孔隙率對離子傳導性的影響研究。

10. 質量控制與認證機構

   應用：作為第三方檢測工具，依據ISO/ASTM標準對材料進行認證（如UL認證、RoHS合規性）。

   案例：出口電子產品的絕緣安全認證測試。

 關鍵測試參數

體積電阻率（Ω·cm）：反映材料內部的絕緣性能。

表面電阻率（Ω/sq）：評估材料表面的導電/防靜電特性。

行業標準參考

測試常遵循標準如IEC 60093、ASTM D257、GB/T 1410等，確保數據可比性。

總之，該儀器是材料電學性能評估的核心設備，覆蓋從基礎研究到工業生產的全鏈條需求，尤其在需要高可靠性絕緣或可控導電性的場景中不可或缺。
