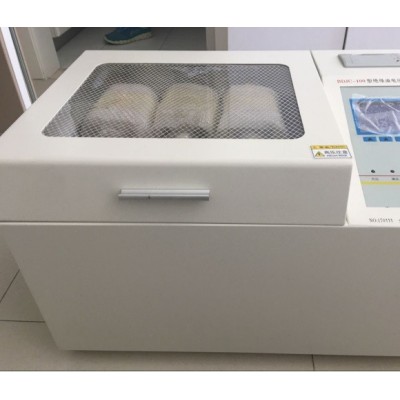

國產絕緣油介電強度試驗機  儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍看門狗電路杜絕了死機現象；

3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；

4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

7. 便攜式結構，易于移動，戶內外使用均很方便。

國產絕緣油介電強度試驗機  技術指標

測 量 范 圍： 電容量       5pF～200pF

              相對電容率   1.000～30.000

              介質損耗因數 0.00001～100

直流電阻率   2.5 MΩm～20 TΩm

測 量 精 度： 電容量       ±(1%讀數+0.5pF)

              相對電容率   ±1%讀數

              介質損耗因數 ±(1%讀數+0.0001)

              直流電阻率   ±10%讀數

分  辨   率： 電容量       0.01pF

              相對電容率   0.001

              介質損耗因數 0.00001

測  溫 范 圍： 0～125℃

溫度測量誤差： ±0.5℃

交流實驗電壓： 0～2000V  連續可調，頻率50Hz

直流試驗電壓： 0～500V     連續可調

功    　  耗： 100W

外  型 尺 寸：  420mm*380mm*385mm

總   重   量：   21Kg

設備運行環境

 絕緣油微水、酸值測試儀設計為用于在室內環境下運行，且不允許在有易爆危險的環境內使用。請將設備豎立放在利于操作、無震動的試驗地點，盡可能地做好防腐蝕氣體及防化學品污染保護。

本設備應做好防過度溫度波動及陽光直射保護。室設計的專用儀器。該儀器需要安裝在無強烈振動、無直接光照、周圍無強電或強磁場的環境中。

■   環境濕度：≤ 80% （卡爾費休實驗≤ 65%）

■   溫度范圍：5℃ ～ 40℃

■   電    壓：220V（±10%） 50Hz

面板說明：

1.  液晶屏       顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；

2．打印機       打印單次及多次測試結果的平均值；

3．電源插座及開關  良好插接AC 220V 50Hz電源線；電源開關控制儀器電源通斷

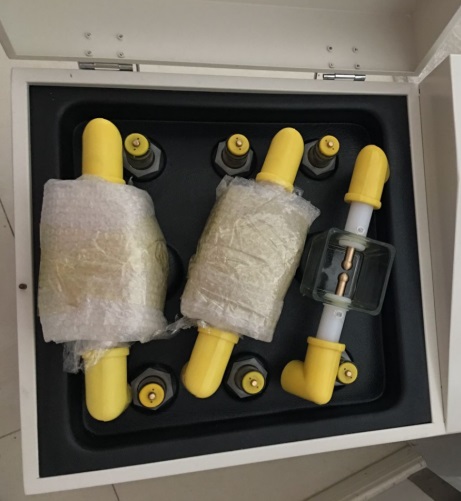

4．油杯槽       用于放置測試油杯

5．測量信號插座  用于插接測量信號線

6.  溫度信號線     打開后放入或取出油杯，關閉后方可進行測試；

7.  接地柱      可靠的地線連接柱

使用條件

    1. 環境溫度     0～40℃

    2. 相對濕度    ≤80%

    3. 工作電源     AC 220V（1 ± 10%）

    4. 電源頻率     50 Hz (1 ± 10%)

    5. 功率消耗    ＜200 W

適用材料：

主要適用于固體絕緣材料如：電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料薄膜、陶瓷、玻璃、絕緣漆、硫化橡膠、電纜紙、絕緣漆漆膜、硬質橡膠、紙板等絕緣介質在空氣或液體介質中，測量工頻（48~62Hz）或?qū)?yīng)直流電壓下?lián)舸?qiáng)度和耐電壓時間。適用于連續均勻升壓或逐級升壓的方式，對試樣施加交流/或直流，電壓直至擊穿，測量擊穿電壓值，計算試樣的擊穿強度；用迅速升壓的方法，將電壓升到規定值，保持一定的時間試樣不擊穿，定此時規定值為試樣的耐電壓值。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

安全保護功能：

1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的最近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

3該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

4、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因?yàn)橹绷髟囼?yàn)后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。

5、試驗放電裝置，電磁鐵自動放電放置。

“油擊穿電壓”的油都是絕緣油，盡管是絕緣油那也是有極限的（什么都沒有 的），所以說“油擊穿電壓”就是油被擊穿了時的電壓值，一般這個值的得出是要用專用的設備來對有做實驗：有一油杯，里面盛著要做實驗的油，油杯內有一對電極（2個小圓餅型的），對電極逐漸加電壓，直至油被擊穿，實驗三次，取平均值，既得“油擊穿電壓”！一般都在幾萬伏。

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

試驗準備和環境：

1．試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理?xiàng)l件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

⒉ 媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

⒊試驗環境：

⑴常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

測試后處理與儀器維護

20.   安全放電：電阻率測試后，必須先對測試杯進行充分放電（使用儀器放電功能或等待足夠長時間），再進行拆卸操作。

21.   油樣處理： 測試后的油樣作為  危險廢棄物  處理，按實驗室規定收集存放，交由有資質的單位處理。  不可隨意傾倒。

22.   測試杯清潔（重復強調）：   立即按規范徹底清潔測試杯（見第11條）。清潔不徹底是后續測試結果失準的最常見原因。

23.   儀器清潔與存放：   保持儀器主機外部清潔干燥。不使用時，斷開電源，蓋上防塵罩。測試杯清潔干燥后妥善存放于專用盒內。

24.   定期維護：   按照維護計劃進行定期保養，包括內部清潔（需專業人員）、性能檢查、更換易損件（如密封圈）等。

25.   環境管理：保持實驗室環境整潔，溫濕度適宜（避免極端條件）。

測試杯操作：精密的測量核心

11.   測試杯清潔度：     這是最關鍵的操作之一！

        每次測試前后，必須按照操作手冊規定的方法  徹底清潔  測試杯。殘留的油膜、雜質、水分會嚴重影響后續測量結果。

        清潔步驟通常包括：使用合適溶劑（如石油醚、甲苯，注意安全！）多次沖洗 -> 干燥溶劑（如無水乙醇）沖洗 ->   徹底干燥  （烘箱烘干或熱風干燥，確保無任何溶劑或水分殘留）。  嚴禁用棉簽等擦拭內電極表面，以免劃傷或留下纖維。

12.   測試杯裝配：

        組裝測試杯時，確保電極間距符合標準（通常為1mm或2mm，需精確），電極平行且同心。  嚴格按照手冊要求操作  。

        擰緊部件時用力均勻，避免過度用力導致變形或損壞密封件。

        確保所有密封件（O型圈）完好、清潔、安裝到位，防止油樣泄漏。

13.   油樣注入：

        將恒溫好的油樣  緩慢、平穩  地注入清潔干燥的測試杯中，  避免產生氣泡  。

        注入量需確保完全浸沒電極，并達到規定液位（如有）。避免注入過滿或不足。

        注入后，輕輕搖晃或靜置測試杯，確保電極間無氣泡滯留。  氣泡會嚴重干擾電場分布，導致測量結果錯誤。

14.   測試杯連接與安裝：

        將注好油的測試杯  小心、穩固  地安裝到恒溫浴的支架上。

        連接測試線時，  確保主機電源關閉  。連接牢固，避免虛接。

        確保測試杯良好接地（如果設計有接地）。
