高溫塑料薄膜電阻率測定儀

高溫塑料薄膜電阻率測定儀 儀器具有精度高、顯示迅速、性好穩定、讀數方便不用換算直接出結果，適用于各種絕緣材料，防靜電產品如防靜電鞋、防靜電塑料橡膠制品等，電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。

高溫塑料薄膜電阻率測定儀

首先和提到儀器的工作溫度范圍通常是0-40℃，但用戶要的是高溫測定儀。儀器標注了"高低溫"測試能力，雖然具體溫度值沒寫，但既然能叫高低溫測試儀，應該能滿足基本高溫需求。

高溫塑料薄膜電阻率測定儀  技術參數方面，這些儀器共性很強：電阻測量范圍都在10^4到10^18歐姆（見），測試電壓標配多檔位（10V-1000V可調），精度普遍在1%-5%之間。特別注意到的BEST-212型用了觸摸屏，操作可能更便捷。

用戶可能需要關注測量標準。和都強調符合GB/T 1410-2006和ASTM D257標準，這對出具權威報告很重要。

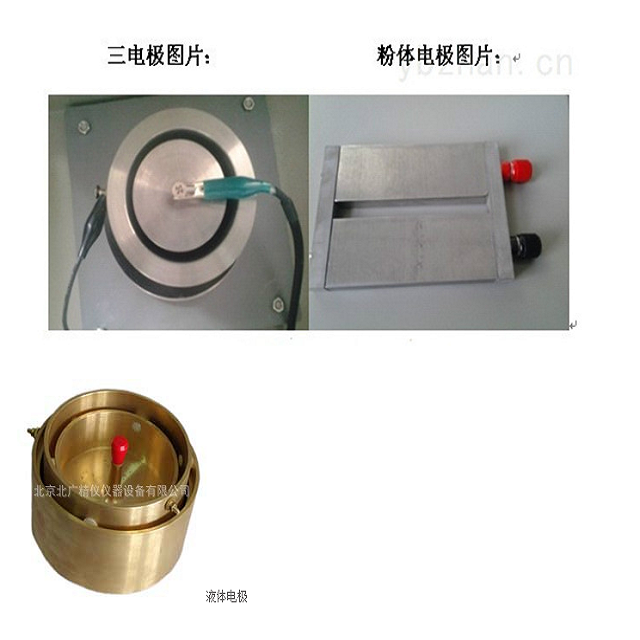

另外所有儀器都提到要配合專用電極夾具，買的時候別忘了確認薄膜夾具是否另購。

以下是針對高溫塑料薄膜電阻率測定儀的關鍵信息匯總：

核心功能要求

?高溫測試能力?

?技術參數范圍?

?電阻測量?：覆蓋范圍廣（0.01×10?Ω ~ 1×101?Ω），滿足絕大多數絕緣材料測試需求。

?測試電壓?：內置多檔直流電壓（10V/50V/100V/250V/500V/1000V），可自由切換。

?精度?：基本準確度達±1%，高阻值段（>1012Ω）誤差±20%以內。

?電流檢測?：可測微弱電流（2×10??A ~ 1×10?1?A）。

 測試標準與適用性

?符合標準?：GB/T 1410-2006、ASTM D257，適用于防靜電產品（鞋、橡膠制品）、絕緣材料及電子器件的電阻檢測。

?試樣要求?：需搭配專用電極夾具，薄膜類試樣直徑建議>100mm（不足需定制電極）。

?用戶選擇適合的高溫塑料薄膜電阻率測定儀。這個問題涉及專業設備選型，得仔細分析搜索結果的各項參數和功能。

關于測量原理，不同方法各有優劣：三電極法符合GB/T 10518標準，適合絕緣材料；四探針法對薄膜類更精準但要求樣品平整。

技術參數方面有幾個重點：電阻范圍需覆蓋10?~101?Ω，電流檢測要低至10?1?A。電壓檔位 好有10-1000V多檔調節，精度方面高阻值段(>1012Ω)允許±20%誤差是行業常態。

使用便捷性也不能忽視。試樣處理環節很重要，直徑小于100mm可能需要定制電極。

特別提醒用戶注意多數設備環境溫度限值40℃，真正的"高溫"功能需單獨確認，比如三環電極法的真空加熱系統。

 后想到兩個易遺漏點：一是電阻測試必須配合高溫試驗臺使用；二是表面電阻和體積電阻的測量順序不能顛倒。這些實操細節要在建議里強調。

根據高溫塑料薄膜的測試需求（溫度適應性、測量精度、樣品兼容性等），以下是選型要點：

?一、核心選型要素?

?測量原理與精度?

?三電極法?：符合 ?GB/T 10518-2006? 標準，適合絕緣材料高溫電阻率測試。

?四探針法?：適用于薄膜類材料，可測方塊電阻和電阻率，支持溫度-電阻曲線分析。

?電阻范圍?：至少覆蓋 ?10?~101?Ω?，高阻值段（>1012Ω）誤差需≤±20%。

?樣品兼容性?

?夾具要求?：薄膜樣品直徑應≥100mm（不足需定制電極）。

?測試方式?：表面電阻與體積電阻需分開測量，且必須先測表面電阻。

?二、推薦對比?

? ?溫度范圍? ?測量原理? ?關鍵優勢? ?適用標準?

? -160℃~500℃ 三電極法 支持介質損耗/介電常數測試，控溫精度±0.5℃ GB/T 1409、ASTM D150

? 高溫真空/氣氛環境 三環電極法 鉑導線防信號衰減，觸摸屏操作便捷 GB/T 10518、ASTM

高溫箱集成 四探針法 自動繪制溫度-電阻率曲線，適合導電薄膜分析 半導體材料標準

? 未明確高溫范圍11 通用法 觸控操作，支持固體/液體/薄膜，    GB/T 1410、ASTM D25711

?

?三、操作注意事項?

?試樣預處理?：確保薄膜表面平整、無損傷，避免雜質干擾。

?環境控制?：多數儀器工作環境為0℃~40℃ ?，高溫測試需外接溫控設備。

?數據校準?：定期校驗儀器，高阻值（>1012Ω）段需重點驗證精度。

高溫塑料薄膜電阻率測定儀恒溫范圍選擇方法

鉑薄膜RTD 高可測850℃，但塑料薄膜基材通常承受不了這么高溫度。這說明恒溫范圍選擇要先考慮材料耐溫性，而非儀器極限值。比如聚酰亞胺薄膜通常不超過400℃，而PE薄膜測試溫度可能只需80-120℃。

需要分三個維度建議：材料特性（分解溫度/相變點）、測試目的（質量控制/科研）、環境要求（氣氛保護）。尤其要提醒用戶注意GB/T 1410標準中要求的預處理溫度和時間，這些都會影響恒溫范圍設定。

選擇高溫塑料薄膜電阻率測定儀的恒溫范圍需綜合材料特性、測試標準及儀器性能，具體方法如下：

 一、根據材料特性選擇材料耐溫上限?

常見塑料薄膜（如PI、PET、PEI）的軟化點通常為 ?200℃~400℃?，測試溫度應低于材料分解溫度 ?20~50℃?，避免形變或性能劣化影響數據準確性。

例如：聚酰亞胺（PI）薄膜建議恒溫范圍 ?≤350℃?。

?相變點或玻璃化轉變溫度（Tg）?

測試溫度需覆蓋材料關鍵相變點（如Tg、熔點），例如研究導電薄膜時需包含 ?室溫~200℃? 區間以觀察電阻率突變。

二、匹配測試標準與實驗?zāi)康臉?biāo)準規范要求?

GB/T 10518-2006 規定絕緣材料高溫電阻測試需在 ?100℃~500℃? 范圍進行。

ASTM D257 建議測試溫度至少比材料 高使用溫度高 ?25℃?。

?功能需求?

若需研究溫度-電阻率曲線，恒溫范圍應覆蓋 ?材料 低工作溫度至 高失效溫度?（如 ?-70℃~300℃?）。

僅需高溫點測試（如150℃質量控制），可選單點恒溫機型。

  三、儀器性能關鍵參數

?溫控范圍與精度?

優先選擇寬溫域機型：如 ?GDW-500?（?-160℃~500℃?）或 ?HTIM-1000?（真空/氣氛環境）。

控溫精度需 ?≤±0.5℃?（如GDW-500），避免波動導致阻值漂移。

?溫場均勻性?

樣品區域溫差應 ?<±2℃?，確保薄膜受熱均勻。可通過紅外熱成像驗證設備溫場分布。

四、操作限制與風險規避

?儀器工作環境約束?

多數電阻率測試儀主機僅適應 ?0℃~40℃? 環境，高溫測試需外接獨立溫控腔體（如GDW-500的液氮制冷系統）。

?樣品預處理要求?

高溫測試前需在目標溫度下恒溫 ?≥30分鐘?，消除熱歷史效應。

選型推薦表

?材料類型? ?建議恒溫范圍? ?? ?關鍵優勢?

?通用塑料薄膜? 室溫~300℃  性價比高，操作簡便

?耐高溫薄膜? -70℃~500℃  寬溫域，液氮制冷，精度±0.5℃

?導電/半導體膜? 真空環境~600℃  鉑電極防氧化，支持氣氛控制

?注?：極端條件測試（如>500℃）需定制設備，并確認電極材料（如鉑金）與夾具的耐溫性

概述：

采用了美國Intel公司的大規模集成電路,使儀器體積小、重量輕準確度高。數字液晶直接顯示電阻值和電流。量限從1×104Ω ～1×1018 Ω，是目前國內測量范圍 寬，準確度 高的數字超高阻測量?jī)x。電流測量范圍為2×10-4 ～1×10-16Ａ。機內測試電壓10V/50V/100V/250V/500V/1000V任意可調。本儀器既可測量高電阻，又可測微電流。本儀器具有精度高、顯示迅速、性好穩定、讀數方便.     適用于橡膠、塑料、薄膜、地毯、織物及粉體、液體、及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。

技術指標

1.電阻測量范圍： 0.01×10 4Ω ～1×10 18Ω。

2.電流測量范圍為: 2×10-4A～1×10-16A

3. 雙表頭顯示: 3.1/2位LED顯示

4. 內置測試電壓：10V、50V、100V、250、500、1000V

5. 準確度: 準確度優于下表

量程 有效顯示范圍 20～30℃ RH<80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010    0.01～19.99 5%+2字

1011     0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

超出有效顯示范圍時誤差有可能增加，測試電流準確度與電阻相同，測試電壓準確度為 10%

6 使用環境: 溫度：0℃～40℃，相對濕度<80%

7 機內測試電壓: 10/50/100/250/500/1000V 任意切換

8.供電形式: AC 220V，50HZ，功耗約5W

9. 儀器尺寸: 285ｍｍ× 245ｍｍ× 120 mm

10.質量: 約2.5KG

11  測試電壓有六種選擇之多DC10V、50V、100V、250V、500V、1000V；

12  使用操作簡便，在任何電阻量程和測試電壓下均直接讀顯示數字結果，

免去要乘以一個系數的麻煩，使測量超高電阻就如用萬用表測量普通電阻樣簡便。
