數顯漏電起痕試驗儀-灼熱絲漏電起痕試驗儀  耐電痕化指數 (Proof Tracking Index - PTI)：? 在規定的滴液條件下（通常50滴），材料能承受的? 高電壓值?（以25V為一級遞

增）。例如，PTI 175表示在175V電壓下通過50滴測試。

相比電痕化指數 (Comparative Tracking Index - CTI)：? 材料在?失效前?（形成電痕或起燃）能承受的? 高電壓值?（同樣以25V

為一級遞增）。CTI需要通過至少5個樣品在多個電壓下的測試來確定。例如，CTI 200表示材料能在200V下通過50滴測試或在更高電

壓下達到某個滴數標準。

失效滴數：? 在某個確定的測試電壓下，樣品失效時（短路或起燃）的電解液滴數。

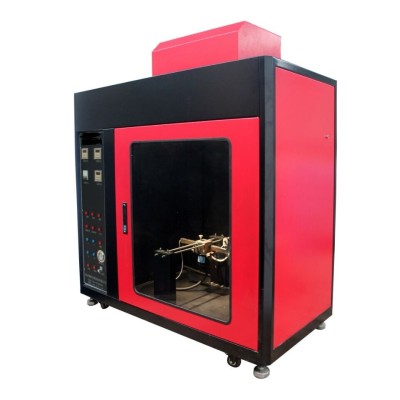

數顯漏電起痕試驗儀-灼熱絲漏電起痕試驗儀 高耐壓漏電起痕試驗儀是用于評估絕緣材料在高壓電場和污染液聯合作用下耐漏電性能的專業設備，主要應用于電工電子、家電等領域的固體絕緣材料檢測。以下是關鍵信息總結：

一、功能特點

00001. ?高壓范圍?：支持1000V-6000V高電壓測試，電極材質通常為鉑金或302不銹鋼，確保測試精度。

00002. ?自動化控制?：通過PLC和人機界面系統預設電壓、時間、流速等參數，具備過載保護及自動停止功能。

00003. ?安全設計?：配備排風系統排除有害氣體，并設有門控傳感器防止高壓誤操作?1。

二、核心參數

技術參數
1.控制方式:PLC觸摸屏(臺灣威綸7寸彩屏)；

2.操作類型：無線電子搖控；

3.電極材料：銅+鉑金；

4.每個電極對試樣作用力：1.0±0.05N；

5.液滴時間：30s±0.1s；

6.施加電壓：100～600V（48～60Hz）之間可調，短路電流在1.0±0.1A時電壓下降不超過10%；

7.滴液裝置：試驗時不需要調整；

8.滴液高度：30～40mm；

9.滴液大小：44～55滴/1cm3

10.控制液滴采用電磁閥,精確的控制液滴的大小,20滴精度 大可達到0.02g；

11.判斷回路：短路電流大于0.5A時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格；

12.內部容積：0.5m3（可選購0.75m3或1m3）；

13.外部尺寸: 寬1170mm*深630mm*高1330mm；

14.箱體材料：鐵板噴涂；

15.排氣孔：?100mm；

16.工作電源：AC 220V/50HZ/10A。

· ?電極規格?：截面尺寸（5mm±0.1mm）×（2mm±0.1mm），夾角60±2°，作用力1.0±0.05N。

· ?滴液系統?：流速0.075~0.9mL/min可調，時間間隔誤差±5s。

· ?判定標準?：電流持續≥60mA達2秒即觸發報警，判定試品不合格。

三、應用標準

符合GB/T 6553、IEC 60112、UL 746A等標準，用于測定CTI（相比電痕化指數）和PTI（耐電痕化指數）。

四、典型型號與價格

· ?國產設備?：價格區間約￥5681-￥68000，如蘇州奇樂電子（￥19999）、武漢凱迪正大（￥68000）?23。

· ?進口設備?：如美國ED&D TPK-01，單價達￥90000，通過代理商銷售?34。

五、操作注意事項

· 試驗前需排液并校準電極位置，確保濾紙厚度0.15~0.17mm?1。

· 實時監測電流與時間，異常起火可手動終止試驗?1。

進口設備與國產設備在多個領域存在顯著差異，主要體現在技術性能、價格、服務適配性等方面。以下是具體分析：

一、技術性能與工藝精度

高端設備?：進口設備（如心臟起搏器、放療設備）通常技術更成熟，擁有更長的臨床驗證歷史和更嚴格的國際標準（如歐洲EN標準），在極端環境下的穩定性表現更優?。例如，進口心臟起搏器的頻率自適應和遠程監測功能更精細?，而進口放療設備的腫瘤定位精準度更高?。

國產進步?：國產設備在基礎功能上已接近進口水平，如內窺鏡成像清晰度能滿足多數手術需求?，但部分高端型號（如3.0T以上磁共振）仍依賴進口核心部件。

二、價格與成本

國產優勢?：價格普遍低30%-50%，如國產心臟起搏器價格僅為進口的幾分之一?，門窗五金配件因本地化供應鏈成本更低?。

進口溢價?：包含關稅、運輸及品牌運營成本，如進口內窺鏡價格遠高于國產?，汽車維修設備中進口離合器三件套耐用性更好但價格翻倍?。

三、服務與適配性

售后服務?：國產設備響應更快（維修周期3天 vs 進口2周），且更貼合本地需求，如針對高鹽氣候開發抗腐蝕五金配件?。

適用范圍?：進口設備適合復雜病例（如復雜心律失常）?

1，國產則在中低端市場（如基層 設備）覆蓋率超90%。

四、行業趨勢

國產替代加速，2023年國內 器械市場占比達42.5%，但高端領域（如超導磁體）仍由進口主導。政策推動下，分層競爭格局逐漸形成：高端進口、中端貼身競爭、基層國產主導。

硅膠電線作為電力設備中常用的絕緣材料，其漏電起痕問題直接影響設備安全性和使用壽命。以下是關鍵分析：

一、漏電起痕的形成機理

00001. ?表面放電過程?：當硅膠表面存在污穢（如鹽霧、塵埃）時，電場作用下局部放電產生高溫，導致材料碳化并形成導電通道?1。

00002. ?材料特性影響?：硅橡膠的Si-O-Si主鏈雖具有優良絕緣性，但長期暴露于污染環境會加速電痕化破壞，尤其在特高壓（如1000kV）場景下風險更高?2。

二、關鍵影響因素

· ?電極與電壓?：電極材質（如鉑或不銹鋼）和施加電壓（2.5kV-10kV）顯著影響試驗結果，電壓越高越易引發碳化?34。

· ?污染液性質?：電解液電阻率（如氯化銨溶液）和滴液流量（0.1-1mL/min）會改變表面導電性，加速漏電通道形成?35。

· ?材料配方?：傳統氫氧化鋁填料通過吸熱和釋放氣體抑制碳化，而納米填料（如SiO?）可形成陶瓷層提升耐蝕性。

三、性能提升方法

00001. ?添加劑優化?：

· 有機耐漏電起痕劑（如DIPUPAS）僅需2phr添加量即可使硅橡膠達到1A4.5kV的耐電痕化標準，且對力學性能影響小?2。

· 納米復合技術通過增強界面結合力，同步提高熱穩定性和機械強度。

00002. ?表面處理?：通過高溫交聯瓷化工藝在表面形成致密陶瓷層，阻斷導電通路擴展?2。

四、檢測與標準

· ?試驗方法?：采用高電壓起痕試驗儀（符合GB/T6553或IEC60587），通過傾斜45°試樣滴加污染液模擬實際工況?4。

· ?判定指標?：相比漏電起痕指數（CTI）反映材料耐受50滴電解液的 高電壓值，是評估絕緣性能的核心參數?5。

五、行業應用挑戰

特高壓輸變電設備中，硅膠電線需同時滿足高CTI值（如≥600V）和長期憎水性，當前有機-無機復合改性技術是主要研究方向?

產品保修承諾：

1、免費送貨到用戶指定的地點，免費指導安裝、培訓及調試。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

5、產品質保期：自安裝正常使用日起一年；

6、軟件升級：終生免費提供新版本控制軟件。

品質保證：

一年保修，終身維護！

歡迎您選用我公司開發研制的各類檢測儀器。在使用過程中，如出現什么問題，可隨時和我們聯系，您將得到良好的售后服務。真誠的希望您能將寶貴的意見，豐富的經驗和獨到的見解反饋給我們！

北京北廣精儀儀器設備有限公司
