塑料擊穿電壓試驗儀-漆膜電氣強度試驗儀

塑料擊穿電壓試驗儀-漆膜電氣強度試驗儀  液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

塑料擊穿電壓試驗儀-漆膜電氣強度試驗儀  主要配置:

  1、主機一臺

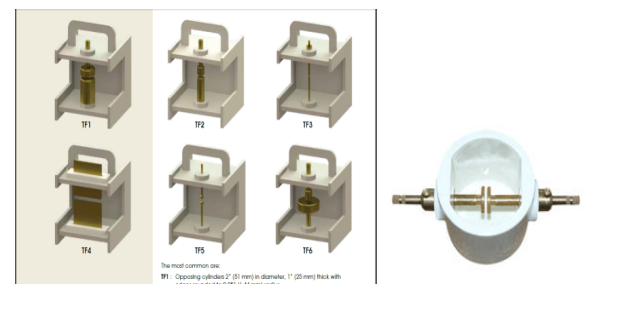

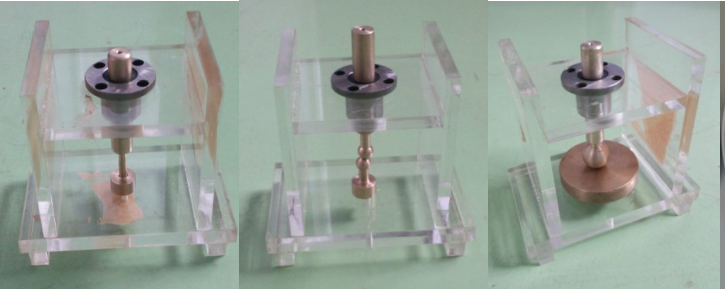

  2、試驗電極：

  （1）試驗用薄膜電極 ￠25mm兩個，￠75mm一個

  （2）漆包線電極兩個

  （3）管用電極兩個

  3、試驗用油盒兩只

  4、放電棒一只

  5、試驗用軟件一套

  6、計算機一套

  7、打印機一臺

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致擊穿的 小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

試驗方式

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

技術指標

1、輸入電壓AC220V50Hz

2、輸出電壓AC：0～20kV；DC：0～20kV

3、輸出功率2kVA

4、測量范圍AC～20kV；DC～20kV

5、測量誤差≤2％

6、升壓速率1kV/s～5kV/s

7、耐壓時間0～6H

8、漏電流1～30mA可由計算機軟件自由進行設定

9、電源交流220V±10%的單相交流電壓和50Hz±1%的頻率

10、試驗環境溫度：15～30℃，相對濕度：0～85%能夠穩定運行。

11、外形尺寸長×寬×高：800mm×800mm×1450mm

12、設備自重100Kg

交直流實驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為：硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入參看左側的示意圖。

常規型號：

BDJC-10KV（1萬伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜

BDJC-30KV（3萬伏）主要適用于橡膠，絕緣漆漆膜，聚氨酯，硫化橡膠等

BDJC-50KV（5萬伏）主要用于電纜紙，電容器紙，云母，陶瓷

BDJC-100KV（10萬伏）適用于玻璃，層壓材料，橡膠，樹脂

BDJC-150KV（15萬伏） 適用于塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料

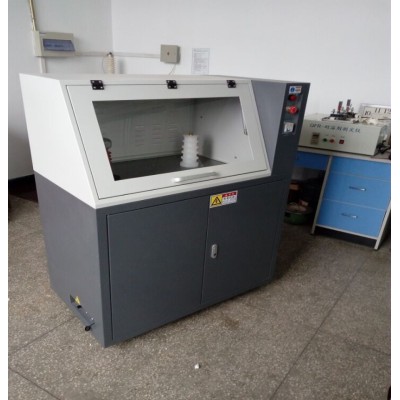

耐電壓強度試驗儀又稱電氣強度測試儀、介電強度測試儀、耐電壓儀、擊穿強度試驗儀、擊穿電壓測試儀等，耐電壓強度試驗儀   主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；高壓變壓器主要產生試樣所需的直流電壓，調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統耐電壓強度試驗儀。采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

使用時的注意事項

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。 好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。

試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

擊穿場強

在發生擊穿時的電場強度依賴于電介質（絕緣體）的各自的幾何形狀和與該電場被施加在電極上，以及在其中所述增加速率電場被施加。由于電介質材料通常含有微小的缺陷，實際的電介質強度將是理想的無缺陷材料的固有電介質強度的一部分。與相同材料的較厚的樣品相比，介電膜傾向于表現出更高的介電強度。例如，幾百納米至幾微米厚的二氧化硅膜的介電強度大約為0.5GV / m。然而非常薄的層（下面，比方說，100納米）成為由于部分導電電子隧穿。在需要 大的實際介電強度的地方，例如高壓電容器和脈沖變壓器，使用多層薄介電膜。由于氣體的絕緣強度取決于電極的形狀和結構而變化，通常以氮氣的介電強度的一部分來測量。

注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、儀器安裝時應具有獨立的接地線。

2、在開機前，操作者要首先熟悉操作方法。

3、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4、試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5、試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

6、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7、每次進行試驗前，必須檢查儀器接地。

介電擊穿強度是指在強電場作用下，電介質喪失電絕緣能力的現象。分為固體電介質擊穿，液體電介質擊穿和氣體電介質擊穿3種。

固體電介質擊穿

導致擊穿的 低臨界電壓稱為擊穿電壓.均勻電場中,擊穿電壓與介質厚度之比稱為擊穿電場強度（簡稱擊穿場強,又稱介電強度）.它反映固體電介質自身的耐電強度.不均勻電場中,擊穿電壓與擊穿處介質厚度之比稱為平均擊穿場強,它低于均勻電場中固體介質的介電強度.固體介質擊穿后,由于有巨大電流通過,介質中會出現熔化或燒焦的通道,或出現裂紋.脆性介質擊穿時,常發生材料的碎裂,可據此破碎非金屬礦石.

固體電介質擊穿有3種形式 :電擊穿,熱擊穿和電化學擊穿.

電擊穿是因電場使電介質中積聚起足夠數量和能量的帶電質點而導致電介質失去絕緣性能.熱擊穿是因在電場作用下,電介質內部熱量積累,溫度過高而導致失去絕緣能力.電化學擊穿是在電場,溫度等因素作用下,電介質發生緩慢的化學變化,性能逐漸劣化, 終喪失絕緣能力.固體電介質的化學變化通常使其電導增加 , 這會使介質的溫度上升,因而電化學擊穿的 終形式是熱擊穿.溫度和電壓作用時間對電擊穿的影響小,對熱擊穿和電化學擊穿的影響大;電場局部不均勻性對熱擊穿的影響小,對其他兩種影響大.

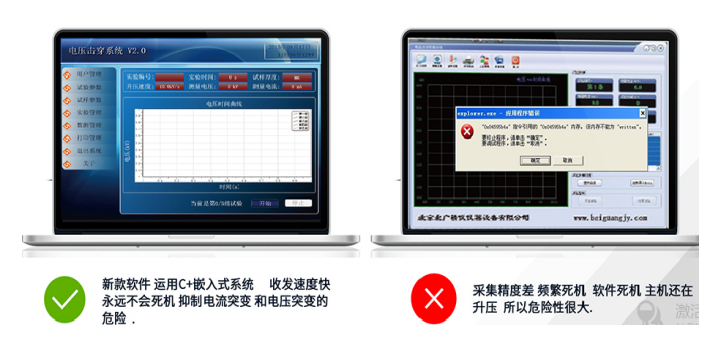

軟件功能:

01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

10、標準選擇：含有不同標準，可根據需求自行選擇

11、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

儀器特點：

01、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，

02、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

03、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

04、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

05、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

安全保護：

 本儀器具有比較完善的安全防護措施：

本試驗儀器電路保護控制：

九級安全防護措施： 備注:一般廠家為5級

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護（避免一般廠家急停斷電不復位二次試驗繼續升壓的危險）

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗結束放電保護(專用 為安全的樹脂式放電棒 有效的避免了一般廠家傳統的放電方式和電磁放電干擾放電殘留現象)
