ASTM D149電壓擊穿/介電強度/耐壓試驗儀

ASTM D149電壓擊穿/介電強度/耐壓試驗儀  試驗方法

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

ASTM D149電壓擊穿/介電強度/耐壓試驗儀　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

介電系數，是一個在電的位移和電場強度之間存在的比例常量。這一個常量在自由的空間（一個真空）中是8.85×10的-12次方法拉第/米（F/m）。在其它的材料中，介電系數可能差別很大，經常遠大于真空中的數值，其符號是eo。 在工程應用中，介電系數時常在以相對介電系數的形式被表達，而不是 值。如果eo表現自由空間（是，8.85×10的-12次方F/m）的介電系數，而且e是在材料中的介電系數，則這個材料的相對介電系數（也叫介電常數）由下式給出： ε1=ε / εo=ε×1.13×10的11次方 很多不同的物質的介電常數超過1。這些物質通常被稱為絕緣體材料，或是絕緣體。普遍使用的絕緣體包括玻璃，紙，云母，各種不同的陶瓷，聚乙烯和特定的金屬氧化物。絕緣體被用于交流電（AC），聲音電波（AF）和無線電電波（射頻）的電容器和輸電線路。

測試介電強度的儀器信息

介電擊穿強度試驗儀 滿足GB1408.1-2006 要求，主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試；該儀器采用單片機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印 的一種測試儀器。

試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致擊穿的 小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

技術指標

1、輸入電壓AC220V50Hz

2、輸出電壓AC：0～20kV；DC：0～20kV

3、輸出功率2kVA

4、測量范圍AC～20kV；DC～20kV

5、測量誤差≤2％

6、升壓速率1kV/s～5kV/s

7、耐壓時間0～6H

8、漏電流1～30mA可由計算機軟件自由進行設定

9、電源交流220V±10%的單相交流電壓和50Hz±1%的頻率

10、試驗環境溫度：15～30℃，相對濕度：0～85%能夠穩定運行。

11、外形尺寸長×寬×高：800mm×800mm×1450mm

12、設備自重100Kg

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變為良導電狀態。導致擊穿的 低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

主要配置:

  1、主機一臺

  2、試驗電極：

  （1）試驗用薄膜電極 ￠25mm兩個，￠75mm一個

  （2）漆包線電極兩個

  （3）管用電極兩個

  3、試驗用油盒兩只

  4、放電棒一只

  5、試驗用軟件一套

  6、計算機一套

  7、打印機一臺

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

主要技術要求：

1、設備輸入電壓： 交流 100KV (普通試驗室電源均可兼容)；

2、試驗電壓方式： 交流 0--100 KV；

                  直流 0--100 KV；

3、電器容量：10KVA；

4、試驗方法：0-100KV全量程可調(采用高精度電壓采樣器件)；

5、擊穿及耐壓試驗升壓速率：

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

  2 KV/S

2.5 KV/S

3.0 KV/S(此項滿足 標準里面極快速升壓試驗要求)；

6、試驗方式：

           直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

           交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。

8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。

9、本儀器采用無觸點原件勻速調壓方式(淘汰產品中機械傳動升壓方式)。

10、支持短時間內短路試驗要求。

11、一次試驗可以做5個試樣。

12、電壓測量誤差： ≤2％。

13、試驗電壓連續可調：0-100 KV

14、耐壓時間設定：0-6小時(可通過軟件連續設定)。

15、主機尺寸：1500mm*1200mm*1600mm（長寬高）。

16、主機重量：約200KG。

17、九級安全防護措施：

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗完成后電磁放電

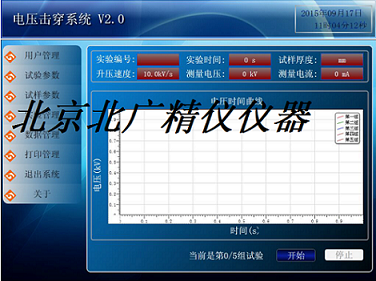

軟件使用說明：

1、試驗單位：對材料進行試驗檢測的單位名稱；

2、送試單位：送材料檢測的單位名稱；

3、試驗方式：選擇進行“交流試驗”或“直流試驗”；

4、試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗；

5、試驗人員：輸入檢測人員姓名；

6、試驗溫度：輸入試驗溫度；

7、試驗濕度：輸入試驗濕度；

8、設備型號：顯示機器型號，此處不可變；

9、執行標準：選擇所使用的標準；

10、試驗介質：選擇試驗介質，或可以自己編輯寫入；

11、電極形狀：輸入電極形狀；

12、電極尺寸：輸入電極尺寸；

13、使用量程：選擇使用量程，分為10KV、20kV、30kv、50kv、100kv；

14、峰降電壓：用于判斷材料是否擊穿，必須輸入項；

15、初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置；

16、升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢；

17、梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值；

18、梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間；

19、終止電壓：設置在試驗過程中電壓的上限值；

20、試樣制備：設置試樣的制備信息；

21、材料名稱：設置試驗材料的名稱；

22、試驗時間：選擇試驗時期，或寫入試驗日期和時間；

23、報告編號：設置報告編號信息；

24、試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號；

25、試樣形狀：設置試樣形狀；

26、試樣尺寸：輸入試樣的尺寸；

27、試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入；

28、應    用：確認此界面所做設置；

29、退    出：返回主界面，設置無效；

電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要。為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極。

接到電極上的導線即不應使得電極傾斜或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響。

注2：試驗非常薄的薄膜（例如：<μm厚)時,這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

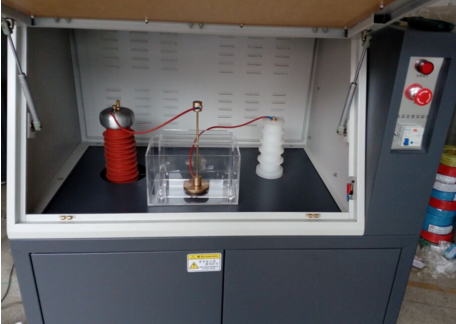

結構原理及性能特點：

1、主要由升壓系統、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；

2、計算機---A/D轉換器---測量控制系統---調壓裝置---升壓變壓器---試樣；

3、高壓變壓器主要產生試樣所需的直流電壓；

4、調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓；

5、電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；

6、放電系統在試驗做完以后放電，以免產生放電對人身的危害；（當試驗結束后，機器部件仍可能存在殘留的高電壓，此殘留電壓足以對人產生致命的傷害，配備此棒，完好的解決此安全隱患）。

閃絡 flashover

試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。

“試驗數據”部分，實時顯示試驗數據結果。可隨時點擊“結束試驗”，結束試驗。

完成試驗任務后，會顯示“是否保留試驗數據”，如果點擊“是”，將試驗結果插入數據列表中。此時試驗編號會自動+1，可繼續進行試驗，如果改變設置，返回到第二步。一個文件 多可保存五組試驗數據。

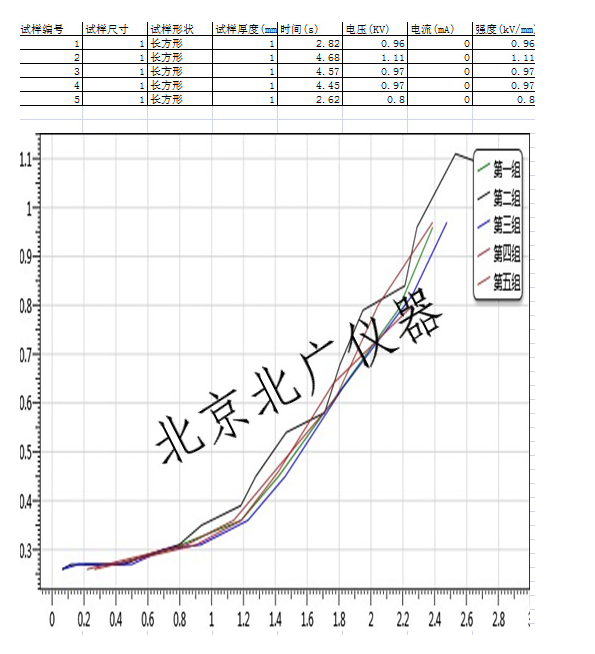

第五步：曲線對比

    完成試驗后，可以通過勾選試驗序號選擇曲線。然后點擊主界面的“顯示曲線”按鈕，對任意條數曲線進行對比。

第六步：曲線導出

    可點擊主界面的“結果導入Excel”按鈕，將試驗數據結果導入Execl文件。

第七步：打印報告

試驗完成后，可點擊工具欄“打印報告”按鈕，打印報告。

滿足標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、GB/T3333 電纜紙工頻電壓擊穿試驗方法

5、HG/T 3330絕緣漆漆膜擊穿強度測定法

6、GB12656 電容器紙工頻電壓擊穿試驗方法

7、ASTM D149《固體電絕緣材料工業電源頻率下的介介電強度的試驗方法》

試驗環境：

⑴常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。
