五組6KV漏電起痕試驗儀   五組6KV漏電起痕試驗儀 行業定制化測試項目?

1. 新能源汽車 & 高壓部件?

測試項? ?標準? ?嚴苛條件? ?關鍵指標?

振動+電痕化復合試驗 LV 324 5-500Hz振動+600V電壓 失效循環次數 > 1000次

鹽霧電痕化試驗 ISO 21498 5% NaCl噴霧+DC 1000V 漏電流 < 2mA（30min）

直流電痕化 IEC 61857-21 DC電壓（ 高1500V） DC-CTI ≤ 0.7×AC-CTI

2. 光伏/戶外設備?

測試項? ?標準? ?模擬環境? ?失效判據?

紫外老化后CTI IEC 62109-1 UV 1000h + 0.1%污液 CTI下降率 ≤ 20%

斜面電痕化試驗 IEC 60587 45°斜面+連續電解液流動 電蝕深度 < 1mm

粉塵污染試驗 IEC 60068-2-68 硅粉+電解液混合污染 漏電起痕長度 ≤ 2.5mm

工程意義?

?安全閾值?：PTI 直接反映材料在?潮濕污染環境?中抵抗表面漏電起痕的 低安全電壓。

例如：PTI ≥ 250V 的材料適用于高濕、多塵的工業環境。

?選材依據?：

電氣設備外殼、插座、繼電器等需按安全標準（如UL 746A、IEC 60664）選擇PTI達標的材料。

?常見要求?：

家用電器：PTI ≥ 175V

戶外設備：PTI ≥ 250V

高壓部件：PTI ≥ 400V

?失效預防?：PTI 過低可能導致絕緣表面碳化形成導電通道，引發短路或火災。

?典型材料的PTI范圍?

材料類型 PTI 范圍 (V) 應用場景

通用塑料 (ABS, PC) 100~175 低壓電器外殼

阻燃增強尼龍 250~400 開關、連接器

特種工程塑料 (PPS, PEEK) 400~600 新能源汽車高壓部件

陶瓷基絕緣材料 > 600 高壓絕緣子、斷路器

?為什么PTI重要？?

?合規性?：是產品通過 ?UL、CCC、VDE? 等安全認證的必測項目。

?可靠性?：電痕化是戶外電氣設備失效的主因之一（如太陽能逆變器、充電樁）。

?成本優化?：避免因選材不當導致后期絕緣故障的維修成本。

?總結?

?PTI 是絕緣材料在標準測試中耐受50滴電解液而不失效的 高電壓值?，本質是材料抗表面電痕化的?安全門檻電壓?。工程師依據PTI選材以確保產品在惡劣環境下長期絕緣可靠，而CTI則用于更精確的材料性能分級。兩者均是電氣安全設計的核心參數。

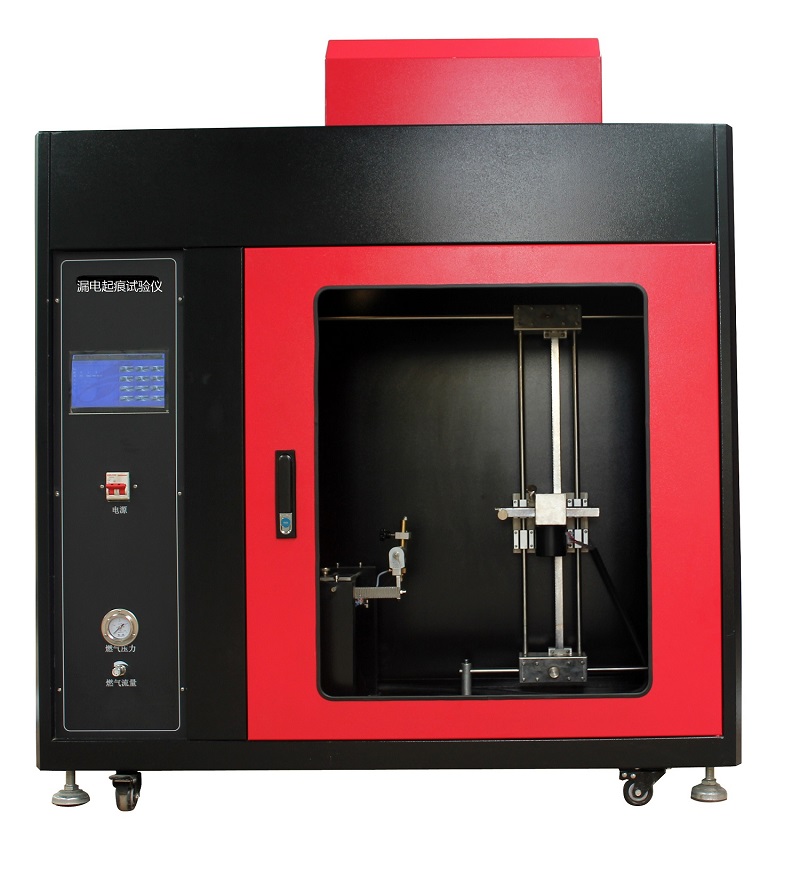

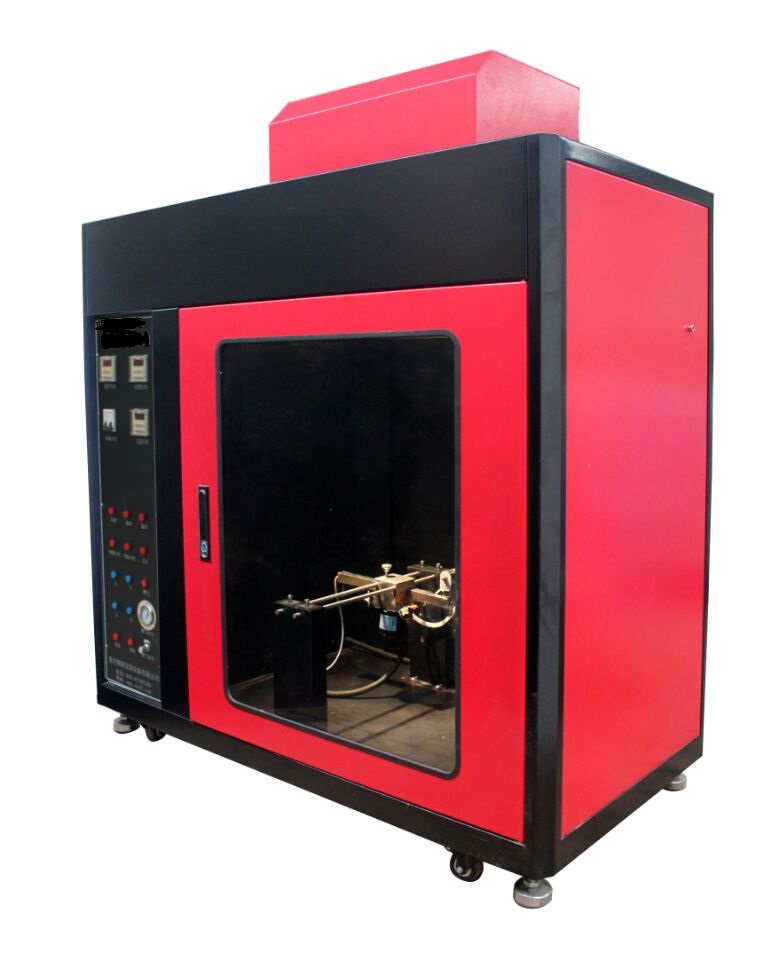

技術參數
1.控制方式:PLC觸摸屏(臺灣威綸7寸彩屏)；

2.操作類型：無線電子搖控；

3.液滴時間：30s±0.1s；

4.每個電極對試樣作用力：1.0±0.05N；

5.判斷回路：短路電流大于0.5A時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格；

6.施加電壓：100～600V（48～60Hz）之間可調，短路電流在1.0±0.1A時電壓下降不超過10%；

7.電極材料：銅+鉑金；

8.滴液高度：30～40mm；

9.滴液大小：44～55滴/1cm3

10.控制液滴采用電磁閥,精確的控制液滴的大小,20滴精度 大可達到0.02g；

11.滴液裝置：試驗時不需要調整；

12.內部容積：0.5m3（可選購0.75m3或1m3）；

13.工作電源：AC 220V/50HZ/10A。

14.箱體材料：鐵板噴涂；

15.排氣孔：?100mm；

16.外部尺寸: 寬1170mm*深630mm*高1330mm；

材料特性：失效模式適配?

根據材料成分和風險場景調整標準：

材料特性? ?推薦補充測試? ?原因說明?

阻燃劑含量高 UL 746A 第6章 評估阻燃劑析出對電痕化的抑制作用

耐化學性差 IEC 60112 + ?污染液變更? 將電解液改為實際接觸的化學溶劑

戶外用硅橡膠 IEC 60587（斜板法） 模擬雨水沖刷下的電痕化失效

高壓變頻器絕緣材料 ?IEC 61857-21? 增加高頻電壓（>1kHz）測試

?? ?注意?：若材料用于?高頻/直流環境?（如新能源汽車電機控制器），必須追加專屬測試（如IEC 61857），因電解液在直流電下電痕化速度翻倍！

行業定制化測試項目?

1. 新能源汽車 & 高壓部件?

測試項? ?標準? ?嚴苛條件? ?關鍵指標?

振動+電痕化復合試驗 LV 324 5-500Hz振動+600V電壓 失效循環次數 > 1000次

鹽霧電痕化試驗 ISO 21498 5% NaCl噴霧+DC 1000V 漏電流 < 2mA（30min）

直流電痕化 IEC 61857-21 DC電壓（ 高1500V） DC-CTI ≤ 0.7×AC-CTI

2. 光伏/戶外設備?

測試項? ?標準? ?模擬環境? ?失效判據?

紫外老化后CTI IEC 62109-1 UV 1000h + 0.1%污液 CTI下降率 ≤ 20%

斜面電痕化試驗 IEC 60587 45°斜面+連續電解液流動 電蝕深度 < 1mm

粉塵污染試驗 IEC 60068-2-68 硅粉+電解液混合污染 漏電起痕長度 ≤ 2.5mm

核心部件維護清單?

?部件? ?保養頻率? ?操作規范? ?工具/耗材?

?鉑金電極? 每次測試后 ① 用400目砂紙單向打磨去除碳化物

② 無水乙醇超聲清洗10分鐘

③ 游標卡尺測量 間距（4.0±0.1mm） 砂紙、超聲波清洗機、游標卡尺

?液滴計數器? 每周 ① 校準液滴速度（30±3秒/滴）

② 檢查蠕動泵管彈性（發硬立即更換）

③ 清潔紅外傳感器窗口 標準秒表、硅膠泵管（φ3×5mm）

?高壓發生器? 每月 ① 空載電壓校準（±1%誤差）

② 檢查接地電阻＜0.1Ω

③ 清理散熱風扇灰塵 高壓表（0.5級）、接地電阻儀

?試驗箱體? 每日 ① 試驗后立即用去離子水擦拭內壁

② 通風干燥防結晶

③ 檢查排風系統風速（≥0.5m/s） 無紡布、風速儀

保養安全紅線?

?高壓作業前?：必須用放電棒短接電極（殘留電壓＞50V可致命）

?電解液接觸?：佩戴Nitrile手套（NH?Cl溶液腐蝕皮膚）

?廢液處理?：按危險廢物管理（COD＞3000mg/L需專業回收）

?維護記錄模板?：

深度保養技術要點?

?1. 高壓回路保養?

?接觸點氧化處理?：用納米導電膏（如Lubrilog 8600）涂抹高壓接頭

?電弧抑制?：在繼電器觸點并聯RC吸收電路（C=0.1μF/1kV，R=100Ω）

?2. 軟件系統維護?

?數據校準?：每季度導入標準電阻模塊（1kΩ/5W）驗證測量通道

?日志管理?：自動備份測試日志，清除＞90天的緩存文件

漏電起痕試驗機的維護保養方法。之前我詳細介紹了測試項目和標準，現在需要轉向設備維護了。用戶可能是實驗室的技術人員或者質量管理人員，負責設備的日常維護，確保測試結果準確可靠。

用戶可能不僅僅想要簡單的清潔步驟，而是希望有一套系統性的維護方案，包括預防性維護和故障診斷。深層需求可能是減少設備故障率，延長使用壽命，同時確保測試數據不被設備問題影響。

之前的回復里已經分了硬件、電解液、電氣校準等模塊，但用戶可能會關心具體操作細節。比如電解液配置的溫度范圍，或者校準周期是否有依據。需要補充這些實用細節，比如提到電導率校準的溫度補償公式（25℃基準），或者電極打磨的目數要求（400目砂紙）。

另外，用戶可能遇到一些常見但棘手的問題，比如液滴計數器不準導致的數據異常。這時候需要給出診斷步驟：先檢查紅外傳感器窗口是否污染，再校準滴液速度到30±3秒/滴。維護日志的模板也很重要，用戶可能需要記錄每次液滴高度的微調值（比如調到35mm后數據恢復正常）。

對于高頻使用的實驗室，還需要強調關鍵部件的壽命預警。比如電極超過500次測試后即使打磨也會出現凹坑，必須更換，否則CTI值會虛高。這些實際經驗可能比手冊上的通用建議更有價值。

 后，用戶可能希望有應急預案，比如測試中突然斷電的處理流程：先保存當前數據，再排空電解液管路防止結晶。這類細節能體現專業度，避免用戶因操作不當損壞精密部件。

如何選擇合適的漏電起痕測試標準。看來用戶已經對PTI測試有了基本了解，現在需要具體落地的標準選擇指導。之前對話中用戶對材料類型和應用場景都問得很細，這次應該是想解決實際工作中的選標難題。

用戶可能是電氣工程師、質檢人員或材料采購，正在為新產品的絕緣材料選型或認證做準備。ta的深層需求可能是： ，避免選錯標準導致測試結果不被認可；第二，提高測試效率減少重復工作；第三，確保符合目標市場的強制法規。因為漏電起痕測試耗時較長（單組樣品可能要幾小時），選錯標準會造成很大資源浪費。

從專業角度，這個問題需要拆解成四個維度來回答：終端產品類型、銷售地域、材料特性和失效風險場景。比如新能源汽車充電槍這種產品，既要考慮機械應力（IEC 62196的插拔測試），又要考慮化學污染（ISO 20653的耐溶劑性），標準選擇就比家用插座復雜得多。

上次回復時提到過IEC 60112是基礎標準，但用戶顯然需要更具體的交叉引用指南。比如光伏逆變器外殼材料，除了IEC 62109-1外，UL 1703還會要求在85℃高溫下測試CTI，這種細節必須點明。

特別注意用戶可能混淆的坑：歐盟和美國對污染等級的定義差異。IEC 60664中污染等級2對應PTI≥175V，但UL 746A的Class II材料要求PTI≥250V，這個100V的差值可能導致認證失敗。需要強調換算關系。

測試成本也是用戶沒說但肯定關心的點。比如GB/T 4207完全等同IEC 60112，但國內測試費便宜30%，如果產品僅在國內銷售，優先選國標更經濟。這類實操建議要給到。
