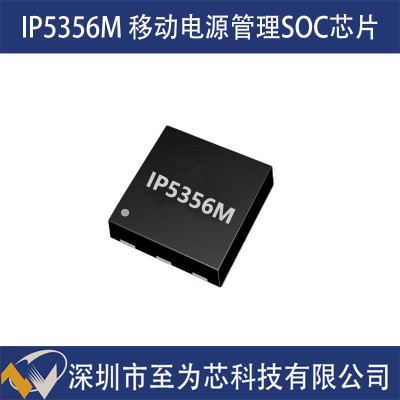

IP5356M 英集芯 22.5W大功率輸出 移動電源方案芯片 雙向快充協議

英集芯IP5356M是一款功能強大、高度集成的22.5W大功率快充移動電源SOC芯片，專為快充移動電源、充電寶和其他便攜設備設計。以下是對其核心特性和優勢的詳細介紹：

一、核心特性

1、快充協議支持全面：

支持高壓SCP、雙向PD3.0等全部快充協議，包括QC2.0/QC3.0、FCP/AFC、SCP、USB C PD2.0/PD3.0、PPS等多種主流快充協議。

兼容BC1.2、Apple、三星、華為等手機快充，確保廣泛的設備兼容性。

2、高功率輸出與充電：

輸出功率達到22.5W，滿足大容量電池的手機和平板電腦的快速充電需求。

電池端充電電流可達5A，支持18W充電，縮短充電時間。

3、多接口支持：

提供USB A×2、USB B、USB C四個接口，任意一個USB口都支持快充，其中USB-C口支持雙向快充。

滿足不同設備連接需求，用戶可以同時連接多種設備，無論是手機、平板還是其他便攜設備，都能輕松應對。

4、高集成度設計：

內置開關功率MOS、路徑MOS等元件，單電感即可實現充電、放電功能。

采用QFN40封裝形式，有效減小了整體方案的尺寸和成本。

5、智能電源管理：

內置智能調節功能，能夠根據設備需求和電池狀態自動調節充電電流，避免能源浪費，提高充電效率。

支持I2C控制接口，實現更復雜的電源管理功能。

6、電量測量與顯示：

內置14bit ADC和電量計，準確測量電池電壓和電流，提供準確的電量信息。

支持1/2/3/4顆LED電量顯示，以及88、188等各種數碼管電量顯示，滿足不同設備的顯示需求。

7、多重保護機制：

提供輸入過壓、欠壓保護，輸出過流、過壓、短路保護，電池過充、過放、過流保護，芯片過溫保護，充放電電池溫度NTC保護等多重保護措施。

確保設備在使用過程中的安全，避免安全隱患。

二、優勢總結

1、卓越的性能：

高達22.5W的輸出功率和5A的充電電流，滿足大容量電池的快速充電需求。

全面的快充協議支持，確保對市面上主流手機品牌的廣泛兼容性。

2、高集成度與低成本：

單電感實現充電、放電功能，減少外圍器件數量，降低BOM成本。

緊湊的封裝形式，減小整體方案尺寸，適合應用于小型化、便攜式的移動充電產品中。

3、智能與便捷：

智能調節功能，根據設備需求和電池狀態自動調節充電電流，提高充電效率。

多種電量顯示方式，方便用戶隨時掌握設備電量情況。

4、安全可靠：

多重保護機制，全方位守護設備安全。

確保設備在充電過程中不會受到任何損害。

5、應用廣泛：

適用于移動電源、充電寶、手機、平板電腦等便攜設備。

提供完整的電源解決方案，滿足高功率、高效率充電需求。
