英集芯IP5904集成充電和MCU的極簡BOM低功耗SOC芯片

英集芯IP5904是一款集成充電和MCU的低功耗SOC芯片，620mA 線性充電，支持自動再充電功能，可反饋充電狀態，內置多重保護機制，極簡BOM的設計，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，為小型電子設備提供高集成度解決方案。

MCU

兼容 8051 指令集內核

4K Bytes OTP 型程序存儲器

192 Bytes RAM 通用數據存儲器，支持直接尋址、間接尋址等多種尋址方式

系統時鐘：低速 32KHz、高速 16MHz

3 個 16bit 定時器：Timer0、Timer1、Timer2

2 個 16bit PWM，復用定時器 Timer1、Timer2

1 個 8bit PWM，支持同頻率的 2 組 PWM（有互補和死區可調功能）或 4 個同頻率不同占空比的PWM 輸出

7 通道 12bit 位寬 ADC：VGP0/VGP1/VGP2/ADC3/VBAT/VIN/IVIN(充電電流)

IO 口資源：支持最多 10 個普通 IO 口

充電

620mA 線性充電，電流可調節 20mA/Step

支持 4.20V、4.30V、4.35V 和 4.4V 電池

支持自動再充電功能

可反饋充電狀態

低功耗

待機功耗小于 5μA

DeepSleep 待機功耗小于 2uA

多重保護、高可靠性

輸入過壓、過充保護

整機過溫保護

ESD 4KV

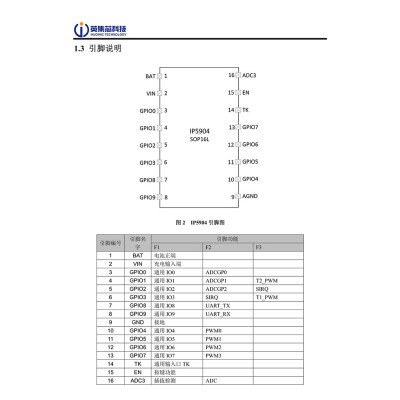

封裝方式 SOP16L
