IP5326 英集芯 移動電源管理SOC芯片 2.4A同步充放電 PD快充

英集芯IP5326是一款高集成度、多功能且高效的移動電源管理芯片，具備2.4A同步充放電、Type-C協議支持、智能電量管理及多重安全保護等特性，適用于便攜式設備、車載充電器等場景。以下是其詳細介紹：

一、核心功能與特性

1、同步充放電技術

2.4A同步升壓轉換：輸出電流達2.4A，升壓效率高達96%，可為手機、平板電腦等設備提供快速充電。

2.4A同步開關充電：充電效率達94%，支持自動調節充電電流以匹配適配器輸出能力，確保充電過程安全穩定。

單電感實現充放電：內置功率MOS，僅需一個電感即可完成降壓與升壓功能，減少外圍器件數量，降低BOM成本。

2、Type-C協議支持

集成Type-C DRP協議，支持單口輸入輸出，兼容PD、QC等主流快充協議，滿足不同品牌設備的充電需求。

支持A+C雙口模式，可同時為兩臺設備充電，提升使用靈活性。

3、智能電量管理

多級LED電量顯示：支持4、2、1顆LED燈顯示電量，電池電量曲線可配置，幫助用戶直觀了解剩余電量。

電池電壓選擇：支持4.20V至4.40V不同電壓的電池，適應多種電池規格。

低功耗設計：待機功耗小于100μA，智能識別負載拔出后自動進入待機模式，延長設備使用時間。

4、多重安全保護

輸出保護：過流、過壓、短路保護，防止設備損壞。

輸入保護：過壓、過充、過流保護，確保充電安全。

溫度保護：整機過溫保護及電池NTC溫度檢測功能，支持電池高低溫保護。

靜電防護：ESD 4KV防護，VIN瞬態耐壓高達12V，提升芯片可靠性。

二、封裝與定制化

1、封裝規格

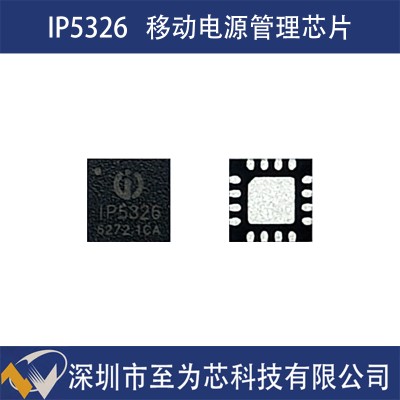

采用QFN16封裝，尺寸小巧，適合緊湊型設計，減少整體方案尺寸。

2、深度定制支持

支持I2C接口定制，可根據不同需求靈活調整方案，滿足多樣化應用場景。

提供寄存器手冊，支持二次開發，便于工程師進行功能擴展與優化。

三、應用場景

1、便攜式設備

移動電源：為智能手機、平板電腦、數碼相機、無人機等設備提供高效充電解決方案。

共享充電寶：支持快速充放電，提升用戶體驗與設備周轉效率。

2、車載充電器

集成Type-C協議與快充支持，適配車載環境，為乘客提供便捷的充電服務。

3、個人儲能設備

適用于小型儲能系統，如戶外電源、應急充電設備等，滿足離網場景下的充電需求。

四、優勢總結

1、高集成度：集成升壓轉換器、鋰電池充電管理、電池電量指示等功能，減少外圍器件，降低系統成本。

2、高效能：2.4A同步充放電技術，搭配高效率轉換，縮短充電時間，提升用戶體驗。

3、協議兼容性：支持Type-C DRP協議及主流快充協議，適配廣泛設備，增強市場競爭力。

4、安全可靠：多重保護機制與高靜電防護等級，確保設備與電池安全，延長使用壽命。

5、靈活定制：I2C接口與寄存器支持，滿足個性化需求，適應不同應用場景。
