電容器紙電氣強度試驗儀

電容器紙電氣強度試驗儀  氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

電容器紙電氣強度試驗儀  技術規格：

- 輸出電壓： 交流 0-50KV，直流 0-50KV

- 采用高精度電壓采樣器件；

- 試驗方式：  直流試驗： 擊穿試驗、梯度升壓、耐壓試驗；

直流試驗： 擊穿試驗、梯度升壓、耐壓試驗；

- 升壓方式：需滿足標準要求：快速試驗，20S逐級升壓，慢速升壓，60S逐級升壓等；

- 升壓速率：100-3000V/S標準要求范圍內可設置；

- 電器容量： 5KVA；

- 電壓試驗精度：≤1%；

- 外接電源：220V；

- 儀器電路設有超壓、過流、短路、漏電保護等；

- 實時曲線顯示、支持數據導出、試驗方法選擇等；

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變為良導電狀態。導致擊穿的 低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

適用范圍：

   主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。

   由電腦控制，是我公司自主研發的全新第三代介電擊穿檢測儀器，電子控制系統是通過西門子PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-5000V/S，處于國內領先地位（國內 能達到此功能的廠家），使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。

本系統能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

試驗方法

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

介電系數，是一個在電的位移和電場強度之間存在的比例常量。這一個常量在自由的空間（一個真空）中是8.85×10的-12次方法拉第/米（F/m）。在其它的材料中，介電系數可能差別很大，經常遠大于真空中的數值，其符號是eo。 在工程應用中，介電系數時常在以相對介電系數的形式被表達，而不是 值。如果eo表現自由空間（是，8.85×10的-12次方F/m）的介電系數，而且e是在材料中的介電系數，則這個材料的相對介電系數（也叫介電常數）由下式給出： ε1=ε / εo=ε×1.13×10的11次方 很多不同的物質的介電常數超過1。這些物質通常被稱為絕緣體材料，或是絕緣體。普遍使用的絕緣體包括玻璃，紙，云母，各種不同的陶瓷，聚乙烯和特定的金屬氧化物。絕緣體被用于交流電（AC），聲音電波（AF）和無線電電波（射頻）的電容器和輸電線路。

測試介電強度的儀器信息

介電擊穿強度試驗儀 滿足GB1408.1-2006 要求，主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試；該儀器采用單片機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印 的一種測試儀器。

保護功能：

具有完善的安全防護措施：

電路保護控制：跳閘后電壓自動回零

a、超壓保護

b、試驗過流保護

c、試驗短路保護

d、安全試驗門保護

e、軟件誤操作保護

f、零電壓復位保護

g、試驗漏電保護

h、獨立接地保護

i、試驗結束放電保護

j、設備故障報警保護

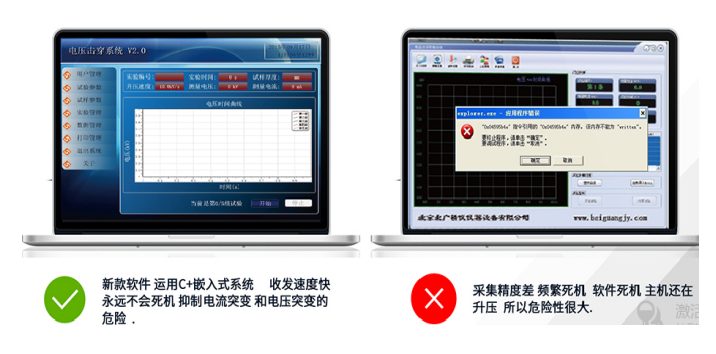

計算機系統及軟件包：
1、試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。
2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗。

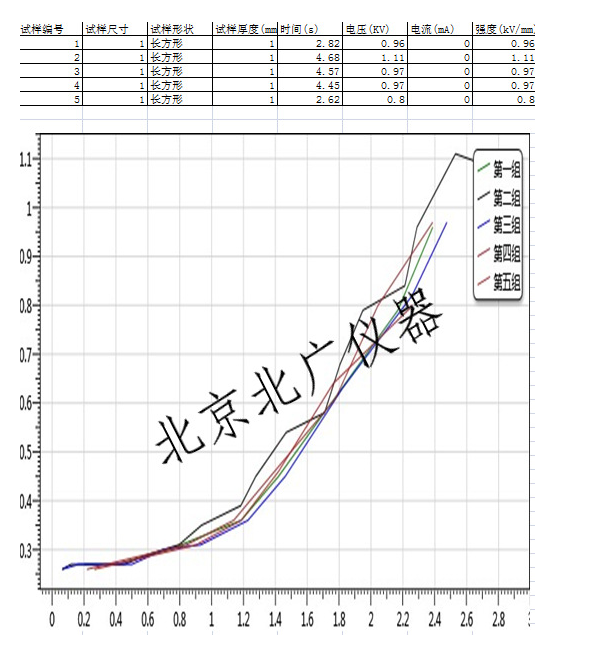

3、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；
4、可對試驗數據進行編輯修改，靈活適用；

5、試驗條件及測試結果等數據可自動存儲；
6、試驗報告格式靈活可變，適用于不同用戶的不同需求；
7、可對一組試驗中曲線數據的有效與否進行人為選定；
8、試驗結果數據可導入EXECL,WORD文檔編輯；
9、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；
10、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；
11、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

試驗準備和環境：

1．試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

⒉ 媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

⒊試驗環境：

⑴常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

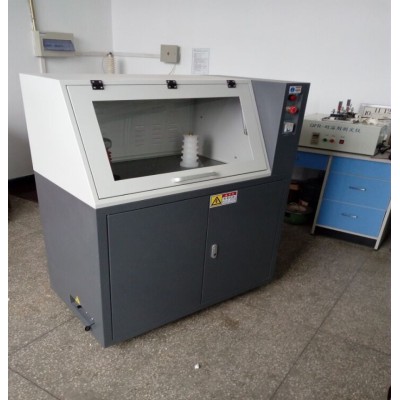

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。（訂做除外）

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

標準配置：

01、主機一臺

02、試驗裝置一套

03、控制系統一套

04、數據采集系統一套

05、試驗用電極 ￠25mm兩個，￠75mm一個

06、試驗油箱一套

07、放電棒一支

08、試驗用軟件一套

09、品牌計算機一套

10、打印機一臺

11、使用說明書一份

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致擊穿的 小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

品質保證：

一年保修，終身維護！

設備維修服務：

我公司產品自用戶現場調試驗收合格后 1 年內免費保修，終身維護。在1 年免費保修期內產品發生非人為質量問題，我公司為客戶提供免費維修。如產品在免費保修期外出現故障，維修服務只適當收取材料成本費。
