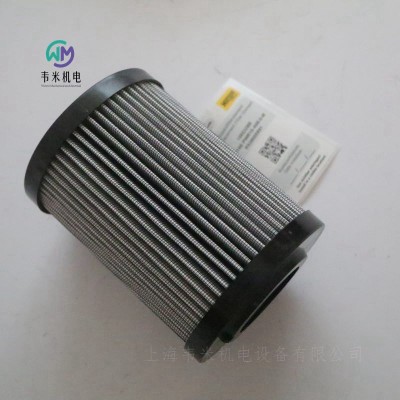

力士樂濾芯1.0160 PWR10-A00-0-M，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH過濾元件，過濾器濾芯

類型1.以及2.基礎部分

尺寸符合DIN 24550:0040至1000

附加尺寸：0004至2500

壓差阻力高達330巴[至4786磅/平方英寸]

過濾器等級：1至800μm

過濾面積：高達4.8平方米[至7440平方英寸]

工作溫度：-10°C至+100°C[+14°F至+212°F]

特點

適用于多種應用范圍的過濾介質，由玻璃纖維材料、濾紙、金屬絲網、羊毛材料和金屬纖維羊毛制成

可清潔的金屬絲網過濾介質

可達到ISO 12/8/3（ISO 4406）的油清潔度

多層玻璃纖維技術具有高容污能力和過濾性能，同時初始壓差低（ISO 3968）

擴展了非礦物油基流體的產品范圍

具有高壓差穩定性的濾芯

功能、部分

濾芯是工業過濾器的核心部件。實際的過濾過程涉及過濾元件。主要的過濾器變量，如顆粒滯留的尺寸范圍、污垢保持能力和壓力損失，由過濾器元件和用于構建它們的過濾介質決定。力士樂過濾器元件用于過濾液壓系統中的液壓油，以及過濾潤滑油、工業流體和氣體。

過濾元件由徑向褶皺的組合組成

過濾介質放置在穿孔的支撐管周圍。過濾元件用雙組分粘合劑垂直密封，支撐管和過濾墊連接到兩個端板。在過濾器元件和過濾器外殼之間設置一個或兩個密封環作為密封。

2.0058和2.0059系列可選擇在濾芯底部配備旁通閥。流動通常是從外到內。

力士樂方案的所有濾芯均由無鋅成分制成，從而防止鋅皂的形成，特別是在使用含水液體（HFA/HFC）和合成油的情況下。

使用無鋅濾芯可防止早期“濾芯堵塞”，從而大大延長濾芯的使用壽命。

因此，力士樂濾芯可普遍用于典型的液壓油和潤滑劑。

此外，許多建筑和農業機械制造商規定使用無鋅機械元件制造可快速生物降解的液壓油。

篩選變量

過濾器等級和可達到的油清潔度

使用工業過濾器的主要目標不僅是直接保護機器部件，而且要達到所需的油清潔度。油清潔度是根據油清潔度等級定義的，這些等級對現有污染物的顆粒量在工作液體中的分布方式進行了分類

過濾性能

過濾比βx（c）（β值）

液壓系統中液壓過濾器對污染的保留能力由過濾比βx（c）表征。該比率代表了液壓過濾器的主要性能特征。它是在多道次測試中測量的，是根據ISO 16889使用ISOMTD測試粉塵指定的初始和終壓差的平均值。

過濾商βx（c）定義為過濾器兩側相應粒徑的顆粒計數商。

能力

它還使用多道次測試進行測量，并確定送入過濾介質的測試粉塵ISOMTD的量，直到達到指定的壓差增加。

壓力損失（也稱為壓差或Δp）

濾芯的壓力損失是確定過濾器尺寸的相關特征值。

這些是過濾器制造商的推薦值或過濾器用戶的規格。這個值取決于許多因素。例如，這些包括：過濾介質的等級、其在過濾元件中的幾何形狀和布置、過濾面積、流體的工作粘度和流量。

術語“Δp”通常也用符號bol表示：“Δp

在用濾芯確定整個過濾器的尺寸時，根據上述條件確定初始壓力損失，新濾芯不得超過該損失。

可以通過初始Δp或壓力損失來確定力士樂濾芯和整個過濾器的尺寸。

產品屬性

過濾方向  從外到內

蓋子/底座

支撐管  鍍錫鋼

密封件  NBR或FKM

液壓油溫度范圍  -10...100℃

介質的小電導率  300pS/m

力士樂REXROTH過濾器濾芯訂貨號和型號

R928005837 1.0040 PWR10-A00-0-M

R928005838 1.0040 PWR20-A00-0-M

R928005852 1.0063 G25-A00-0-M

R928005855 1.0063 PWR10-A00-0-M

R928005872 1.0100 PWR6-A00-0-M

R928005873 1.0100 PWR10-A00-0-M

R928005888 1.0160 G25-A00-0-M

R928005890 1.0160 PWR6-A00-0-M

R928005891 1.0160 PWR10-A00-0-M

R928005924 1.0250 G25-A00-0-M

R928005944 1.0250 PWR6-A00-0-V

R928005927 1.0250 PWR10-A00-0-M

R928005928 1.0250 PWR20-A00-0-M

R928006899 1.0250 PWR10-B00-0-V

R928005959 1.0400 G10-A00-0-M

R928005961 1.0400 PWR3-A00-0-M

R928005963 1.0400 PWR10-A00-0-M

R928005964 1.0400 PWR20-A00-0-M

R928005998 1.0630 PWR6-A00-0-M

R928005999 1.0630 PWR10-A00-0-M

R928047277 1.1000 G60-A00-0-M

R928006033 1.1000 PWR3-A00-0-M

R928006034 1.1000 PWR6-A00-0-M

R928006035 1.1000 PWR10-A00-0-M

R928006044 1.1000 PWR10-A00-0-V

R928006036 1.1000 PWR20-A00-0-M

力士樂REXROTH濾芯

類型2.，

符合DIN 24550和力士樂標準

特征

過濾介質由玻璃纖維材料（可選吸水性）、濾紙、絲網、非織造材料和非織造金屬纖維制成，適用于各種應用領域。有關過濾材料配置的信息，請參閱RE 51548

可清潔絲網過濾介質

可達到ISO 10/6/4（ISO 4406）的機油清潔度等級

多層玻璃纖維技術和同時的低初始壓差，具有高的污垢保持能力和過濾性能

擴展了非礦物油基流體的產品范圍

具有高差壓穩定性的濾芯

過濾器設計

過濾器大小。過濾器可以使用操作壓力、流量和流體系統參數進行設計。所需的過濾器等級取決于應用、部件對污染的敏感性和環境條件。

產品描述

濾芯是工業過濾器的主要組成部分。實際過濾發生在過濾元件中。

根據不同殼體設計和尺寸的大范圍，也存在大量不同尺寸和設計的插入式過濾元件。

主要過濾器變量，如保持能力、污垢保持能力和壓力損失，由過濾器元件結構和使用的過濾介質決定。

力士樂濾芯用于液壓流體、潤滑劑的過濾或工業流體和氣體的過濾，具體取決于系列。

過濾通常是從外到內實現的。流體或氣體必須從污垢側通過濾清器濾芯流入清潔側。

然而，在一些應用中，過濾也是從過濾元件的內部到外部實現的。

一般來說，力士樂過濾元件由星形褶皺過濾介質的組合組成，稱為過濾元件墊。過濾元件墊圍繞穿孔支撐管鋪設，使裝置具有所需的穩定性，以承受高壓差。

圍繞支撐管鋪設的濾芯墊粘在接頭和兩個端盤上，因此密封在污垢和清潔面之間。

過濾器元件和過濾器殼體之間的密封通過套管上的密封件有效地完成。

保護罩僅用于特殊的過濾元件系列，允許在過濾元件墊周圍形成均勻的流動模式，同時提供防止外部損壞的機械保護。

此外，一些系列可以可選地配備旁通閥，該旁通閥在壓力增加的情況下使流量通過過濾元件，從而防止臨界壓力的積聚

儲存條件

密封NBR°C[°F]-40…+65[-40…+149]；相對空氣濕度65%

密封FKM°C[°F]-20…+65[-4…+149]；相對空氣濕度65%

材料

濾芯蓋聚酰胺、鍍錫鋼或鍍錫鋁

濾芯底座聚酰胺、鍍錫鋼或鍍錫鋁

濾芯支撐管鍍錫鋼

密封件NBR或FKM

過濾方向由外向內

壓差bar[psi]30[435]、160[2320]或330[4786]

力士樂REXROTH濾芯訂貨號和型號：

R928006049 2.0004 G10-A00-0-M

R928006077 2.0004 G25-A00-0-V

R928018917 2.0004 G60-A00-0-M

R928028231 2.0004 G60-B00-0-V

R928006053 2.0004 PWR10-A00-0-M

R928006462 2.0030 P25-A00-0-V

R928006432 2.0030 PWR20-A00-0-M

R928006643 2.0040 G10-A00-0-M

R928006644 2.0040 G25-A00-0-M

R928022378 2.0040 G40-A00-0-V

R928022354 2.0040 G100-A00-0-M

R928006645 2.0040 PWR3-A00-0-M

R928008529 2.0040 PWR6-AH0-0-V

R928006646 2.0040 PWR6-A00-0-M

R928006647 2.0040 PWR10-A00-0-M

R928006656 2.0040 PWR10-B00-0-M

R928006683 2.0040 PWR10-B00-0-V

R928006706 2.0063 G10-B00-0-M

R928006698 2.0063 G25-A00-0-M

R928006700 2.0063 PWR6-A00-0-M

R928006701 2.0063 PWR10-A00-0-M

R928006702 2.0063 PWR20-A00-0-M

R928008585 2.0063 PWR20-AH0-0-V

R928006710 2.0063 PWR10-B00-0-M

R928006760 2.0100 G10-B00-0-M

R928006752 2.0100 G25-A00-0-M

R928006753 2.0100PWR3-A00-0-M

R928006755 2.0100 PWR10-A00-0-M

R928006756 2.0100 PWR20-A00-0-M

R928006783 2.0100 PWR20-A00-0-V

R928006764 2.0100 PWR10-B00-0-M

R928047844 2.0130 G60-A00-0-M

R928022298 2.0130 G40-A00-0-V

R928022275 2.0130 PWR6-A00-0-M

R928022276 2.0130 PWR10-A00-0-M

R928022312 2.0130 PWR10-B00-0-M

R928006806 2.0160 G25-A00-0-M

R928006807 2.0160 PWR3-A00-0-M

R928006808 2.0160 PWR6-A00-0-M

R928006809 2.0160 PWR10-A00-0-M

R928006810 2.0160 PWR20-A00-0-M

R928006818 2.0160 PWR10-B00-0-M

R928006860 2.0250 G25-A00-0-M

R928010599 2.0250 G25-A0V-0-V

R928006862 2.0250 PWR6-A00-0-M

R928006863 2.0250 PWR10-A00-0-M

R928006870 2.0250 PWR3-B00-0-M

R928006872 2.0250 PWR10-B00-0-M

R928006873 2.0250 PWR20-B00-0-M

R928006916 2.0400 PWR6-A00-0-M

R928006917 2.0400 PWR10-A00-0-M

R928006924 2.0400 PWR3-B00-0-M

R928006926 2.0400 PWR10-B00-0-M

R928006969 2.0630 PWR3-A00-0-M

R928006970 2.0630 PWR6-A00-0-M

R928006971 2.0630 PWR10-A00-0-M

R928006979 2.0630 PWR6-B00-0-M

R928006980 2.0630 PWR10-B00-0-M

R928006981 2.0630 PWR20-B00-0-M

R928007034 2.1000 PWR10-B00-0-M

力士樂REXROTH濾芯

類型9.，用于安裝到Hydrac過濾器外殼中

特征

過濾介質由玻璃纖維材料（可選吸水性）、濾紙、絲網和非織造金屬纖維制成，適用于各種應用領域。有關過濾材料配置的信息，請參閱RE 51548

可清潔絲網過濾介質

可達到ISO 10/6/4（ISO 4406）的機油清潔度等級

多層玻璃纖維技術和同時的低初始壓差，具有高的污垢保持能力和過濾性能

具有高差壓穩定性的濾芯

產品描述

濾芯是工業過濾器的主要組成部分。實際過濾發生在過濾元件中。根據不同殼體設計和尺寸的大范圍，也存在大量不同尺寸和設計的插入式過濾元件。

主要過濾器變量，如保持能力、污垢保持能力和壓力損失，由過濾器元件結構和使用的過濾介質決定。

力士樂濾芯用于過濾各種液壓流體、潤滑劑和其他工業流體和氣體，具體取決于系列。

過濾通常是從外到內實現的。

流體或氣體必須從污垢側通過濾清器濾芯流入清潔側。

然而，在一些應用中，過濾也是從過濾元件的內部到外部實現的。

一般來說，力士樂過濾元件由星形褶皺過濾介質的組合組成，稱為過濾元件墊。

過濾元件墊鋪設在穿孔支撐管周圍，該穿孔支撐管使裝置具有所需的穩定性以承受高壓差。

圍繞支撐管鋪設的濾芯墊粘在接頭和兩個端盤上，因此密封在污垢和清潔面之間。

過濾器元件和過濾器殼體之間的密封通過套管上的密封件有效地完成。

保護罩僅用于特殊的過濾元件系列，允許在過濾元件墊周圍形成連續的流體流動模式，同時提供防止外部損壞的機械保護。

全體的

儲存條件

–密封NBR°C[°F]-40…+65[-40…+149]；相對空氣濕度65%

-密封FKM°C[°F]-20…+65[-4…+149]；相對空氣濕度65%

材料

-濾芯蓋鋼、錫涂層、鋁或聚酰胺（取決于型號）

–濾芯底座鋼、錫涂層、鋁或聚酰胺（取決于型號）

–濾芯支撐管鍍錫鋼

–密封件NBR或FKM

–保護籠聚酯纖維

過濾方向由外向內

壓差bar[psi]30[435]或210[3045]

德國力士樂REXROTH濾芯訂貨號和型號：

R928017144 9.110LA PWR10-A00-0-M SO3000

R928017187 9.140LA PWR3-F00-0-M SO3000

R928017211 9.160LA PWR6-A00-0-M SO3000

R928017210 9.160LA PWR10-A00-0-M SO3000

力士樂濾芯1.0160 PWR10-A00-0-M
