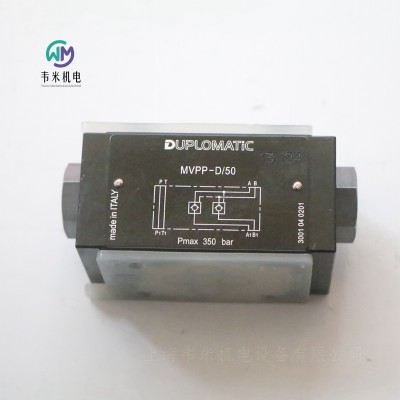

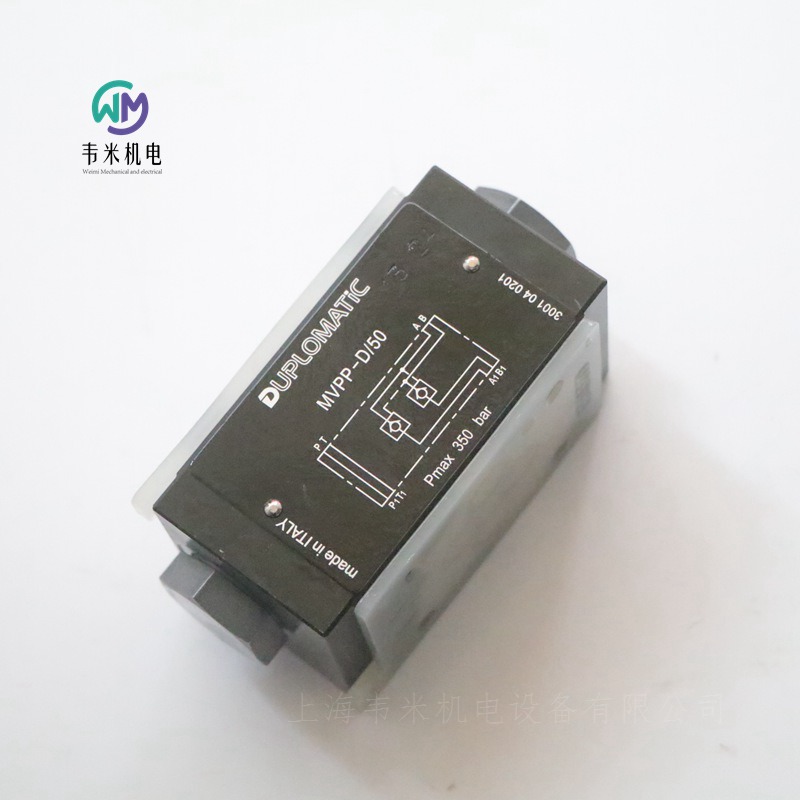

DUPLOMATIC單向閥MVPP-D/50，上海韋米機電設備有限公司主營產品；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC先導式單向閥MVPP

疊加式

ISO 4401-03

高工作壓力 350 bar

MVPP型閥是一種疊加式液控單向閥（依靠彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401標準。

該閥的主要作用：

阻止油液一個方向的流動；

如果先導壓力將閥打開，允許油液在上述方向流動；

允許油液另一個方向自由流動。

MVPP型閥通常安裝于符合ISO 4401-03（CETOP 03）標準的電磁換向閥之下，也能夠和其它符合ISO 4401-03標準的閥組合成疊加閥組。

結構

結構“SA” - “SB”：用于對執行機構位置的單向鎖緊。

結構“D”：用于對執行機構位置的雙向鎖緊。

術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

大工作壓力  350bar

單向閥開啟壓力  3bar

控制管路大流量  50l/min

自由流動管路大流量  75l/min

密封腔與先導口的壓力比  3,4:1

環境溫度范圍 -20 / +50  °C

油液溫度范圍 -20 / +80  °C

油液粘度范圍 10 ÷ 400  cSt

油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15

推薦油液粘度  25 cSt

質量： 1.3kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。

迪普馬DUPLOMATIC單向閥訂貨型號：

MVPP-D/50

MVPP-SA/50

MVPP-SB/50

迪普馬DUPLOMATIC比例方向閥DSE3

-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。

-該閥可用于液壓執行機構的方向和速度控制。

-該閥開度和流量調節，與電磁鐵電流輸入成比例。

-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。

-還可提供手柄式手動應急操作。

技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

大工作壓力：

油口 P - A - B  350bar

油口 T  210bar

公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min

滯環 (PWM 200 Hz) % Q max < 6%

重復精度 % Q max < ± 1,5%

環境溫度范圍  -20 / +60°C

油液溫度范圍  -20 / +80°C

油液粘度范圍   10 ÷ 400cSt

油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13

推薦油液粘度  25cSt

重量：

單電磁鐵閥  1,6kg

雙電磁鐵閥  2,0kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用

其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。

階躍響應參考信號  0→100%  100%→0

階躍響應時間ms

DSE3-A*  50

DSE3-C*  40

安裝

在不影響正確操作的條件下，DSE3閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。

手動應急操作

標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。

有四種不同的形式手動應急操作可供選擇：

-CM型，帶手動應急保護罩。

-CS型， 帶有配M4螺釘?shù)慕饘侪h(huán)螺母，以及可進行持續機械操作的鎖緊螺母。

-CH型，手柄式手動應急操作。

-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。

電氣控制單元

DSE3 - * * SA (SB)

EDC-112  24V DC電磁鐵  插頭式

EDC-142  12V DC電磁鐵  插頭式

EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式

EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式

UEIK-11  24V DC電磁鐵  歐洲卡式

DSE3 - A* DSE3 - C*

EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式

EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式

UEIK-21  24V DC電磁鐵  歐洲卡式

安裝板

型號 PMMD-AI3G 底部油口

型號 PMMD-AL3G 側面油口

P, T, A, B油口螺紋： 3/8” BSP

意大利迪普馬DUPLOMATIC比例閥訂貨型號：

DSE3-C01/11N-D24K1

DSE3-C01SA/11N-D24K1

DSE3-C01SB/11N-D24K1

DSE3-C04/11N-D24K1

DSE3-C04SA/11N-D24K1

DSE3-C04SB/11N-D24K1

DSE3-A04/11N-D24K1

DSE3-A04SA/11N-D24K1

DSE3-A04SB/11N-D24K1

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3-C08SB/11N-D24K1

DSE3-A08/11N-D24K1

DSE3-A08SA/11N-D24K1

DSE3-A08SB/11N-D24K1

DSE3-C16/11N-D24K1

DSE3-C16SA/11N-D24K1

DSE3-C16SB/11N-D24K1

DSE3-A16/11N-D24K1

DSE3-A16SA/11N-D24K1

DSE3-A16SB/11N-D24K1

DSE3-C26/11N-D24K1

DSE3-C26/10N-D24K1

DSE3-C26SA/11N-D24K1

DSE3-C26SB/11N-D24K1

DSE3-A26/11N-D24K1

DSE3-A26SA/11N-D24K1

DSE3-A26SB/11N-D24K1

DSE3-A26/11V-D24K1/CK

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3J-Z12/20N-E0K11

DSE3J-Z30/15/20N-E0K11

意大利迪普馬DUPLOMATIC比例方向閥

DSE3B

比例方向閥

序列號 10

板式安裝

ISO 4401-03 (CETOP 03)

工作壓力 350 bar

流量 40 l/min

工作原理

— 直動式比例方向閥DSE3B，油口符合ISO 4401-03(CETOP RP 121H)標準。

— 該閥可用于液壓執行機構的方向和速度控制。

— 該閥開度和流量調節，與電磁鐵電流輸入成比例。

— 該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。

技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）

工作壓力：

油口 P - A - B  350bar

油口 T  160bar

公稱流量（P-T壓差ΔP=10bar)  8l/min - 16l/min - 26l/min

滯環 (PWM 200 Hz)  < 6% % Q max

重復精度  < ± 2% % Q max

環境溫度范圍  -20 / +50°C

油液溫度范圍  -20 / +80°C

油液粘度范圍  10 - 400cSt

油液允許的污染度 根據ISO 4406:1999 等級 18/16/13

推薦油液粘度  25cSt

重量：

單電磁鐵閥  1.6kg

雙電磁鐵閥  2kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

電氣特性

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至最小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

階躍響應

(采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。

表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。

安裝

在不影響正確操作的條件下，DSE3B閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的最小值，則閥和安裝面之間很容易發生油液泄露。

手動應急操作

標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。

手動應急操作有兩種不同的形式可供選擇：

- CM型，帶手動應急保護罩。

- CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。

電氣控制單元

DSE3B-..SA（SB）

EDC-112 24VDC電磁鐵  插頭式

EDC-142 12VDC電磁鐵  插頭式

EDM-M112 24VDC電磁鐵 導軌式DIN EN 50022

EDM-M142 12VDC電磁鐵  導軌式DIN EN 50022

DSE3B-A;DSE3B-C

EDM-M212 24VDC電磁鐵 導軌式DIN EN 50022

EDM-M242 12VDC電磁鐵  導軌式DIN EN 50022

意大利迪普馬DUPLOMATIC比例方向閥訂貨號和型號：

DSE3B-A26/10N-D24K1

DSE3B-C26/10N-D24K1

DSE3B-C08/10N-D24K1

DUPLOMATIC單向閥MVPP-D/50
