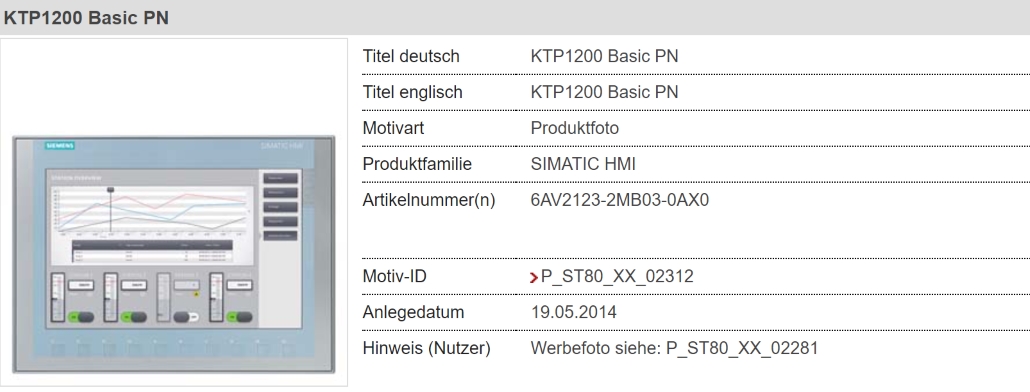

型號：6AV2123-2MB03-0AX0

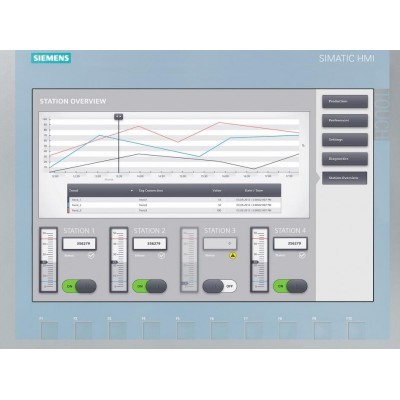

SIMATIC HMI，KTP1200 基本版， 精簡面板， 按鍵式/觸摸式操作， 12' TFT 顯示屏，65536 顏色， PROFINET 接口， 可項目組態的低至版本 WinCC Basic V13/ STEP 7 Basic V13， 包含開源軟件，加熱 免費提供 參見隨附 CD

Siemens HMI 基本面板，彩色， 12 英寸顯示屏 - 6AV2123 系列 - 6AV2123-2MB03-0AX0

使用 Siemens 的 HMI (人機接口) 面板可處理各種操作。該創新型設備特別適用于操作和監控入門級 HMI 應用。它通過新的控件和圖形提供更高的可用性。寬屏幕，高分辨率顯示面板具有 64 ， 000 種顏色，該設備特別節能，這得益于百分百可調光亮度。USB (通用串行總線) 接口讓您可以連接鼠標，條形碼掃描儀或鍵盤，并支持將數據輕松存檔到 USB 棒上。選擇此智能設備，用于機械工程和小型緊湊型工廠應用。

1.眾多標準軟件功能，如警報記錄，配方管理和語言切換

2.支持縱向配置以實現多功能性

3.用戶友好型觸摸屏以及方便的可配置鍵

4. IP65 (入侵保護) 等級外殼，可完全防塵和防低壓噴水

如何配置此 HMI ？

此 Siemens SIMATIC HMI 面板可使用用戶友好型 SIMATIC WinCC 系統輕松配置。此 Advanced 系統可幫助您快速簡單地創建可視化應用程序，以滿足您的應用程序需求。

PLC及模塊：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列

變頻器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列

觸摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列

數控：6SN、1FT、6FC、6FX、1FK等系列

西門子PLC

    西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。
