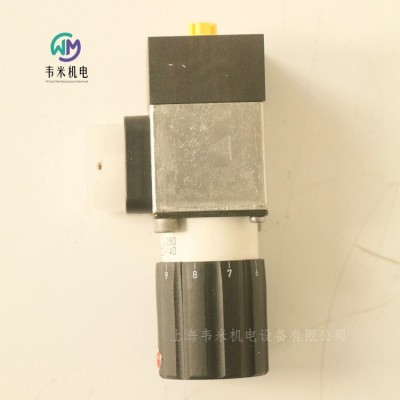

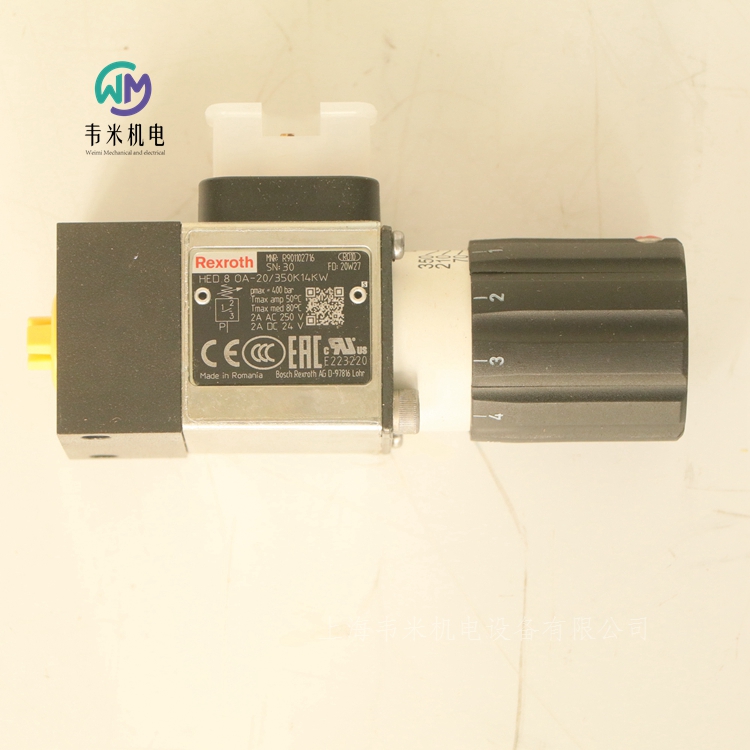

力士樂壓力繼電器HED8OA-20/350K14KW，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH液壓-電氣柱塞式壓力開關

HED 8 -2X

組件系列 2X

大工作壓力 630 bar

壓力等級 50、100、200、350 和 630 bar

UL 組件，CCC 認證

重量：0.8kg

安裝位置：任意

環境溫度范圍（NBR 密封件）：-25 … +50℃

環境溫度范圍（FKM 密封件）：-20 … +50℃

環境溫度范圍（低溫密封件）：-40 … +50℃

正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期

運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms

沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms

噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min

符合性/證書：

CE：

DIN EN 61058-1: 2002 / A2: 2008

DIN EN 60947-1: 2007 / A1: 2011

DIN EN 60947-5-1: 2004 / A1: 2009

DIN EN 60529: 1991 / A2: 2013

UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）

CCC：GB14048.5-2008

RoHS：符合歐盟指令 2011/65/EU

液壓油溫度范圍（NBR 密封件）：-25 … +80℃

液壓油溫度范圍（FKM 密封件）：-20 … +80℃

液壓油溫度范圍（低溫密封件）：-40 … +80℃

粘度范圍：10 … 800mm2/s

加載次數：≥ 5 百萬

帶連接器“K14”：EN 175301-803，3 極 + PE

防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）

帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極

防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭

大切換頻率：7200 1/h

轉換度（重復精度）：< 調定壓力的 1 %

開關：符合 VDE 0630-1/DIN EN 61058-1

轉換電阻：< 50mΩ

特點：

用于底板安裝/管道安裝

用于法蘭連接，符合 ISO 16873

作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401

5 檔壓力

4 種調整類型：

– 帶或不帶保護帽的主軸

– 帶刻度的主軸，帶或不帶保護帽

– 帶刻度旋鈕

– 帶刻度可鎖定旋鈕

電氣連接

– 帶設計 A 閥插頭（大型方形連接器）

– 帶 M12 x 1 連接器

帶常閉/常開觸點功能的微動開關

電流零電位轉換（從 1 mA 到 2 A）

壓力范圍經過 UL 認證，高達 350 bar

HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。

如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸?shù)轿?dòng)開關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。

注意：

要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。

德國力士樂REXROTH壓力繼電器訂貨號和型號：

R901099808 HED8OH-20/200K14

R901107369 HED8OH-20/200K14KW

R901101640 HED8OH-20/350K14

R901102747 HED8OP-20/100K14

R901107370 HED8OP-20/100K14KW

R901102721 HED8OP-20/200K14

R901108018 HED8OP-20/200K14KW

R901106453 HED8OP-20/350K14

R901107914 HED8OP-20/350K14KS

R901102349 HED8OH-20/50K14

R901102706 HED8OA-20/100K14

R901106262 HED8OA-20/100K14AS

R901095551 HED8OA-20/100K14KS

R901106448 HED8OA-20/200K14KW

R901102716 HED8OA-20/350K14KW

R901107915 HED8OA-20/630K14S

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DBU2A

R900947692 LFA25DBU2A2-71/100A025

R900923101 LFA25DBU2A2-71/315A200

R900932664 LFA32DBU2B2-71/315A200

規格 16 … 100

組件系列 6X, 7X

大工作壓力 420 bar

規格 16 … 100

組件系列 6X, 7X

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

力士樂REXROTH二通活動可控插裝閥

LC2A

規格 16 … 125

組件系列 1X

大工作壓力 450 bar

大流量 17000 l/min

規格 16 … 125

組件系列 1X

二位二通活動可控方向插裝閥（“兩級主動邏輯”）

模塊化設計，柔性油路設置

符合 ISO 7368 的安裝孔

采用流量?jī)?yōu)化的幾何，保證了能量效率

采用集成式軸密封件，保證無泄漏

具有閥芯位置監控“關閉”和/或“開啟”或模擬（也可重新配置）

BG 證書

LC2A 型二通插裝閥（以下簡稱“主動邏輯”）采用緊湊模塊化設計，其基本構成為插件（控制閥芯）和插口、作為固定功能單元的中間蓋 和 LFA 型控制蓋（其為力士樂標準邏輯程序的一部分）。此控制蓋（單獨訂購）建立了與先導控制閥和/或其他液壓元件的連接，并以此集成大部分的不同功能 - 與基本裝配無關。幾乎可以安裝所有標準的和型號為 LFA 的特殊控制蓋。可選地，主動邏輯可用于位置開關。默認情況下，將記錄控制閥芯 的“閉合”位置。用于位置開關的接收孔為標配。這意味著可隨時加裝位置開關“Q7”，而不需要進行調節。與邏輯裝配件在彈簧腔中只有一個控制區域（“被動邏輯”）相反，名稱“主動邏輯”明顯代表帶差動閥芯的型號，其至少有一個附加控制區域 A4 （“兩級主動邏輯”）。此區域允許通過先導壓力（而無需主油口 A 或 B 的壓力）打開或保持打開主動邏輯。控制閥芯 的彈簧腔區域 A5 由單獨區域 A1 + A2 + A4構成。與不帶控制區域 A4 的被動邏輯相比，這會導致多余區域，這些多余區域可通過合適的液壓油路在閉合和保持閉合（多余的力、閉合速率）期間提供優勢。

用于方向控制功能的主動邏輯

根據任務，控制閥芯型號可能不同。活動區域幾乎可以任何方式與可用先導油導向環連接，這樣便可僅通過 1 種基本裝配實現大部分的不同功能。

安裝孔

LC2A 型主動邏輯可以根據 ISO 7368 直接安裝在標準安裝孔中。因此，它也適用于對必須在內部無泄漏或需要位置監控或更快關閉時間的現有“被動邏輯”進行加裝。

力士樂REXROTH二通方向控制功能插裝閥

LFA..D（標準）

R900925453 LFA25D-71/FX08

R900924596 LFA32D-7X/FX15

R900912619 LFA16E-71/CA40DQMG24F

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

帶遙控口

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

二通方向控制功能插裝閥

LFA..D（高壓）

用于方向控制功能的控制蓋

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋同時充當從功率單元控制側到先導控制閥的連接件。通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節一個執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥的一般構成為控制蓋和安裝套件。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH二通方向控制功能插裝閥

LFA..H2（標準）

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

帶遙控口

帶行程限制

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

德國力士樂REXROTH二通插裝閥蓋板訂貨號和型號：

R900912652 LFA16H1-7X/F

R900912655 LFA16H2-7X/F

R900912694 LFA25H2-7X/F

R900912728 LFA32H2-7X/F

R900336728 LFA40H2-71/FX20

1815500315 LFR16H8-1X/FX08

力士樂REXROTH二通方向控制功能插裝閥

LFA..WEA

R900912683 LFA25WEA-7X/A10P10

R900955459 LFA40EWA-7X/CA20DQMG24

1815500295 LFR25WEA105-10/

1815500274 LFR32WEA105-1X/

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

用于設置方向閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH二通方向控制功能插裝閥

LFA..WEB

標準系列

規格 16 … 125

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

用于設置方向閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH二通方向控制功能插裝閥

LFA..GWA

標準系列

規格 16 … 100

組件系列 6X, 7X

大工作壓力 420 bar

大流量 25000 l/min

用于設置方向閥

帶集成梭閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

德國力士樂REXROTH二通插裝閥蓋板訂貨號和型號：

R900926535 LFA25GWA-71/P10

R900912635 LFA16GWA-71/A10P10

R900936188 LFA16GWA-71/A08P08

R900912725 LFA32KWA-7X/

R900912708 LFA32GWA-7X/

力士樂REXROTH內嚙合齒輪泵

PGF

機座大小 1, 2, 3

規格 1.7 … 40

組件系列 2X, 3X

大工作壓力 250 bar

大排量 40.5 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低粘度情況下也可實現效率

使用壽命長，得益于滑動軸承和密封間隙補償

適合較大的粘度和速度范圍

吸油特性

所有機座大小和規格之間可以相互組合

可與內嚙合齒輪泵 PGH、葉片泵 PV7 和軸向柱塞泵組合

可根據要求在連接蓋中集成閥技術

工業應用中具備低中等性能和壓力范圍的驅動器，例如，機床

行走機械應用中具備較高工作壓力的耐疲勞驅動器，例如，提升設備、風扇和擴張器

PGF 類型液壓泵為具有恒定排量的泄漏間隙補償內嚙合齒輪泵。它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。在旋轉過程中，吸油范圍內容積將增加約 180° 以上。欠壓使液壓油流入腔體中。鐮狀的分段填充部件 將吸油部分與壓力腔隔開。在壓力腔內，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒之間。通過壓力通道將液體排出。

軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。因此旋轉部件與固定部件之間的液縱向間隙非常小且確保壓力腔液密封。

徑向補償力 FR 作用在分段 和扇形支撐體.分段和扇形支撐體間的面積比和板件密封  位置在設計時應確保實現內嚙合齒輪、分段填充元件 和小齒輪軸 之間近乎無泄漏間隙的密封。板件密封  下的彈簧元件可確保在小的壓力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力安裝

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力由流體靜力軸承承受。

齒輪輪齒系統

齒輪輪齒系統為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較小；脈動速度減小明顯降低了工作噪音。

所用材料

殼體、軸承蓋、端蓋 和軸向墊片:鋁合金內嚙合齒輪、小齒輪軸 和止動銷：鋼制普通軸承:帶鋼背分段的銅錫 和扇形支撐體：黃銅合金板件密封 :塑料

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R900932132 PGF1-2X/1,7RA01VP1

R900086159 PGF1-2X/1,7RE01VU2

R900086159 PGF1-21/1,7RE01VU2

R900952850 PGF1-21/3,2LN12VM-A387

R901021469 PGF1-21/1,7LA01VP1-A340B

R900932136 PGF1-2X/4,1RA01VP1

R900932136 PGF1-21/4,1RA01VP1

R900932183 PGF1-21/1,7LA01VP1

R900086166 PGF1-21/2,2RL01VM

R900086163 PGF1-2X/4,1RE01VU2

R900932137 PGF1-2X/5,0RA01VP1

R900932135 PGF1-2X/3,2RA01VP1

R900952850 PGF1-2X/3,2LN12VM-A387

R900932261 PGF2-2X/019RE01VE4

R900932269 PGF2-22/016RE20VU2

R900932271 PGF2-22/011RE01VE4

R900932267 PGF2-22/016RE01VE4

R900932266 PGF2-2X/008RE01VE4

R900571401 PGF2-2X/019RA20VP2

R900932274 PGF2-2X/013RE01VE4

R900931660 PGF2-2X/006RJ01VU2

R900932269 PGF2-2X/016RE20VU2

R900938281 PGF2-22/011RJ01VU2

R900930689 PGF2-22/013RJ01VU2

R900564037 PGF2-2X/008RA01VP2

R900032712 PGF2-2X/013RA20VP2

R901018829 PGF2-22/016RJ01VU2

R900779104 PGF2-2X/011RJ01VU2K

R900983936 PGF2-2X/011RE01VE4K

R900932111 PGF3-31/040RE07VE4

R987046566 PGF3-31/025RE07VE

R900932112 PGF3-3X/032RE07VE4

R900029617 PGF3-3X/025RJ07VU2

力士樂REXROTH內嚙合齒輪泵

PGH-2X

機座大小 2, 3

規格 5 … 16

組件系列 2X

大工作壓力 350 bar

大排量 16 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率

適合較大的粘度和速度范圍

所有機座大小和規格之間可以任意組合

可與內嚙合齒輪泵、徑向柱塞泵和外嚙合齒輪泵組合使用

PGH 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、端蓋、安裝法蘭、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。

旋轉過程中，吸油范圍內容積會增加約 90°。欠壓使液壓油流入腔體中。

利用鐮狀的分段填充部件將吸油口和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒間隙中。通過壓力通道將液體排出。

軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。

因此旋轉部件與固定部件之間的液壓軸縱向間隙非常小且確保壓力腔液壓軸完全密封。

徑向補償力 FR 作用在分段 和扇形支撐體上。

依靠工作壓力將兩個分段填充部件 和壓在小齒輪軸 和內嚙合齒輪 的缸頭直徑。

分段和扇形支撐體間的面積比和密封輥  位置在設計時應確保實現內嚙合齒輪、分段填充部件和小齒輪軸 之間近乎無漏泄間隙的密封。

密封輥  下的彈簧部件可確保在小的壓力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力安裝

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力有流體靜力軸承承受。

齒輪輪齒系統

裝齒為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較小；脈動速度減小明顯降低了工作噪音。

PGH 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。根據流體動力學安裝的小齒輪軸將驅動內嚙合齒輪。通過在吸油范圍內打開的小齒輪軸和內嚙合齒輪齒側間隙吸入液壓油并將其送入壓力范圍。吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分開。

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R900951301 PGH2-22/006RE07VU2

R900951302 PGH2-22/008RE07VU2

力士樂壓力繼電器HED8OA-20/350K14KW
