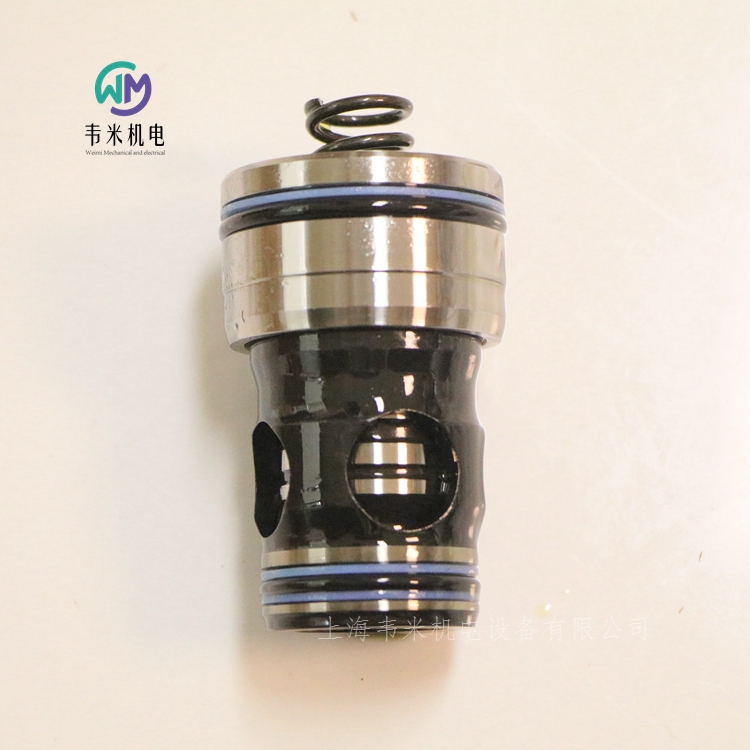

力士樂插裝閥LC25A20E7X/，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH二通方向控制功能插裝閥

LC（標準）

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

帶或不帶衰減阻尼的閥架

2 個面積比

6 種不同的開啟壓力

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋 和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

德國力士樂REXROTH插裝閥訂貨號和型號：

R900912566 LC16A05E7X/

R900912572 LC16A20D7X/

R900912573 LC16A40D7X/

R900934008 LC16A40E7X/V

R900928456 LC16A05E7X/V

R900909251 LC25A05D7X/

R900912574 LC25A40E7X/

R900909245 LC32A05D7X/

R900912585 LC32A05E7X/

R900912589 LC32A20D7X/

R900906337 LC32A20E7X/

R900912610 LC32B40E7X/

R900909662 LC32A40E7X/

R900909665 LC32A40D7X/

R900910270 LC25A20E7X/

R900935732 LC40A40D7X/

R900937995 LC40A05D7X/

R900937996 LC40A05E7X/

R900710125 LC50A40E7X/V

R900520967 LC80A20E6X/

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥4WRLE

規格 10 … 35

組件系列 4X

大工作壓力 350 bar

大流量 4700 l/min

額定流量 60 … 1500 l/min

用于 I4.0 的數字接口 IO-link

可靠 - 經過驗證且堅固耐用的設計

安全性

當設備關閉時，先導控制閥的控制閥芯位于“故障安全”位置

主閥的控制閥芯位于彈簧對中中心位置和/或偏移位置

高質量 - 伺服閥性能先導控制閥控制閥芯和套筒

靈活 - 適用于位置、速率和壓力控制

 - 響應靈敏度高，滯后小

IO-link 接口，可選

符號 E. 和 W.

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

結構

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜 (5) 和衰減閥板 (4)）

帶對中彈簧和位置反饋的主閥 (2)

帶模擬 (6) 或 IO-link 接口的集成電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于"故障安全"位置。主閥的控制閥芯位于其彈簧對中中心位置。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈斷電

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為"故障安全"位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至中心位置。

低于小電源電壓

僅在接口 "F1" 處：

低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

僅在接口 "L1" 處：

使能未激活，通訊中斷（看門狗）

內部 IO-link 發生故障時

僅在接口 "C6" 處：

額外使能未激活

衰減閥板 "D"

衰減閥板 (4) 降低集成電子元件上的加速振幅（頻率 >300 Hz）。

注意：

對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。

電子元件保護膜 "-967"

為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜 (5)。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

注意：

具有正遮蓋的先導式三位四通方向控制閥適用于可控制或可調節的軸。斷電狀態下的遮蓋約為控制閥芯行程的 20 %。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

符號 V 和 V1-

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

設置

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜（5）和衰減閥板（4））

帶對中彈簧和位置反饋的主閥 (2)

集成控制電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于“故障安全”位置。主閥的控制閥芯位于彈簧對中偏移位置，關于方向 P 至 B/A 至 T 的行程偏移約為 6 %。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住相應彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。在控制值預設值為 0 V 的情況下，電子元件將主閥的控制閥芯調節到中心位置。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈切斷

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為“故障安全”位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至偏移位置（約 6 % P → B/A → T）。

低于小電源電壓

僅在接口“F1”處：低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

衰減閥板“D”和電子元件保護膜“-967”

請參閱“符號 E. 和 W.”

注意：

先導式三位四通方向控制閥僅適用于激活控制環，且在禁用時沒有鎖定的初始位置。因此，在許多應用中需要“外部單向閥”，并且必須將其考慮到開/關順序。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

型號“XY”

外部先導油供油，外部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。

型號“PY”

內部先導油供油，外部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。

型號“PT”

內部先導油供油，內部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。

型號“XT”

外部先導供油，內部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 Y。

注意：

先導油供油的改裝作業只能由經過授權的人員執行或返廠執行。須遵守大允許工作參數，請參閱"技術數據"。

訂貨型號示例：

4WRLE27W430SJ-4X/MXY/24A1

4→4 個主油口

WRL→先導式高頻響方向閥

E→帶集成電子元件 (OBE)

27→通徑27（10,16,25,35）

W→機能符號（E, E1-, W6-, W8-, V, V1-, Q3-）

430→額定流量430 l/min

S→流量特性

J→遮蓋躍變（對于蓋板閥，開啟點為 5%；僅限符號 E、E1-、W6-、W8-）

4X→組件系列 40 … 49（40 … 49：安裝和連接尺寸不變）

M→NBR 密封件（V=FKM 密封件）

XY→外部先導油供油，外部先導油回油

24→電源電壓 24 V

A1→控制值輸入 ±10 V

一般信息

型號  4WRLE

規格1016252735

安裝位置  任意

重量kg912192180

周圍溫度范圍  -20 … +60°C

長存儲時間  1年

正弦試驗，符合 DIN EN 60068-2-6

不帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64

不帶衰減閥板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 個軸

帶衰減閥板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 軸

運輸沖擊符合 DIN EN 60068-2-27

不帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

沖擊試驗符合 DIN EN 60068-2-27

帶衰減閥板  35 g/6 ms/1000 沖擊/3 個軸

大相對濕度  95%

高表面溫度  120°C

MTTFD 值符合 EN ISO 13849  75年

符合性

CE 符合 EMC 指令 2014/30/EU，經檢測符合 EN 61000-6-2 和 EN 61000-6-3

RoHS 指令 2015/65/EU

REACH 條例 (EC) 編號 1907/2006

德國力士樂REXROTH電液換向閥物料號和型號

0811404458 4WRLE27W430SJ-30/G24K0/A1M

R901405591 4WRLE27W430SJ-4X/MXY/24A1

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥

4WREE

規格 6, 10

組件系列 2X

大工作壓力 315 bar

大流量 180 l/min

帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥

調整體積流量的方向和大小

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

型號 4WREE...-2X/...

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。

設置：

閥門的基本構成包括：

帶連接面的殼體

帶有壓縮彈簧與彈簧座的控制閥芯

帶對中螺紋的線圈

位置傳感器

集成電子元件

可通過 Pg7 進行電氣零電位調節

功能：

線圈和斷電后，位于彈簧座和之間的壓縮彈簧和可將控制閥芯置于中心位置

可通過控制比例電磁鐵（例如，線圈“b”）直接操作控制閥芯

→控制閥芯與電氣輸入信號成比例地向左移動

→通過具有漸進

流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

關閉線圈

→控制閥芯在壓縮彈簧的作用下返回至中心位置

在斷電狀態下，線圈的復位彈簧使得控制閥芯保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

重要注意事項：

PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！

帶兩個閥芯位置的閥門：（型號 4WREE...A...）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有保護塞來代替第二個比例電磁鐵。

注意：

由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

德國力士樂REXROTH比例閥訂貨號和型號：

R900911004 4WREE6W32-24/G24K31/A1V

R900950341 4WREE6E08-24/G24K31/A1V-655

R900950342 4WREE6E16-2X/G24K31/A1V-655

R900950342 4WREE6E16-24/G24K31/A1V-655

R900907114 4WREE6E32-24/G24K31/A1V

R900925733 4WREE6E32-24/G24K31/F1V

R901453116 4WREE6X00-2X/G24K31/F1V-A22

R900927231 4WREE10E50-23/G24K31/A1V

R900927231 4WREE10E50-2X/G24K31/A1V

R900970089 4WREE10E1-75-2X/G24K31/F1V

R900927356 4WREE10E75-2X/G24K31/F1V

R900703908 4WREE10E1-50-2X/G24K31/F1V

R900927234 4WREE10W1-75-2X/G24K31/A1V

R900927232 4WREE10E1-75-2X/G24K31/A1V

R900949806 4WREE10W50-2X/G24K31/F1V

R900927233 4WREE10W75-2X/G24K31/A1V

R900948360 4WREE10W75-2X/G24K31/F1V

R900962405 4WREE10W1-25-2X/G24K31/F1V

R900933077 4WREE10W1-50-2X/G24K31/A1V

R900965185 4WREE10W1-50-2X/G24K31/F1V

R900976119 4WREE10W1-75-2X/G24K31/F1V

R900924607 4WREE10V75-2X/G24K31/A1V

R900617269 4WREE10V75-2X/G24K31/F1V

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥

4WREE6

規格 6

組件系列 3X

大工作壓力 350 bar

大流量 80 l/min

額定流量 (Δp = 10 bar) 4 … 32 l/min

2 位 4 通或 3 位 4 通結構

用于底板安裝

油口安裝面符合 ISO 4401-03-02-0-05

調整體積流量的方向和大小

通過帶對中螺紋的比例線圈進行起動

彈簧定中的控制滑板

帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)

4WREE 型號的閥門是帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥。

設置

閥門的基本構成包括：

帶連接面的殼體

帶有壓縮彈簧與彈簧座的控制閥芯

帶對中螺紋的線圈

位置傳感器

集成電子元件

可通過橡膠塞進行電氣零電位調節

功能

線圈斷電后，通過彈簧座之間的壓縮彈簧使控制閥芯保持在中心位置

通過控制比例線圈（例如線圈 "b" ）對控制閥芯進行直動式操作

將控制閥芯與電氣輸入信號成比例地向左移動

這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接

在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

帶 2 個閥芯位置的閥門（型號 "4WREE…A…"）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，這兩個閥芯位置閥僅配有線圈 "a" 。其配有螺堵來代替第二個比例線圈。

OBE 中的壓力補償元件 "-967"

為了防止集成電子元件 (OBE) 殼體中形成冷凝水，可以使用電子元件保護膜 (11)。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

注意：

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

PG 裝配件不得打開。

產品選型示例：

4WREE6E16-30/V/24A1

4→4 個主油口

WRE→比例換向閥，直動式，帶電子位置反饋

E→帶集成電子元件 (OBE)

6→通徑6

E1→機能符號

16→16 l/min（4 l/min，8 l/min，32 l/min）

30→組件系列 30 … 39 (30 … 39：安裝和連接尺寸不變）

V→FKM 密封件（M=NBR 密封件）

24→直流電壓 24 V

A1→控制值輸入 ±10 V（F1=控制值輸入 4 ... 20 mA）

型號  4WREE

規格  6

重量

帶兩個線圈的閥  2.6kg

帶一個線圈的閥  2.1kg

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +60°C

存儲溫度范圍含 UV 防護  +5 … +40°C

運輸溫度范圍  -30 … +80°C

長存儲時間  1年（如果遵循存儲條件；請參閱操作說明 07600-B）

正弦試驗，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分鐘/3 個軸

運輸沖擊符合 DIN EN 60068-2-27  15 g/11 ms/3 沖擊/3 個軸

沖擊試驗符合 DIN EN 60068-2-27  15 g/11 ms/1000 次沖擊/3 個軸

大相對濕度  95%

高表面溫度  150°C

MTTFD 值符合 EN ISO 13849  150年

符合性

- CE，符合 EMC 指令 2014/30/EU；根據 EN61000-6-2 和 EN61000-6-3 測試

- RoHS 指令 2015/65/EU

- REACH 條例 (EC) 編號 1907/2006

環境兼容性氣候  環境監測符合 EN 60068-2

液壓

規格   6

大工作壓力

接口 P  350bar

Anschluss A  350bar

油口 B  350bar

接口 T  210bar

建議大流量  80l/min

額定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min

液壓油  HL, HLP, HLPD, HVLP, HVLPD

液壓油允許溫度范圍  -20 … +70°C（-40 … +50°C）

允許粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15

電氣，集成電子元件 (OBE)

電壓類型  直流電壓

電源

公稱電壓  24VDC

下限  19V

上限  36V

大剩余波紋度  2.5Vpp

放大器的電流消耗

大  < 2A

脈沖電流  3A

電磁線圈的電阻

20 °C 時的低溫值  2.65Ω

大高溫值  4.05Ω

占空比

高線圈溫度  150°C

符合 EN 60529 的閥防護  IP65（如果使用的是適合且正確安裝的連接插頭。）

電磁兼容性 (EMC)  抗擾 prEN 50082-2；干擾發射 EN 50081-1

德國力士樂REXROTH比例閥物料號和型號：

R901496433 4WREE6E08-3X/V/24A1

R901496427 4WREE6E16-3X/V/24A1

R901496427 4WREE6E16-30/V/24A1

R901496430 4WREE6E32-3X/V/24A1

R901496430 4WREE6E32-30/V/24A1

R901496435 4WREE6E32-3X/V/24F1

R901514694 4WREE6E32-3X/M/24F1

R901496448 4WREE6E1-32-3X/V/24F1

R901496449 4WREE6W1-08-3X/V/24F1

R901496437 4WREE6W16-3X/V/24A1

R901523727 4WREE6W16-3X/V/24F1

R901496438 4WREE6W32-3X/V/24F1

R901496432 4WREE6W32-3X/V/24A1

R901517467 4WREE6V16-3X/V/24F1

R901496451 4WREE6W1-16-30/V/24F1

R901496451 4WREE6W1-16-3X/V/24F1

R901496441 4WREE6W1-32-3X/V/24F1

R901496442 4WREE6W1-32-3X/V/24A1

R901497575 4WREE6WA16-30/V/24A1

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥

4WRKE

規格 10, 16, 25, 27, 32, 35

組件系列 3X

大工作壓力 350 bar

大流量 3000 l/min

帶主控制閥芯電氣位置反饋和集成電子元件 (OBE) 的先導式二級比例方向閥

調整體積流量的方向和大小

用比例電磁鐵操縱

用于底板安裝：孔圖按 ISO 4401

電氣位置反饋

彈簧對中的主控制閥芯

先導控制閥：?jiǎn)渭?jí)比例方向閥

帶位置控制的主級

4WRAP 6 W7.3X/G24… 型先導控制閥（一級）

先導控制閥是直動式比例閥。控制邊的幾何圖元經過優化，可用作比例方向閥型號 4WRKE 的先導控制閥。比例電磁鐵為帶可拆卸線圈的耐壓密閉型濕式插腳直流線圈。它們可將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。所設線圈磁力將在整個控制行程中保持恒定。

先導控制閥主要由殼體、比例電磁鐵和、控制閥芯和彈簧和組成。在非工作情況下，兩個執行機構都連接到油箱。如果兩個線圈中的一個或勵磁，則磁力會將閥的控制閥芯向彈簧或移動。一旦超過遮蓋量，便會堵塞兩個執行機構中的一個與油箱的連接，轉而連接壓力腔。流體從 P 流向主級的控制腔。

4WRKE 型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。

這種閥門主要由先導控制閥、殼體、主控制閥芯、蓋、對中彈簧、感應式位置傳感器和減壓閥組成。如果沒有輸入信號，則主控制閥芯就會被對中彈簧固定在中心位置。蓋和中的兩個控制腔通過控制閥芯連接到油箱。主控制閥芯通過感應式位置傳感器連接到合適的控制電子元件。主控制閥芯的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器內核的主控制閥芯會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯處于力平衡狀態并停留在該控制位置。控制閥芯行程和控制開口與控制值成比例改變。控制電子元件集成到閥門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。

不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

閥門特征

二級閥的基本設置包括我們的比例閥模塊。“主級零電位”的零電位調節是工廠預設的，可以通過控制電子元件中的電位計，在公稱行程的 ±30 % 范圍內進行調節。拆下蓋殼體前面的保護塞后，方可對集成控制電子元件進行檢修。必須重新調節更換后的先導控制閥或控制電子元件。全部調節工作只能由的專業人員執行。

注意！

零電位更改可能導致系統損壞，故只能由的專業人員執行!

德國力士樂REXROTH比例閥訂貨號和型號：

R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M

R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M

R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M

R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M

R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M

R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V

R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M

R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M

R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V

R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M

R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

力士樂插裝閥LC25A20E7X/
