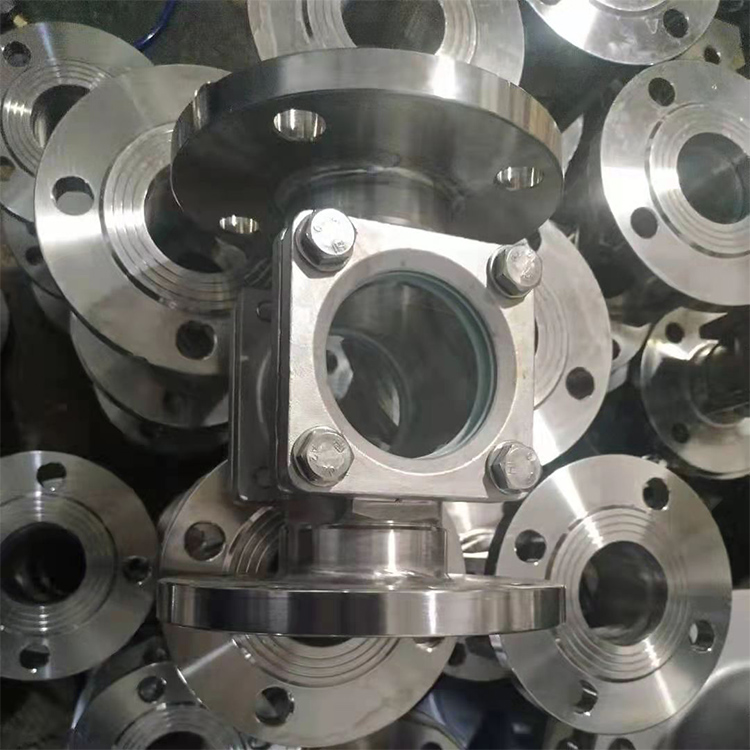

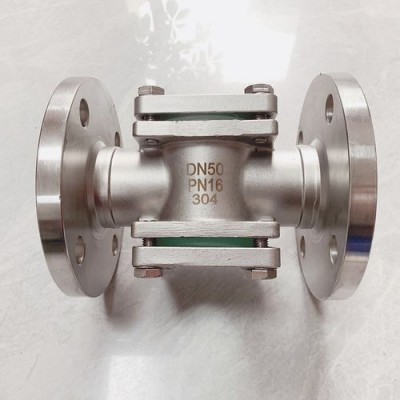

船用視鏡鑄造式法蘭視鏡的詳細信息

一、產品用途：

用于測量或觀察液體、氣體介質的渾濁程度及是否流動情況。

二、產品特點：

1閥體一體化鑄造設計符合儀表閥門制造工藝，外形美觀精密高，抗壓能力更強。

2制造工藝數控化，質量更可靠。

3多元化連接方式適應行業標準更廣。

4安裝方式立、臥雙用，拆卸更便捷。

5 雙視窗結構透視度高觀察更便利。

6視窗易拆卸，維護及保養一體化設計更合理。

三、儀表材質：

本體材質 碳鋼和不銹鋼、銅

視窗材質 鋼化硼硅玻璃、石英玻璃、鋁硅玻璃

鋼化硼硅玻璃 耐壓2.5MPa 耐溫≤200℃

石英玻璃 耐壓10MPa 耐溫≤1000℃

鋁硅玻璃 耐壓6.4MPa 耐溫≤450℃

密封件材質 丁腈橡膠，聚四氟乙烯

玻璃視窗的維護及保養

1、葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵。

2、葉輪視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放。

3、視鏡玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。

以下提供標準玻璃制造工藝物理實驗參數：

耐溫： 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃

耐壓： 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP

4、允許急變溫度＜60℃，玻璃因溫差過大造成破裂。

玻璃檢測標準：參照《化工管道手冊》和HGJ501-502-86 《壓力窗口視鏡》設計制造和驗收。

連接方式：法蘭式（國標） 備注：（法蘭標準可根據客戶需要定制美，日，德標準）

形式：

SG-II直通式

SG-III三通式

SG-BB擺板式

SG-BL玻璃管式

SG-ZZ指針式

SG-NZ逆止式

型號SG等于SJ

法蘭連接式流量指示器

- 型號：SG-YL-1型

- 規格：DN15-DN250 (ANSI 1/2”-10”)

- 耐壓：0.6/1.0/16/25/40 bar

- 耐溫：0℃-195℃

- 材質：不銹鋼,碳鋼或其它

- 葉輪：四氟制造分別由紅籃兩色可選擇，具有高可視度的效果。

- 介質： 水、油、氣體及酸，堿性液體或毒性氣體.
