新疆潛水?dāng)嚢铏C 福建液下高速攪拌器 性能特點

 1、結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；
 2、葉輪具有水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；
 3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，防止沉淀；
 4、電機繞組絕緣等級F級，防護等級為IP68，選用軸承和電機防凝露裝置，使電機的工作更全面；
 5、兩道機械密封；

型號表達方式

攪拌機安裝尺寸：

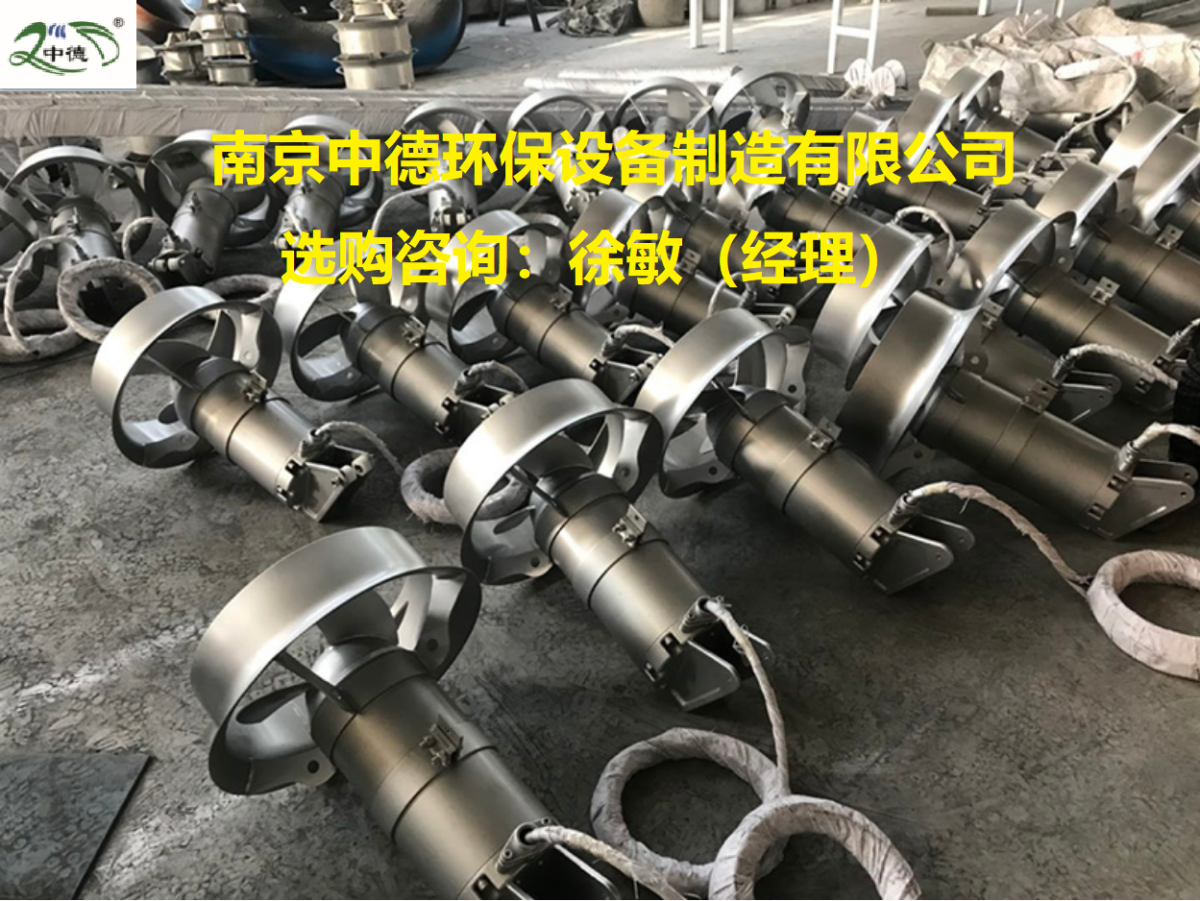

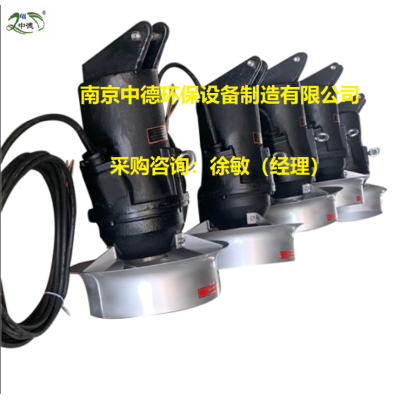

產品實圖：

潛水類攪拌機的選型注意事項
1、每500立方米容積用1KW功率轉距要達到60Nm以上，經過實際檢驗收到效果較好。有的小葉輪快轉速則不能達到此效果。
2、圓型池，跑道型池，環型池可以減少10%功率，方型池，長方形池，三角形池則增加10%功率，池型越大功率相對可以減小。
3、介質密度每增加10%則功率增加30%。
4、方形池、長方形池還可以在葉輪大小、螺旋角、安裝位置、進出水口位置等方面來考慮做到*或小死角。
5、有關流速的問題，有許多推流用攪拌機，則提供原來流速、池型截面、長度等相關數據及要求達到的流速。本公司就能提供相應的產品。這是一個比較復雜的過程。有關選型問題請與供應商。
6、潛水?dāng)嚢铏C的安裝高度
（1）葉輪直徑1米以下池底至攪拌機中心X=葉輪半徑+0.7米。
（2）葉輪直徑1米以上按半徑+1米計算。
（3）可根據池深適當提高或降低安裝高度。

潛水?dāng)嚢铏C的實際應用和傳統長軸攪拌機相比，QJB型潛水?dāng)嚢铏C的優點在于可產生不同的流向。由潛水?dāng)嚢铏C的不同安裝位置，可得到不同效果的多種流動模式。從而在池中創造流動模式，清理攪拌死角。潛水?dāng)嚢铏C所需要的配套功率是按池容積大小，介質的密度、粘度和攪拌介質深度等因素確定的。根據具體情況，可選用一臺或多臺潛水?dāng)嚢铏C。

特別注意潛水?dāng)嚢铏C*潛入水中工作，不能在易燃易爆的環境下或強腐蝕性液體的環境中工作。為了保證攪拌機在不同池型中的運行高校節能，可參考下列典型的安裝形式。

結構特點
混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。

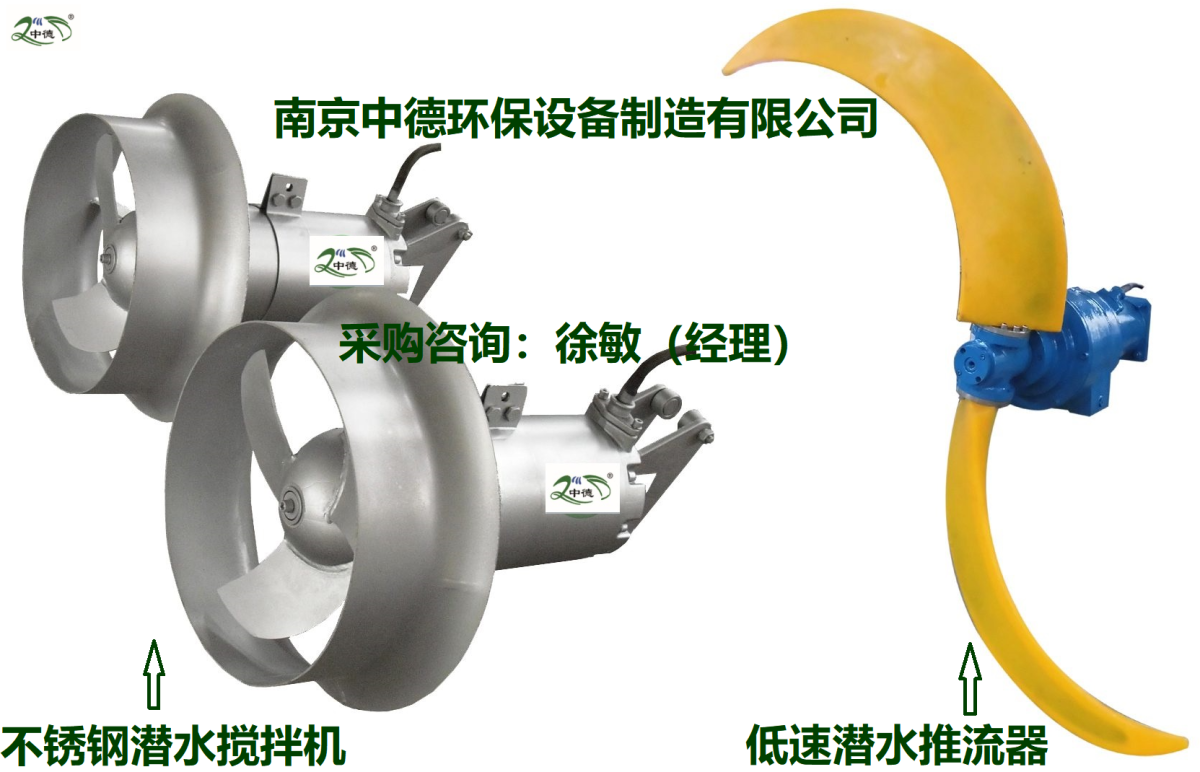

低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑達，服務面積廣。葉輪由聚氨脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能兼有推流和創建水流的作用。
潛水?dāng)嚢铏C的電機繞組為F級絕緣，防護等級為IP68級。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能防止沉淀。根據工藝要求，直聯式潛水?dāng)嚢杩膳鋫溆脤?dǎo)流罩。

潛水?dāng)嚢铏C安裝圖如下：

潛水?dāng)嚢铏C安裝注意事項：混合潛水?dāng)嚢铏C 潛水推流器 潛水推進器 QJB0.85

1、導桿或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；

2、吊鉤在起吊潛水?dāng)嚢铏C時，葉輪端較水平面上應上仰5°-10°

3、通過起吊裝置上的鏈條的調節，使得潛水?dāng)嚢铏C沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水?dāng)嚢铏C的起吊重心處于同一垂直線上

潛水?dāng)嚢铏C安裝系統Ⅳ的安裝

　　2.4.1 安裝順序：

　　導桿 → 托架→ 吊架座 → 起吊架 → 手拉葫蘆 → 起吊環鏈→ 潛水?dāng)嚢铏C → 電纜膨脹鉤 → 電纜固定夾

　　2.4.2 安裝注意事項：

　　a 該安裝系統的安裝不允許用膨脹螺栓固定，用與預埋件焊接的固定方式。

　　b安裝導桿時，應保證導桿與水平面的垂直度(要求垂直度為 0.3mm/m)。

　　c在起吊攪拌機時，應先選擇攪拌機吊梁上合適的起吊孔位置，保證葉輪端上仰約3°~10°;再調整手拉葫蘆掛鉤在起吊架橫梁上起吊孔的位置并旋轉起吊架，直到攪拌機安裝至導桿后，起吊環鏈中心線與導桿中心線基本平行。這里可通過目測及尺測的方法測試。當攪拌機沿導桿下滑接近托架，起吊環鏈處于拉緊狀態時，目測起吊環鏈中心線與導桿中心線是否在同一鉛垂面上,用直尺測量導桿上端至吊環鏈的垂直距離及導桿下端至吊環鏈的垂直距離，誤差應小于 10mm，并保證攪拌機沿導桿緩緩下滑或吊起時無卡阻現象。

　　d在起吊攪拌機時，起吊環鏈不得纏繞，手拉葫蘆手拉鏈槽須正對起吊人。

　　e安裝托架時，應保證托架上橡膠減震塊中心線水平，并與導桿中心線正交，以保證攪拌機運行的平穩性。

　　f電纜的固定位置應適度，既不能過緊受力而損壞電纜，又不能過松造成電纜卷入葉輪中而損壞。電纜夾與電纜間配有橡膠保護套，電纜裝夾后，應保證電纜不得松脫。當電纜裝夾出現夾不緊時，應在電纜外包扎膠帶后再裝電纜夾，以保證電纜不會松脫。

　　g當安裝完畢后，應在手拉葫蘆掛鉤在起吊架橫梁上起吊孔的位置處，作出明顯標記以便維修保養用。然后再拆下起吊環鏈，將其拉緊并固定在起吊架掛鉤上，拆下手拉葫蘆放入室內妥善保管。
