潛水推流器使用安全注意事項及密封泄漏保護措施；潛水推進器性能特點及選擇采購注意事項

潛水推流器概述

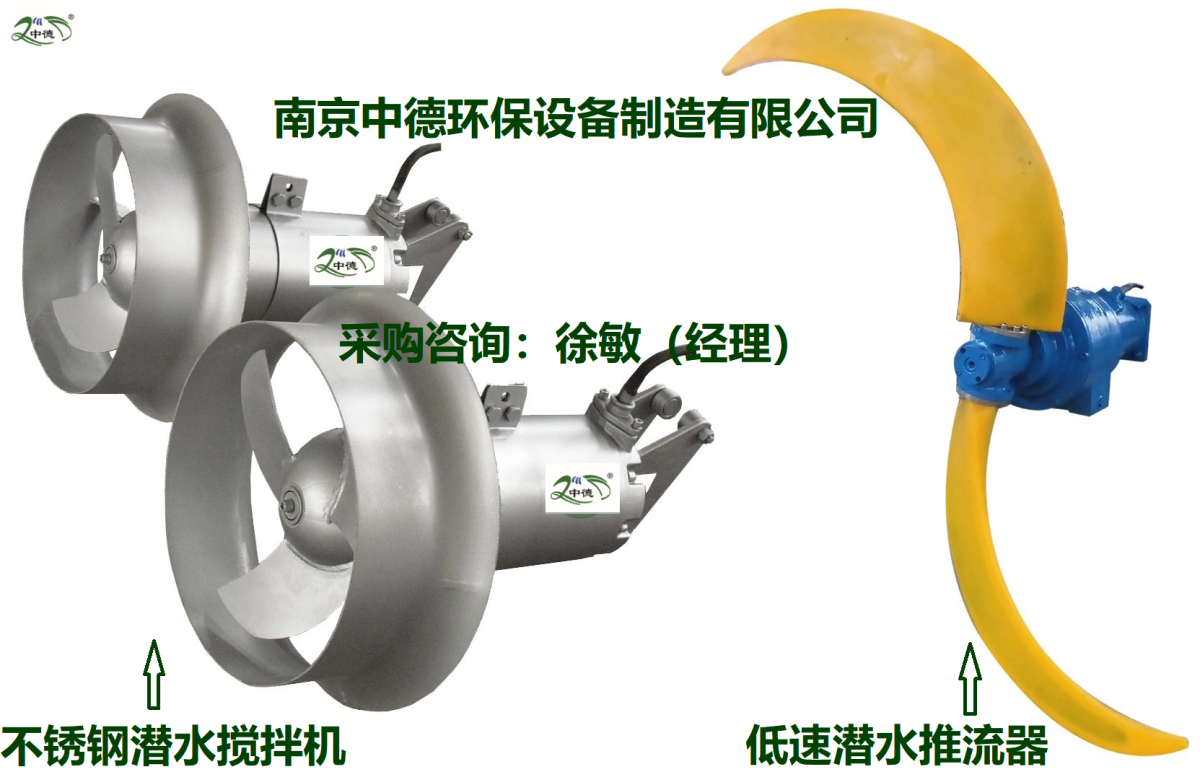

　　潛水推流器 QJB 型多功能螺旋式潛水推流器可分為高速混合攪拌系列和低速推流系列。

　　高速混合系列 QJB 型多功能旋流式攪拌機適用于污水處理廠平衡池、硝化/反硝化池、污泥處理和儲存池，以及工業流程中攪拌含有懸浮物、固雜物的液體，防止沉淀。

　　低速推流系列 QJB 型多功能旋流式攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池、大型硝化及反硝化池、圓盤式活性污泥處理池、消毒車及工業攪拌。

其產生低切向開放式的強力水流，可輕易實現在大容積流體中產生水循環及硝化、脫氮和除磷階段創建水流等。

　　潛水推流器注意事項

　　1、潛水推流器必須完全潛入水中工作；

　　2、不能在易燃易爆或有強腐蝕性液體的環境中工作；

　　3、鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好。

　　4、潛水推進器選型時，槳葉直徑超過 2m，建議使用齒輪箱減速機。

　　潛水推流器安裝

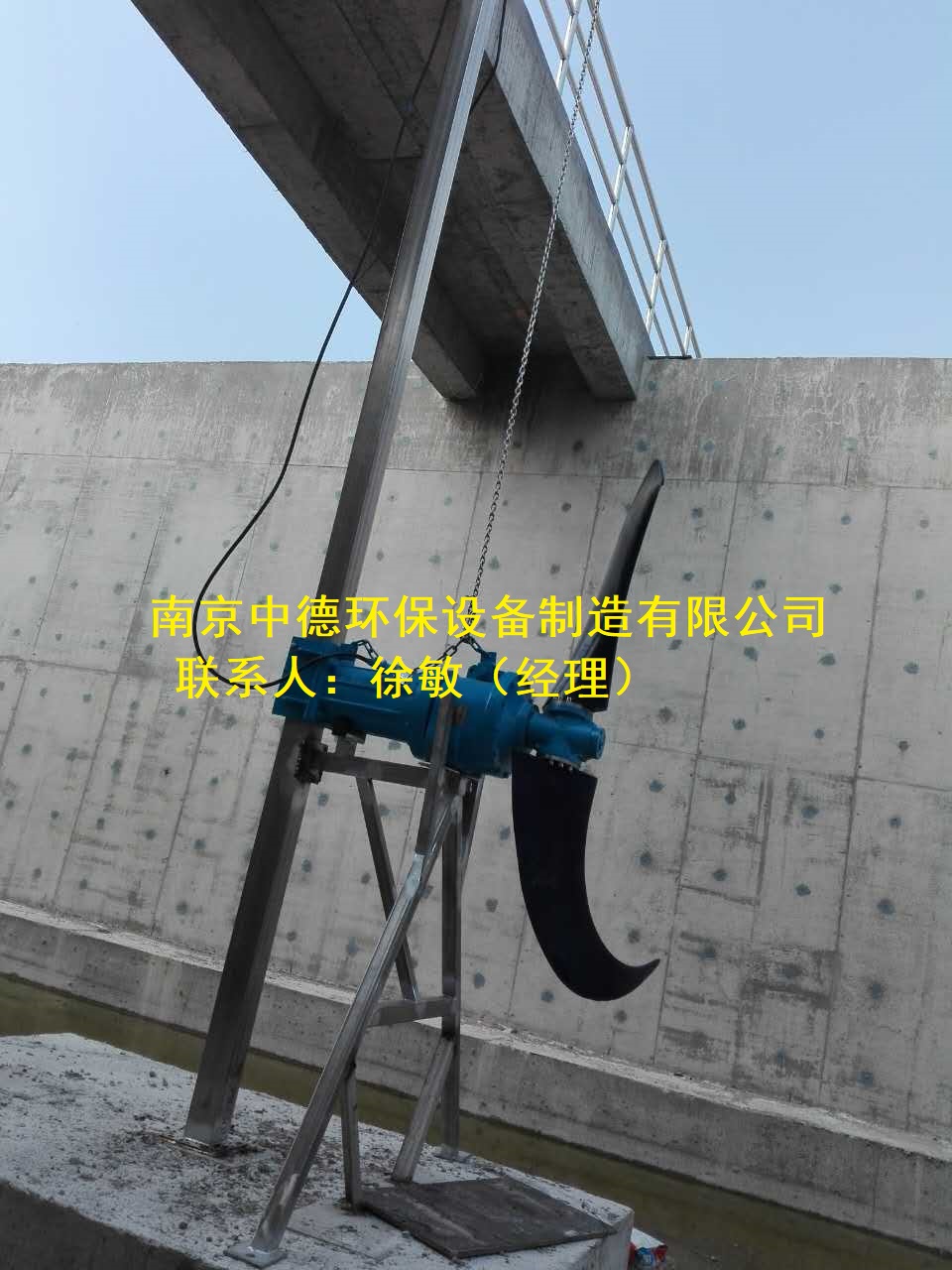

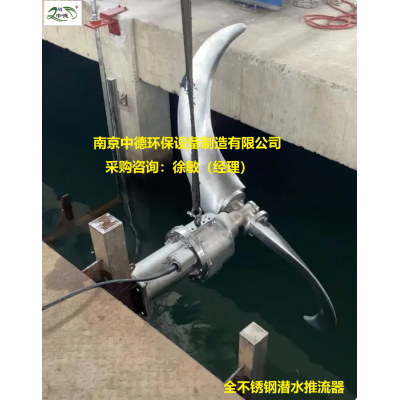

　　潛水推流器的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水推流器。

　　當池深H<4米時建議采用安裝系統一。

　　潛水推流器的潛水深度可以根據需要進行垂直方向的調節，而且在水平賣弄內可繞導桿旋轉的角度為正負60°起吊系統底座、支撐架和下托架與池的有關連接面均采用膨脹螺栓固定，無需預留孔。

　　安裝系統二用導向鋼繩替代導桿，具有運輸方便，現場安裝簡單等特點。

該系統從根本避免了由于運輸引起導桿彎曲的、變形從而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。

在有懸臂池頂的安裝條件下更顯得操作方便可靠。

　　潛水推流器訂貨須知

　　客戶訂貨時，請提供池深H及池形圖，以便廠房加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。

安裝系統中除導桿或導向鋼起吊底座外，多臺潛水推流器可公用一套起吊裝置。如需潛水推流器、潛水曝氣機。可以聯系我們。

　　潛水推流器潛水電機的基本要求

　　1、潛水電機應符合GB/T、2818的規定。

　　2、潛水電機的電氣性能保證值的容差應符合JB/T、8857中的規定。

　　3、潛水電機的定子繞組對機殼的絕緣電阻，冷態時應不小于50M？。

　　4、在頻率為50HZ、額定供電電壓為380V時，電機的定子繞組應能承受試驗電壓有效值為1760V、歷時1min的耐電壓試驗而不被擊穿。

　　潛水推流器使用中的特點與優勢

　　隨著技術的改革與創新，潛水推流器的優勢越來越明顯，下面就給大家介紹一下潛水推流器的結構特點以及分別有怎樣的優勢：

　　1、潛水推流器的內置腔油潤滑動密封系統，密封可靠，不受污水中污物的影響。

　　2、組合式防卡死滑移機構，提升機構上設計軸套定位式雙軸承防塵滑輪，確保滑輪本身轉動靈活，不會發生輪緣摩擦兩面支撐件的情況;設備尾翼上設計適度的移動滑輪組，使其不存在與導軌發生自鎖的現象，保證滑移順暢。

　　3、潛水推流器的底座式承力方式，設備重力由底座承受，運行穩定，避免了傳統的導桿承力方式而引起的晃動和振動。

　　4、微型潛水式傳動箱，結構緊湊、傳動平穩、體積小、重量輕、效率高、故障少、壽命長。

　　5、潛水推流器的導軌式底座支撐結構，既是提升導向機構，又是吸振耦合座承力支撐，提升滑移穩定，支撐受力簡潔可靠，抵抗側向偏心而引起的沖擊載荷能力強。

　　6、一般配置和優良配置，適合用戶需求

　　7、潛水推流器的電纜線設置防拽拉保護裝置，該裝置有兩部分組成，

一是水下進線密封處輔助保護機構，保護進線密封不被拽拉損壞

二是水上防電纜線脫落機構，保護電纜線不會掉落、不會被葉輪纏繞。

　　8、潛水推流器的桁架式帶水安裝裝置，該裝置應市場用戶要求而開發研制，直接在水上固定安裝設備。

　　9、幫助用戶科學選型，配置合理化功率。

　　10、潛水推流器的玻璃鋼葉輪，高強度復合材料，整體式成型、耐腐蝕能力強、水阻小、重量輕、效率高，幾何中心對稱性好、動平衡度高

潛水推流器在污水處理廠適用，潛水推流器的工藝流程中推進攪拌含有懸浮物的稀泥漿、污水、工業過程液體等，能夠創建水流，使攪拌功能加強，不讓污泥進行沉淀，在市政以及工業污水處理工藝流程上發揮了很重要的作用。

潛水推流器機組說明

　　1、設備名稱： 潛水推流器

　　2、型號表示： 潛水推流器：QJB7.5/12/615/3-480

　　3、型號說明：

　　4、用途

　　潛水推流器廣泛用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角。

　　潛水推進器主要用于污水處理廠曝氣池。

　　5、特點

　　結構緊湊、安裝方便、操作簡單、易于維修、配套電機功率小、無噪音，可以隨便安裝。

　　6、使用范圍

　　潛水推流器在下列條件下能正常連續運行：

　　6.1海拔不超過1000m；

　　6.2zui高介質溫度不超過50℃；

　　6.3介質的PH值在5~10之間；

　　6.4液體密度不超過1200kg/m3；

　　6.5長期潛水運行，潛水深度不超過20m。

　　7、技術性能

　　7.1 潛水推流器轉動平衡自如，無卡死、停滯、振動等現象；

　　7.2 潛水推流器（潛水推流器）作密封氣壓實驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

　　7.3 潛水推流器采用雙機械密封結構和唇形密封組織，機械密封保證在15000小時內可靠運行而不需更換；

　　7.4潛水推流器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；

　　7.5 潛水推流器表面噴涂防腐漆，其表面光亮，無污損，碰傷，裂痕等現象；

　　7.6 潛水推流器油室內設有密封泄漏保護裝置；

　　7.7 潛水推流器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

　　7.8 潛水推流器槳葉及轉子采用動平衡試驗，平衡精度為G6.3；

　　7.9 潛水推流器定子繞組內設有潮氣傳感器，以防電機繞組受潮燒毀。

　　8、使用壽命

　　潛水推流器在規定的條件下，首次故障前平均運行時間不小于15000小時，整機使用壽命不小于20年。

　　9、結構設計

　　1）主機

　　潛水推流器為直聯沖壓式結構，采用多級電機，葉片經沖壓成型，精度好，效率高，結構緊湊，體積小，重量輕，操作維護方便，使用壽命長。殼體全部采用不銹鋼制造，外形美觀流暢。

　　潛水推進器采用斜齒輪減速結構，結構緊湊，體積小，重量輕，葉輪通過CFD軟件優化設計，水力性能好。

　　2）接線盒

　　接線盒與周圍液體、電機部分完全密封隔離；

　　冷卻：電機定子由周圍的液體冷卻。

　　3）葉片

　　潛水推流器葉片采用反扭曲曲線設計，使葉輪避免阻塞結渣。

　　潛水推進器葉片為二葉橡膠形，鋼制輪轂，有效防止了葉片的斷裂問題，葉片進口邊向后彎曲，具有自動清洗功能，用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。

　　4）電機

　　電機繞組的絕緣等級為F等級，正常情況下，電機溫度不超過80℃。

　　5）油室

　　潤滑并冷卻密封裝置，軸承座及齒輪與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

　　6）軸承

　　潛水推流器軸承的運行壽命大于80000小時；

　　7）軸密封

　　潛水推流器有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢。

　　8）監測系統

　　定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作。

　　9）材料

　　軸 2Cr13不銹鋼

　　葉輪 潛水推流器：304不銹鋼

　　潛水推進器：強化聚胺脂

　　殼體 潛水推流器：304不銹鋼

　　潛水推進器：GG25鑄鐵

　　導軌安裝系統 碳鋼防腐

　　O型圈 丁晴橡膠

　　機械密封 碳化鎢

　　10、控制系統

　　每臺潛水推流器均引出控制保護信號線，采用專用控制柜進行控制保護，具有對設備進行過載、缺相、短路、泄漏、超溫等保護功能和提供相應的信號指示，可確保機組可靠運行，并具有PLC接口。
