QJB3/8-400/3-740/S混合式潛水攪拌機安裝圖；厭氧池潛水攪拌器廠家維修保養手冊

QJB3/8-400/3-740/S 厭氧池潛水攪拌機廠家維修保養及 淺談攪拌機的馬達

　　攪拌機是污水治理廠不可以缺少的一種設備，在工業運用中十分廣泛，其主要工作我們從它的名字就可以聽出來，潛到水下攪拌工作。

　　我們知道水的阻力是非常大的，所以一般的小功率攪拌機在水下運作十分吃力，并且在工作環境惡劣的地方還可能造成間接性短路，從而造成機械損毀。

所以選擇穩定的攪拌機對日后的工作效率十分重要。我們的攪拌機每500平方米容積就要使用1千瓦功率使得馬達的轉速在60NM以上，相關人員檢測出有一小部分的小葉輪快轉攪拌機是不能達到這種效果的。

　　市面上有一種氣動馬達，采用這種馬達的攪拌機不會空載運轉，由于是葉片式馬達。所以非常適合攪拌機來使用，并且該馬達重量輕巧，設計簡單，價格低廉以及在使用方面是非常的節能。

　　我司在全國各大省會城市均有網點。歡迎前來咨詢。

　　歡迎各界朋友來電咨詢，來廠考察！有意向者可免費提供設計圖紙。質保兩年

　　QJB3/8-400/3-740/S 厭氧池潛水攪拌機廠家維修保養

　　使用攪拌機表面保護材料需要達到的要求

　　眾所周知，潛水攪拌器在使用過程中會遇到汽蝕、磨損等連帶損壞，這一直是設備運行、維護和管理中的一個難題。

為了保護攪拌機設備盡可能的破壞少，加強設備的過流部件表面磨蝕，我們使用不銹鋼或其他室外硬質合金制造葉片，葉輪，潛水攪拌器的表面也應受到保護。

對于我們使用的攪拌機的表面保護，它應該能滿足下列要求。

　　1。強度和硬度高，抗汽蝕和沖刷。

　　2。具有吸收沖擊能量的韌性。

　　3.它具有很高的粘結強度，以確保涂層不會在攪拌機高速水流每秒30到35米的情況下剝落。

　　4。涂層材料價格必須適中，以確保大中小型車站和大面積大中型泵站的推廣和使用。

　　5。涂層材料應無毒、不易燃、易爆，運輸方便，不污染周圍環境。

　　對攪拌機表面的保護可以減少使用過程中受到的損害，延長攪拌機的使用壽命。

　　您的一個電話，15分鐘    給你報價，供您參考比較！

　　QJB3/8-400/3-740/S 厭氧池潛水攪拌機廠家維修保養

　　攪拌機的密封

　　攪拌機作為一種主要的閥門齒輪，目前不僅在工程上被采用，用于建筑工程、水泥攪拌過程中，

實際上在攪拌機中不僅僅是建筑材料的發展，在他們的生活中也同樣可見。現在生活水平不斷提高，許多多功能設備出現在人們的生活中。

　　這包括攪拌榨汁機，這是一個攪拌機的主要用途，它可以通過攪拌混合器的混合改性。這種家用榨汁機具有一定的切割能力，通過攪拌葉輪旋轉產生動力，切割和攪拌一些水果，然后攪拌。

　　這種效果也反映了攪拌機的主要特點，并且作為一種混合器，其也與眾不同，這種推流式潛水混合器及其配套的潛水電機應采用雙機械密封，也稱潛水逆變器。

該機電機的機械密封應良好，無滲漏，防護等級應滿足F級要求。推流式攪拌機的機械密封應良好。內腔應能承受10min，無滲漏為0.2MPa壓力。

一 、產品信息

QJB混合式潛水攪拌機為混合攪拌和低速推流兩大系列產品。

二 、結構簡介及性能特點

1.潛水攪拌機結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。

2.潛水攪拌機葉片具有自潔功能，可防雜物纏繞、堵塞。

3.潛水攪拌機與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，防止沉淀。

4.潛水攪拌機電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加可靠。

5.潛水攪拌機機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

三、QJB混合式潛水攪拌機產品說明

QJB0.85/8-260/3-740c

QJB------潛水攪拌機（推流器）的拼音縮寫

260-----葉輪名義直徑

740-------葉輪轉速

0.85------電機功率（KW）

配用功率范圍：0.85-10KW

葉輪直徑范圍：260-615mm

葉輪轉速范圍：180-980r/min

推力范圍：≤2900N

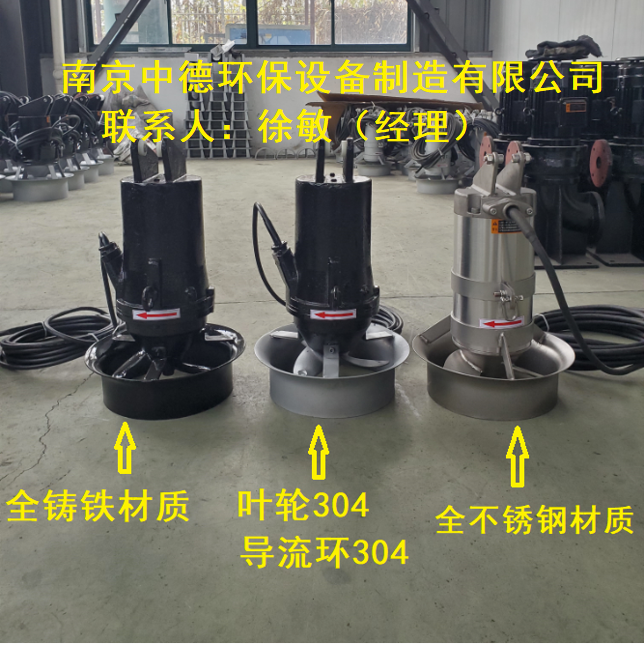

材質：鑄鐵/鑄造全不銹鋼 可根據客戶要求定做

四 、用途及適用條件

混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

潛水攪拌機可在下列條件下正常連續運行：

★ 介質溫度不超過40°C

★ 介質的PH值在5-9

★ 介質密度不超過1150KG/M^3

★長期潛水運行，潛水深度一般不超過20米

五、 選型注意事項

為保證潛水攪拌機取得運行效果，請使用方提供如下資料：

◎ 運用目的

◎ 池型及尺寸，包括水深

◎ 攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。

　　
六、產品結構圖

　　　　

　　七、安裝系統

　　潛水攪拌機的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。

　　當池深H<4米時建議采用安裝系統一。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平賣弄內可繞導桿旋轉的大角度為正負60°起吊系統底座、支撐架和下托架與池的有關連接面均采用膨脹螺栓固定，無需預留孔。安裝系統二用導向鋼繩導桿，具有運輸方便，現場安裝簡單等特點。該系統從根本避免了由于運輸引起導桿彎曲、變形從而影響正常使用的情況，并改變了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂?shù)陌惭b條件下更顯得操作方便可靠。

　　客戶訂貨時，請?zhí)峁┏厣頗及池形圖，以便廠房加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾撈鸬醯鬃猓嗯_攪拌機可公用一套起吊裝置。

　　八、安裝注意事項

　　◎?qū)U或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；

　　◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面應上仰5°-10°；

　　◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

　　九、系統安裝圖　
　　　
　　十、潛水攪拌機選型

潛水攪拌機型號    功率    電流    葉輪直徑    葉輪轉速    推力    重量    安裝系統

KW    A    mm    r/min    N    kg

QJB0.37/6-220/3-960C    0.37    1.3    220    960    138    45    系統Ⅰ/Ⅱ

QJB0.55/4-220/3-400C    0.55    1.6    220    400    145    45    系統Ⅰ/Ⅱ

QJB0.75/8-260/3-740C    0.85    3.1    260    740    165    65    系統Ⅰ/Ⅱ

QJB0.85/8-260/3-740C    0.85    3.1    260    740    165    65    系統Ⅰ/Ⅱ

QJB1.5/6-260/3-980C    1.5    4    260    980    300    65    系統Ⅰ/Ⅱ

QJB2.2/8-320/3-740C    2.2    5.9    320    740    320    70    系統Ⅱ

QJB4/6-320/3-960C    4.    10.3    320    960    610    70    系統Ⅱ

QJB5.5/8-640/3-232C    5.5    13.5    640    232    1200    184    定做

QJB7.5/6-640/3-303C    7.5    17.5    640    303    2400    229    定做

QJB11/6-790/3-303C    11    25.4    790    303    6500    389    定做

QJB15/6-790/3-368C    15    34.5    790    740    4000    389    定做

QJB1.5/8-400/3-740S    1.5    5.4    400    740    600    70    系統Ⅰ/Ⅱ

QJB2.5/8-400/3-740S    2.5    9    400    740    800    70    系統Ⅱ

QJB4/12-620/3-480S    4    14    620    480    1400    184    系統Ⅱ/Ⅲ

QJB4/6-400/3-980S    4    12    400    980    1200    73    系統Ⅱ/Ⅲ

QJB5/12-620/3-480S    5    18.2    620    480    1800    184    系統Ⅲ

QJB7.5/12-620/3-480S    7    27    620    480    2600    229    系統Ⅲ

QJB10/12-620/3-480S    10    32    620    480    3300    229    系統Ⅲ

　十一、流速圖：

　　以下流速場是在清水中，邊界水流速度為V=0.1m/s工況下　

　　十三、池形安裝圖：

   2.5    9    400    740    800    70    系統II

QJB4/12-620/3-480S    4    14    620    480    1400    184    系統II/III

QJB4/6-400/3-980S    4    12    400    980    1200    73    系統II/III

QJB5/12-620/3-480S    5    18.2    620    480    1800    184    系統III

QJB7.5/12-620/3-480S    7.5    27    620    480    2600    229    系統III

QJB10/12-620/3-480S    10    32    620    480    3300    229    系統III

產品包裝圖
