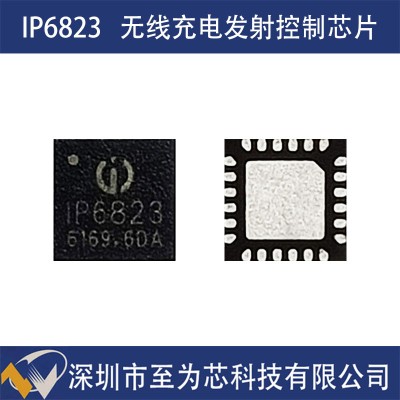

IP6823英集芯全橋功率MOS高集成15W充電功率無線充發射控制SOC芯片

英集芯IP6823是一款集高性能、低功耗、小體積于一體的無線充電發射控制SOC芯片。以下是對該芯片的詳細解析：

一、產品概述

型號：IP6823

封裝形式：QFN-24

應用領域：廣泛應用于無線充電發射座等電子產品中

二、技術特點

1、高集成度：

IP6823內部集成了H橋驅動模塊、ASK通訊解調模塊、適配器快充Sink協議等必要的無線充電資源，使得芯片功能強大且緊湊。

2、符合標準：

該芯片符合WPC Qi標準，支持BPP、PPDEPPDEPPDEPPDE、EPP等多種協議，確保了與市場上主流無線充電設備的兼容性。

3、功率支持：

集成2P2N H橋驅動，外配全橋功率MOS，支持5W至15W的充電功率，滿足不同設備的充電需求。

4、快充協議：

集成DP&DM、PD快充功能，支持PD3.0快充協議，快充電壓支持5V/9V/12V檔位，提升了充電效率。

5、固件升級：

集成MTP ROM，支持固件升級，使得芯片的功能可以隨著軟件更新而不斷優化。

6、安全保護：

內置完善的保護措施，包括空載和帶載異物檢測、NTC溫度檢測、線圈電壓振幅限制、輸入過壓/欠壓/過流保護等，確保充電過程的安全可靠。

7、動態功率管理：

支持輸入電源動態功率管理（DPM），可以根據不同的輸入電源自動調整輸出功率，提高能源利用效率。

三、性能參數

功耗：工作待機功耗為10mA，睡眠模式下功耗小于50uA，有助于降低整體能耗。

工作溫度：低溫工作溫度可能為-10°C至-50°C不等，高溫工作溫度可能為80°C至100°C不等。具體工作溫度范圍需參考產品規格書。

電源電壓：電源電壓可能為4V至9V不等。

關于價格：

由于電子元器件價格有浮動，店鋪所展示的價格不能作為成交價，請與客服詢價為準！

關于樣品：

1、申請樣品需要提供個人名片及公司信息。

2、客戶免費申請樣品，需要提供方案設計的原理圖和PCB文件資料，方便工程審板。

3、本公司提供的芯片樣品，每次申請上限3個品類，需要樣品可咨詢客服。

4、所有樣品均不承擔運費，涉及到樣品收費階段的情況，可以在批量下單時返還扣除樣品費。

關于方案：

1、本公司免費提供現有方案及技術協助，原廠技術支持！

2、所有定制方案均要收取押金，請咨詢客服！
