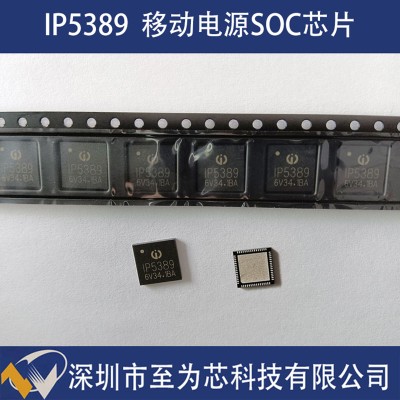

IP5389英集芯3路C口快充移動電源管理芯片100瓦功率輸出

IP5389 是一款集成 QC2.0/QC3.0/QC3+輸出快充協議，AFC/FCP/SCP/VOOC 輸入輸出快充協議、USB C PD2.0/PD3.0輸入輸出協議、USB C PD3.0 PPS 輸出協議、兼容 BC1.2/蘋果手機、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理芯片，為快充移動電源提供完整的電源解決方案。

特征：

1、同時支持多個 USB 口

2 個 USB A 口輸出

1 個 USB C 口輸入/輸出

1 個 USB B 口或 Lightning 口輸入或 C 口輸入/輸出

2、快充規格

任意一個口都支持快充

集成 QC2.0/QC3.0/QC3+輸出快充協議

集成 FCP 輸入/輸出快充協議

集成 AFC 輸入/輸出快充協議

集成 SCP 輸入/輸出快充協議

集成 VOOC 輸入/輸出快充協議

集成 DRP try.SRC 協議，PD3.0 輸入/輸出快充

兼容 BC1.2、蘋果手機快充

3、集成 USB Power Delivery（PD2.0/PD3.0）協議

支持 PD2.0 雙向輸入/輸出協議

支持 PD3.0 雙向輸入/輸出，PPS 輸出協議

支持 5V，9V，12V，15V，20V 電壓檔位輸入

支持 5V，9V，12V，15V，20V 電壓檔位輸出

支持 PPS 20mV/step 輸出電壓檔位

集成硬件的雙向標記編解碼（BMC）協議

集成物理層協議（PHY）

集成硬件 CRC

支持 Hard Reset

集成對 E-MARK 線纜的識別和支持

4、集成功率控制

集成雙向 BUCK-BOOST 升降壓功率 NMOS 驅動

集成 charge-pump 控制外置路徑 NMOS

5、充電規格

自適應充電電流調節

支持 3.65V、4.15V、 4.2V、4.3V、4.35V、4.4V電池

支持 2/3/4/5 節串聯電芯

支持磷酸鐵鋰電池 3.65V 充電

6、放電規格

輸出功率 100W

同步開關放電 5V 2A 效率達 97%以上

支持線補

7、電量顯示

內置 14bit ADC 和電量計

支持 4 顆 LED 電量顯示

支持 88、188 等各種數碼管電量顯示

支持外部 PIN 選數碼管或 LED 燈做電量顯示

可自學習的電量計，電量顯示更均勻

初始電池容量 PIN 選配置

8、其他功能

自動檢測手機插入和拔出

快充狀態指示

支持電池溫度檢測

智能識別負載，輕負載自動進待機

支持多種按鍵模式選擇

內置照明燈驅動

9、多重保護、高可靠性

輸入過壓、欠壓保護

輸出過流、過壓、短路保護

電池過充、過放、過流保護

IC 過溫保護

充放電電池溫度 NTC 保護

ESD 4KV，輸入（含 CC/DP/DM 引腳）耐壓 30V

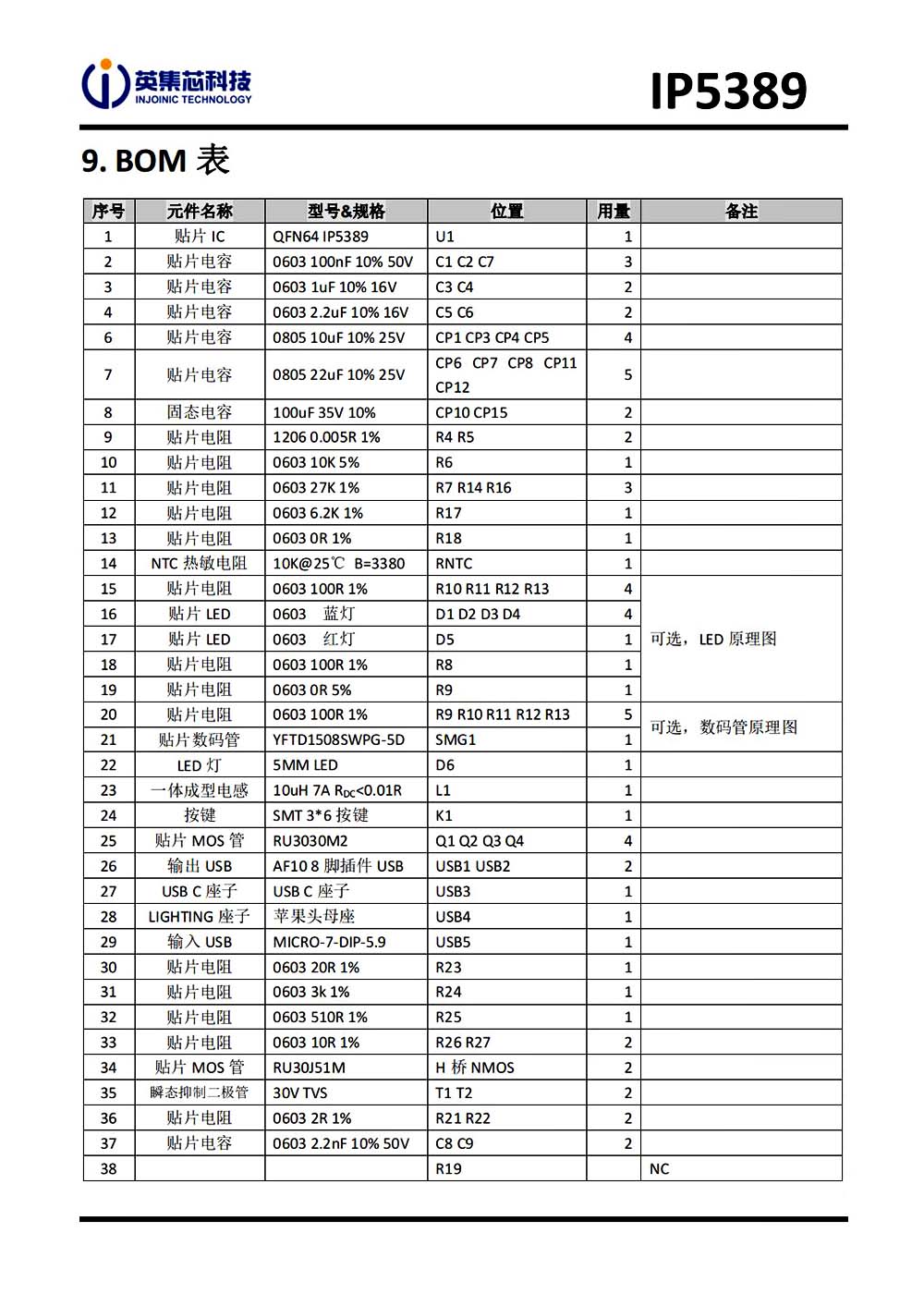

10、BOM 極簡

內置開關功率 MOS 驅動

單電感實現充電、放電功能

11、封裝QFN64

應用：

移動電源、充電寶

手機、平板電腦等便攜設備
