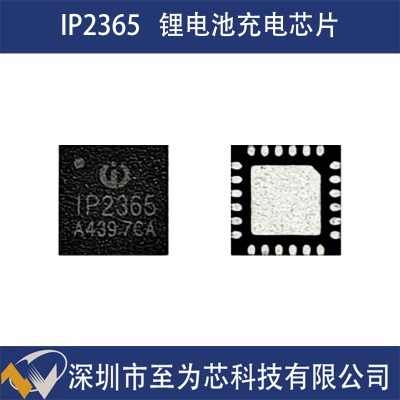

IP2365 英集芯 26V電壓 鋰電池降壓充電芯片 4節串聯 3A充電電流

IP2365 是一款功能豐富的集成同步開關降壓轉換器，專為1至4串鋰電池或鋰離子電池的充電管理而設計。這款芯片通過其高度集成的特性和多種保護功能，為電池充電應用提供了高效、安全的解決方案。以下是對其特性和應用的詳細解析：

特性解析

1、內置功率MOS：內置功率MOSFET減少了外部元件的需求，簡化了電路設計，并提高了整體效率。

2、寬輸入電壓范圍：支持5V至26V的輸入電壓范圍，使其能夠靈活應用于多種電源環境，如USB充電器、車載充電器等。

3、多串電池支持：支持1至4串鋰離子電池的充電，提供了廣泛的電池配置靈活性，適用于不同容量和電壓需求的電池組。

4、大電流充電能力：充電電流可達3A，快速為電池充電，縮短充電時間。

5、高開關頻率：250kHz的開關頻率有助于減小外部濾波元件的尺寸，進一步節省空間。

6、靈活的電流調節：支持通過外接電阻調節充電電流，無論是輸入端還是電池端，都能實現精確的電流控制。

7、安全保護功能：

NTC溫度保護：通過外接NTC熱敏電阻監測電池溫度，防止過熱導致的安全問題。

輸入欠壓保護：可通過外接電阻調節輸入欠壓保護電壓，確保在電壓過低時停止充電，保護電池和設備。

輸出過流、短路保護：防止輸出電流過大或短路導致的損壞。

輸入過壓保護：防止輸入電壓過高對芯片和電池造成損害。

整機過溫保護：內置溫度傳感器，當芯片溫度過高時自動停止工作，防止熱損壞。

8、LED充電狀態指示：提供直觀的充電狀態指示，方便用戶了解充電進度。

9、高ESD保護：4kV的ESD保護能力，增強了對靜電放電的抵抗能力，提高了芯片的可靠性。

10、QFN24封裝：緊湊的封裝形式，適合空間受限的應用場景。

應用領域

鋰電池/鋰離子電池充電：廣泛應用于便攜式設備、電動工具、無人機、電動車等領域的電池充電。

磷酸鐵鋰電池充電（需定制）：雖然標準型號可能不支持磷酸鐵鋰電池的直接充電，但通過定制服務，IP2365也可以應用于磷酸鐵鋰電池的充電管理，滿足特定市場需求。

總之，IP2365憑借其豐富的功能和強大的安全保護機制，成為鋰電池/鋰離子電池充電領域的理想選擇。
