英集芯IP5123是一款集成了線性充電、MCU和輸出MOS三合一的極簡SOC芯片，適合用于控制小型電子設備的馬達、充電以及簡單的I/O操作。為剃須刀、電推剪等小型電子產品提供了一個高效、經濟的解決方案。

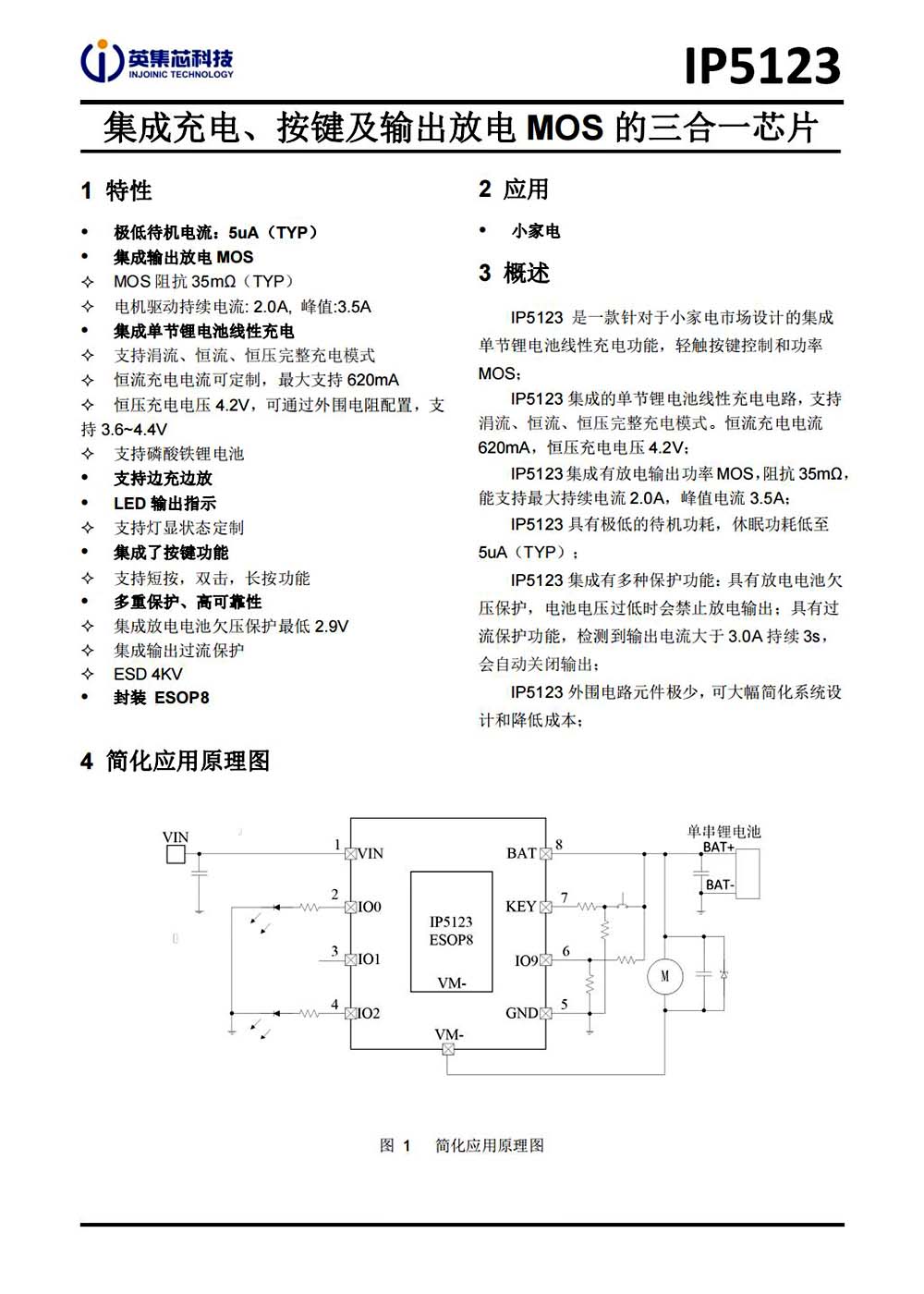

特征：

1. 電池充電功能

單節鋰電池線性充電：支持對單節鋰電池進行線性充電。

完整充電模式：包括涓流、恒流、恒壓三個階段，確保電池安全、有效地充滿。

恒流充電電流：可達620mA，可以根據需要進行定制。

恒壓充電電壓：設置為4.2V，但可以通過外圍電阻配置在3.6V至4.4V范圍內調整。

支持磷酸鐵鋰電池：滿足不同類型電池的需求。

2. 放電和功率輸出

集成放電輸出功率 MOS：帶有阻抗為 35mΩ（TYP）的功率 MOS，用于控制電池的放電輸出。

持續電流與峰值電流：支持2.0A的持續電流和3.5A的峰值電流，適合電機驅動等應用。

3. 待機功耗與節能

極低待機電流：休眠功耗低至5uA（TYP），非常適合低功耗設備。

4. 按鍵控制與 LED 指示

集成按鍵功能：支持短按、雙擊、長按等多種按鍵操作，方便用戶進行交互。

LED輸出指示：提供LED指示功能，可以定制燈顯狀態，以顯示電池狀態、充電狀態等。

5. 保護功能

放電電池欠壓保護：當電池電壓過低時，禁止放電輸出，以保護電池。

過流保護功能：當檢測到輸出電流大于3.0A并持續3s時，自動關閉輸出，以防止設備損壞。

ESD 4KV：提供高達4KV的靜電放電（ESD）保護，提高設備的可靠性。

6. 簡化設計與降低成本

外圍電路元件極少：通過集成多種功能，可以大幅簡化系統設計和降低成本。

7. 封裝

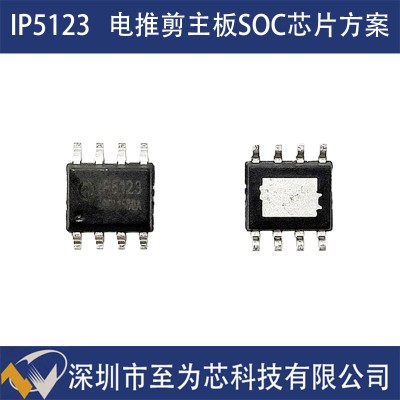

ESOP8 封裝：采用ESOP8封裝，方便PCB布局和制造。

8. 其他特性

支持邊充邊放：允許在充電的同時進行放電操作。

多重保護、高可靠性：通過集成多種保護功能，確保設備的高可靠性和安全性。

剃須刀和電推剪的應用

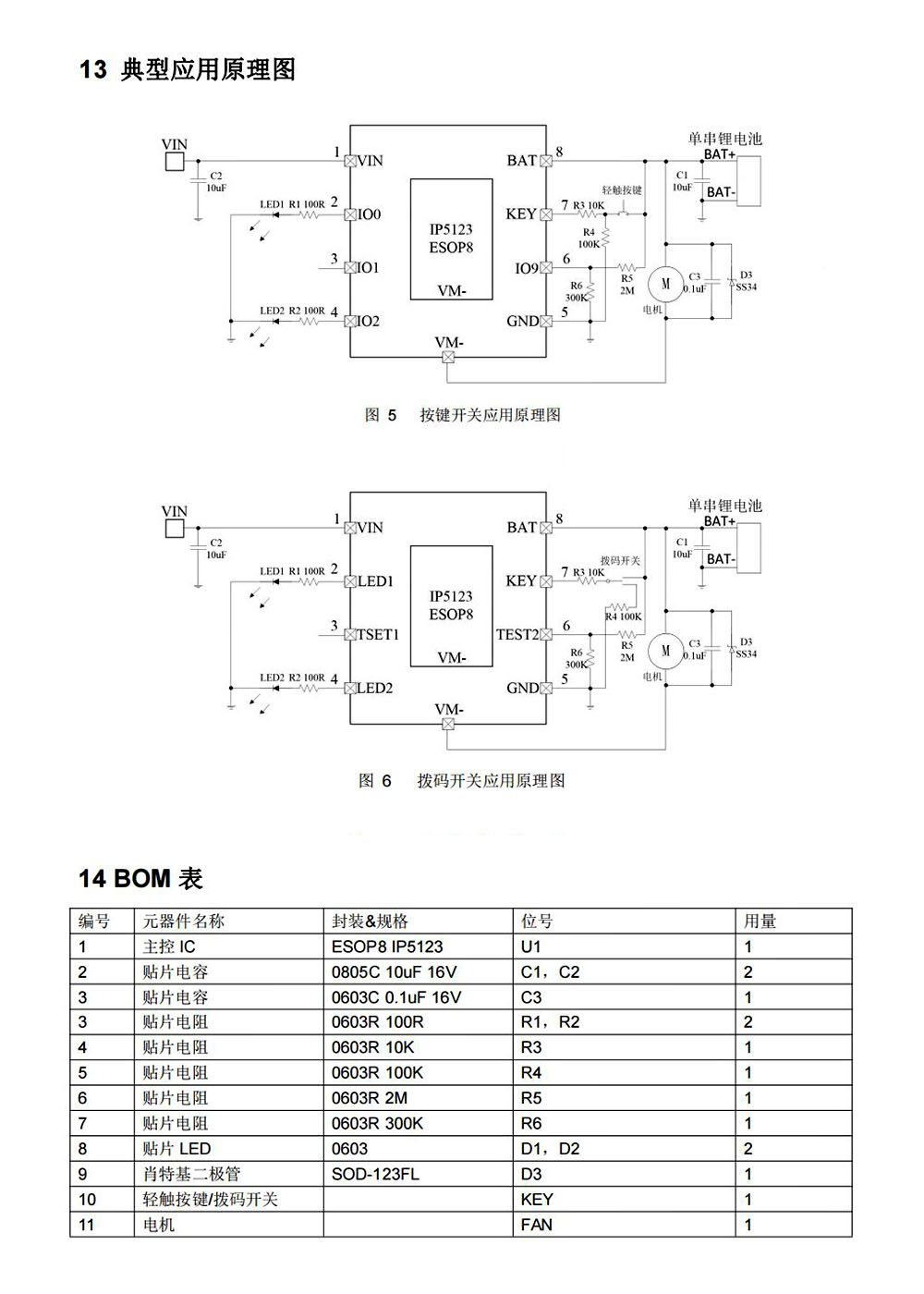

馬達控制：IP5123集成的MOS可以方便地控制直流馬達的開關，適用于工作電流較小的馬達產品，如剃須刀和電推剪。

充電功能：內置的充電芯片滿足了電池充電的需求，簡化了電路設計。

其他功能：通過4個IO口，可以實現燈顯控制、短路保護、PWM調壓檢測等功能，增強了產品的安全性和易用性。

其他應用領域

手電筒：通過替換馬達為LED，可以制作功率較小的手電筒。

睫毛器：通過控制發熱絲加熱，可以實現睫毛定型的功能。

其他小型電子產品：如衣服毛球修理器、鼻毛修剪器等，都可以利用IP5123實現簡單控制和驅動功能。

結論

IP5123以其高度集成、低成本和易用性，在小型電子產品領域具有廣泛的應用前景。尤其對于需求量大、單價不高的產品，如剃須刀、電推剪等，使用IP5123可以顯著降低成本和提高生產效率。同時，其靈活的IO口配置和可擴展性也使得它適用于其他需要簡單控制和驅動的應用場景。隨著市場的不斷擴大，IP5123有望在未來進一步拓展其應用領域。
