IP2332 英集芯 單節鋰電池同步開關降壓充電芯片 5V輸入 2.4A電流

IP2332是英集芯推出的單節鋰電池同步開關降壓充電管理芯片，專為移動電源、藍牙耳機、智能穿戴等便攜設備設計。其核心優勢在于高集成度、低功耗與多重保護機制：

內置功率MOS：采用同步開關架構，僅需極少外圍器件（如電感、電容），顯著降低BOM成本并縮小PCB尺寸。

高效充電：在5V輸入、3.7V/2A條件下轉換效率達92%，減少能量損耗與發熱。

靈活適配：充電電流2.4A（可通過外部電阻調節），兼容標準鋰電池（4.20V）及磷酸鐵鋰電池（3.5V~4.4V定制）。

一、關鍵參數與功能特性

1、輸入輸出特性

輸入電壓：5V（支持智能調節充電電流，防止適配器過載）。

充電電流：2.4A，支持通過外部電阻靈活設置。

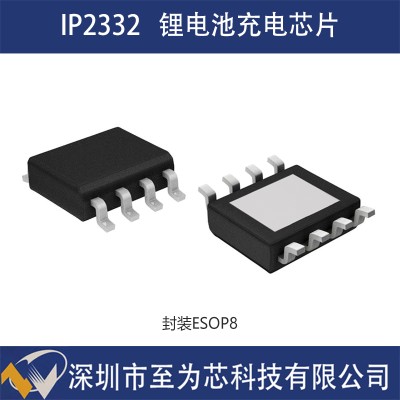

封裝形式：ESOP8（尺寸6.6mm×8.3mm×2.8mm），適配小型化設計需求。

2、保護機制

輸入保護：欠壓、過壓保護。

輸出保護：過充保護。

溫度保護：NTC溫度監測（支持5段式JEITA標準），低溫/高溫停止充電，中低溫/中高溫減小充電電流或電壓。

芯片級保護：過溫保護、ESD 4KV防護。

3、狀態指示與擴展功能

LED顯示：支持2路LED燈，LED1具備恒流輸出功能（無需限流電阻）及呼吸燈定制。

低功耗設計：當VIN=0時，BAT端耗電小于2μA，延長電池壽命。

二、技術架構與創新點

1、同步開關降壓架構

內置功率MOS替代傳統外置方案，減少元件數量，簡化PCB布局。

開關頻率500KHz，平衡效率與電磁干擾（EMI）表現。

2、高度集成化設計

集成軟啟動功能，避免啟動時電流沖擊。

支持磷酸鐵鋰電池充電，電壓范圍可定制，適配多樣化應用場景。

3、兼容性與靈活性

充電電流通過外部電阻設置，適配不同電池容量需求。

支持Type-C接口等主流充電協議，提升用戶體驗。

三、典型應用場景

1、消費電子領域

TWS耳機充電倉：為單節鋰電池提供同步降壓充電，支持快速補電。

2、移動電源與儲能設備

適用于5V輸入的移動電源方案，支持2.4A快充輸出，降低充電時間。

3、智能穿戴設備

為智能手表、手環等小型設備提供緊湊、低功耗的充電解決方案。

四、市場優勢與用戶價值

成本優化

減少外圍器件數量，降低BOM成本約20%~30%。

緊湊封裝節省PCB空間，助力產品輕薄化設計。

安全可靠

多重保護機制覆蓋輸入、輸出、溫度及芯片級異常，確保充電安全。

兼容JEITA標準，適應不同環境溫度下的充電需求。

開發便捷

提供完整的技術文檔與支持，縮短產品上市周期。

五、行業對比與選型建議

與線性充電方案對比：IP2332效率提升約30%，發熱量顯著降低，適合大電流充電場景。
