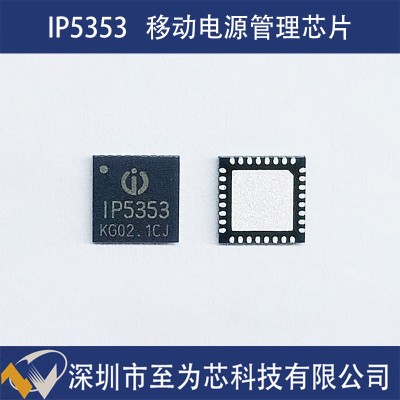

IP5353 英集芯 22.5W移動電源充電管理芯片 雙向快充 NTC保護

英集芯 IP5353 是一款高度集成的電源管理芯片，專為快充移動電源設計，具備多種快充協議支持和豐富的功能特性，能夠顯著提升移動電源的性能和用戶體驗。

核心特點

1、全面快充協議支持

支持 SCP、FCP、AFC、QC2.0/3.0、PD2.0/3.0等主流快充協議，兼容性極強。

支持 PPS（可編程電源供應），可實現 3.3V-11V 電壓靈活調節，滿足不同設備的快充需求。

支持 BC1.2、Apple 2.4A、三星 DCP 等通用充電協議，適配更多設備。

2、高效能電源管理

同步開關升壓系統：提供高達 22.5W 的輸出能力（10V/2.25A），效率高，發熱低。

同步開關充電系統：支持 18W 充電（5V/3A 或 9V/2A），電池端充電電流可達 5.0A，充電速度快。

多口輸出：支持 4 路 USB 口快充，可同時為多個設備充電，且每個 USB 口均支持快充。

3、智能功能與保護

電量顯示：支持 4 顆 LED 電量指示燈，實時顯示剩余電量。

照明功能：內置照明燈驅動，支持手電筒功能。

按鍵功能：支持按鍵控制，方便用戶操作。

多重保護：內置輸入過壓、欠壓保護，輸出過流、過壓、短路保護，電池過充、過放、過流保護，芯片過溫保護，以及 NTC 電池溫度監測，確保使用安全。

I2C 控制接口：支持 I2C 通信，方便實現智能控制和功能擴展。

4、高集成度與低成本

集成同步升/降壓轉換器、電池充電管理、電池電量指示等多功能，外圍器件極少，BOM 成本低。

單電感實現充電、放電功能，簡化電路設計，降低 PCB 尺寸和成本。

應用場景

移動電源：為手機、平板電腦、藍牙耳機等設備提供快速充電。

便攜式存儲電源：支持大容量電池，滿足長時間戶外或旅行使用需求。

其他便攜設備：如充電寶、應急電源等。

優勢總結

協議全面：支持市面上主流的快充協議，兼容性強。

性能高效：22.5W 輸出、18W 充電，滿足快速充電需求。

功能豐富：多口輸出、電量顯示、照明、按鍵等功能，提升用戶體驗。

安全可靠：多重保護機制，確保使用安全。

成本低廉：高集成度設計，外圍器件少，降低整體成本。

封裝與規格

封裝形式：QFN32（5mm×5mm，0.5mm pitch），體積小巧，適合緊湊型設計。

工作溫度范圍：-40°C 至 +85°C，適應各種環境。
