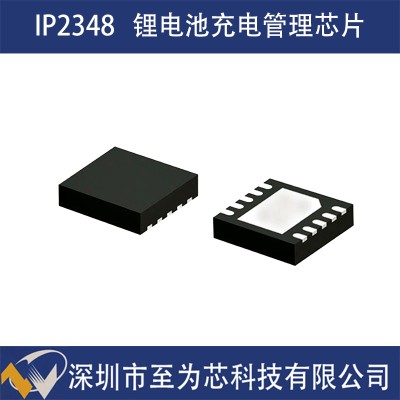

英集芯IP2348 多串鋰電池同步降壓充電管理SOC芯片 36V輸入輸出

英集芯 IP2348 是一款多節鋰電池同步降壓充電管理芯片，具備高集成度、高性能和豐富的功能特性，適用于多種便攜式電子設備。

主要特點

1、高電壓支持

支持高達 36V 的輸入電壓，兼容多種適配器輸入，適應不同應用場景。

可為 1~6 節串聯鋰電池 提供同步降壓充電，滿足多電池組設備的充電需求。

2、高效充電管理

采用同步降壓架構，提升充電效率，降低功耗。

支持 混合動力升壓模式，輸出電壓范圍為 4.5V~36V，可為系統提供穩定供電。

3、靈活的路徑管理

支持電池和適配器混合供電，優化能量分配，提升系統效率。

適配器和電池供電路徑可獨立管理，支持帶死區的路徑切換，增強系統可靠性。

4、高精度與可配置性

充電電壓精度可達 ±0.5%，輸入/充電/放電電流精度為 ±3%，確保充電過程安全可靠。

支持通過外部引腳和出廠設定靈活配置充電參數（如充電電流、輸入電流限制等），適應不同應用需求。

5、多重保護機制

集成輸入過壓、過流保護，輸出過壓、過流保護，NTC 高低溫保護，充電超時保護，以及結溫 OTP 保護，全面保障設備和電池安全。

6、狀態指示與反饋

提供充電狀態指示（CHG_STAT）和輸入適配器狀態指示（ACOK），方便用戶實時監控充電狀態。

7、支持 JEITA 充電

支持外部 NTC 傳感器的 5 段式 JEITA 充電，確保電池在安全溫度范圍內充電。

8、支持多種鋰電充電特性

支持 0V 充電、預充電、快充電、充飽和復充電等特性，滿足不同電池狀態下的充電需求。

技術參數

封裝：QFN28（28 引腳）

工作溫度：-40℃ ~ 85℃

開關頻率：400kHz、600kHz、800kHz 和 1MHz（可出廠設定）

充電電流：4A ~ 8A（可配置）

電池節數：1 ~ 6 節

應用領域

便攜式設備：掃地機器人、電動工具、對講機、園林工具等。

消費電子：平板電腦、筆記本電腦等。

其他應用：任何需要多節鋰電池充電管理的場景。

優勢總結

高集成度：集成充電 N+N 開關 MOSFETs 和路徑管理驅動，減少外部元件，簡化設計。

高可靠性：完善的保護功能和狀態指示，確保設備和電池安全。

靈活性：支持多種充電參數配置，適應不同應用需求。

高效能：同步降壓架構和混合動力升壓模式，提升系統效率和供電穩定性。

典型應用案例

掃地機器人：IP2348 可為掃地機器人提供高效的鋰電池充電管理，支持多電池組串聯，確保長時間穩定運行。

電動工具：在電動工具中，IP2348 可實現高電壓輸入和高效充電，提升工具的續航能力和使用體驗。
