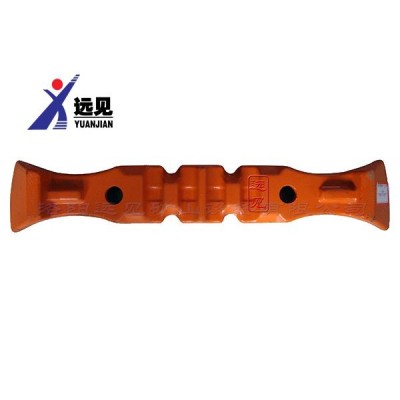

101GL03-1 刮板 刮板運輸機轉載機配件

101GL03-1 刮板 刮板運輸機轉載機配件 洛陽遠見生產廠家直供

3.5.刮板鏈、調節鏈

輸送機刮板鏈為雙中心鏈結構型式，圓環鏈屬礦用高強度圓環鏈；刮板通過橫梁及螺栓固定在圓環鏈的平環上，鏈段之間用接鏈環聯接，接鏈環必須遠離刮板。刮板鏈出廠發貨時除整條圓環鏈外，還帶有3、5、7環長的鏈條，用以調節輸送機整鏈的長度。調節鏈是用來調節刮板鏈長度，以適應輸送機長度的變化，調節鏈的結構形式與刮板鏈完全相同。圓環鏈出廠時經過嚴格的配對，安裝時必須配對組件，不得混裝。

阻鏈器

阻鏈器：緊鏈時將阻鏈器安裝在過渡槽上，起阻鏈作用。其工作原理是：將阻鏈器底面圓柱銷楔入過渡槽中板的阻鏈銷孔中，將阻鏈器兩翼轉入上翼板面，當阻鏈器在機頭處時，刮板鏈在液壓馬達作用下反向運行，刮板鏈平環被住，起到固定刮板鏈的作用，當刮板正向運行時，被卡刮板鏈從被夾持位置脫開，轉動阻鏈器兩翼將阻鏈器取出。當阻鏈器在機尾處時，刮板鏈運行方向正好相反。

緊鏈裝置

緊鏈時將阻鏈器放在伸縮槽的三個孔中，卡住圓環鏈的平環，把阻鏈器 兩端的活塊轉到槽幫下面，卡住槽幫，防止阻鏈器顛覆，釀成事故。該緊鏈方式是利用轉載機動力部提供給鏈輪軸組的旋轉動力來張緊刮板鏈。啟動緊鏈器時目測刮板鏈松緊適度，用緊鏈器將減速器軸制動，使刮板鏈處于靜止張緊狀態，待將刮板鏈斷開點閉合時，松開被制動的一軸，使刮板鏈恢復自由張緊狀態，便完成了緊鏈工作。緊鏈器緊鏈時，安裝在減速器一軸上，其制動或松開是通過緊鏈器的制動器來控制。當順時針轉動手輪時通過導套內的絲桿帶動鉗臂合攏，從而閘塊抱住閘輪起制動作用。反之，若逆時針松開手輪則鉗臂張開解除制動。緊鏈完成后,一定要去掉緊鏈器,裝好護蓋。

阻鏈器用來在緊鏈過程中阻止轉載機上的刮板鏈。將阻鏈器放入伸縮槽尾部中板預鉆的 3～φ52 孔中 , 卡住圓環鏈立環, 把阻鏈器兩端的活塊轉到槽幫沿下面，緊鏈時活塊卡住槽幫沿，防止阻鏈器顛覆，釀成事故。
