單鼓粉碎型格柵

      單轉鼓粉碎型格柵采用單鼓結構，功能性、維修費用和安裝的簡易性。

它是由一個轉鼓柵網和鈦合金切割刀片粉碎器組成，能在高達2475m3/h的流量下，把難以處理的固體顆粒粉碎成可處理的小顆粒。

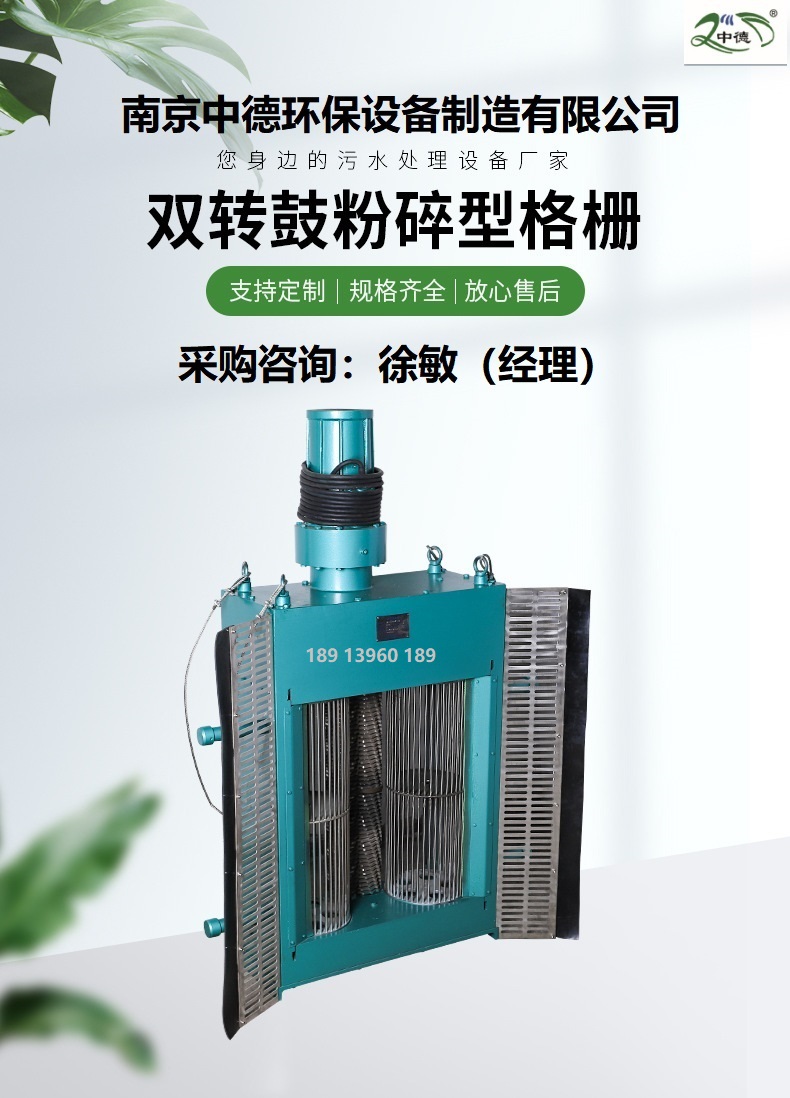

不銹鋼無軸轉鼓提高捕獲效率，增加了流量，防止物體纏繞并且更加牢固。轉鼓式粉碎型格柵的設計提高了固體的捕獲率，能較好保護下游設備。雙轉鼓式粉碎型格柵

單鼓粉碎型格柵安裝尺寸圖

實際安裝圖

工作原理

     刀片采用鈦合金切割刀片設計，事例數十年來技術的進步和設計革新，建立一套有效可靠產品標準。

鈦合金切割刀片可以切碎多種破壞其它設備的固體顆粒，經證明適用于各種復雜的環境。雙轉鼓式粉碎型格柵

1、固體顆粒隨著污水進水切割區；

2、固體顆粒被轉鼓截留并被輸出到切割室；

3、大部分的污水和足夠小的顆粒通過轉鼓區；

4、固體顆粒被切割并通過切割室；

5、被粉碎后的顆粒流向下游。

本機主要由驅動部件、齒輪箱、主軸、從動軸、機械密封、殼體等構成。
驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。

 表 1 水路立式（L）破碎機主要技術參數

注：1．污水中的渣滓濃度為 30ppm；
2．處理量為流入水位在破碎機開口上限，流出水位在破碎機開口下*的處理量(較大水位差)。

 表 2 水路管式（G）破碎機主要技術參數

注：管式安裝的處理量為水頭差為 1000mmAq，污泥濃度為 3％時的處理量

注：1 管式破碎機法蘭盤尺寸均按 JB/T81-94，PN0.25Mpa 標準制造
2 常規為手動控制；可由時間繼電器間斷控制；可帶 PLC 接口；可全自動控制。
3 訂貨時請用戶提供使用環境、過水流量、工作水位高度；
4 不注明所配電控箱為常規控制，如有要求應另行注明；
5 破碎機電機為 IP67/IP68 電機，可同時正常工作在水中和空氣中。如需采用普通電機，為防電機浸
水，需要加長軸，用戶應另行注明。

特性優點

1、雙軸粉碎器

     比單軸粉碎器適合更多固體顆粒，兩個反向旋轉軸使顆粒物在雙軸間粉碎；

2、無軸轉鼓

     不銹鋼材質，柵間隙各種尺寸可選，包括6mm；

3、刀片選擇

     根據需要進行各種齒型設計，以適應各種特殊情況需要轉鼓和粉碎器間隙小

4、軸襯導流裝置

     引導固體雜質進入切割室，保護密封不受砂石侵害；

5、低底座

     在低流量時可以大限度利用切割室來提高粉碎能力；

6、頂部堅固座

     可以簡單堅固維修，無需把設備從渠道中提出；

7、安裝簡易

     可適用大部分現有渠道，不需或只需很少土建改動；

8、機械密封

     壓力可高達0.6Mpa，密封無需清理，無需調整壓蓋；

9、型號設計

    渠道寬度至550mm,流量可達11000m3/h。

應用場合

1、安裝于大流量、寬幅面水渠中；

2、安裝于泵站、污水處理廠進口；

3、本機能粉碎的物品有：紙制品、木制品、塑料制品、橡膠制品、生活垃圾等。

電機選擇

普通電機：3kw或4kw

潛水電機：3kw或4kw

干濕兩用電機：4.5kw或5.5kw

解決固體顆粒危害的方案

     刀片采用鈦合金切割刀片設計，事例數十年來技術的進步和設計革新，建立一套有效可靠產品標準。

鈦合金切割刀片可以切碎多種破壞其它設備的固體顆粒，經證明適用于各種復雜的環境。

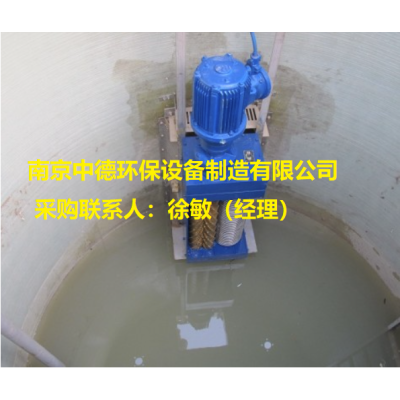

泵站單轉鼓粉碎格柵清污機安裝圖片
