雨水格柵選型計算方法及檢修維護規程、反撈式格柵除污機特點與應用環境

　又稱為：粗格柵、雨水格柵、柵條式格柵除污機、反撈式格柵除污機

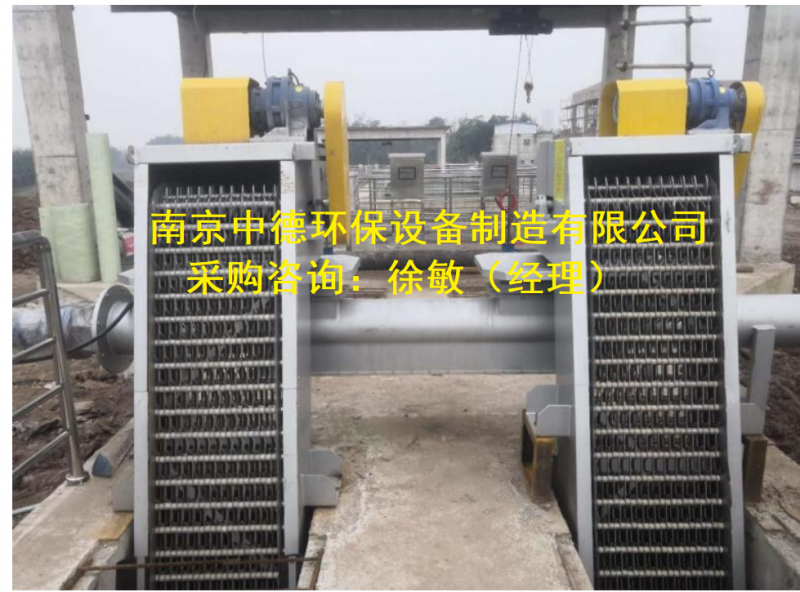

　　反撈式格柵是一種用于清除水體重較大固體懸浮物的大型粗格柵設備，本裝置可以連續清除液體中的固體懸浮物，設計合理，結構簡單，運轉安全可靠，自動化程度高?？蓮V泛運用于城市污水處理，自來水廠取水口，雨水泵站，發電廠冷卻水取水口等大流量的水處理場所。

　二、反撈式格柵特點與應用：

　　在運行過程中，雜物可能進入牽引鏈中，將鏈條卡死，故設計了封閉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成，運行時由機架上的導軌作導向，滾輪在導軌上作滾動運動，阻力小且運轉平穩。

　　水下回轉輪定位采用不銹鋼材質，配以耐磨銅套自潤滑軸承，免去水下部件的日常維護。

　　擋渣部分采用固定柵條形式，有較強的耐沖擊力，能承受較大的水位差。

　　基于以上優點，反撈式格柵應用于較寬的河道攔污、雨水泵站、河道取水口、污水廠粗格柵等大流量的水處理場所。

三、反撈式格柵結構圖：

四、反撈式格柵工作原理：

　　反撈式反撈式格柵由機架、驅動裝置、傳動導輪、耙鏈組合及耙齒、擋渣柵條。擋渣板等組成。在電機驅動下，牽引鏈條在迎水面由下往上作回轉運動。當牽引鏈上的耙齒軸運轉到柵條的迎水面時。耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中，清除效率高且。當齒耙運轉到機器上，雜物靠自重自行脫落至容器或輸送機上，把雜物送走。

五、反撈式格柵選型：

　　1、反撈式格柵分人工格柵和反撈式格柵兩種，為了以免污染物對人有害和減少工人勞動強度、上升工作效率及實現自動控制，應盡可能采用機械設備。污水中含有油類等可釋放揮發性可燃性氣體時，機械設備的動力裝置應有防爆設施。

　　2、要根據污水的水質特點如pH值的高低、固形物的大小等判定格柵的具體形式和材質。

　　3、大型污水處理廠一般要設置兩道格柵和一道篩網，柵條間距應根據污水的種類、流量、代表性雜物種類和尺寸大小等因素來判定，既符合水泵構造的要求，同時符合后續水處理構筑物和設備的要求。道使用粗格柵(50 ~ 100mm)或中格柵(20 ~4omm)，二道使用中格柵或細格柵(4~ 10mm)，第三道為篩網(<4mm) 。

　　4、常用的柵條斷面形狀有邊長20mm正方形、直徑20mm圓形、 10mmx50mm矩形、一邊半圓頭的10mmx 50mm矩形和兩邊半圓頭的1ommx 50mm矩形等5種。圓形柵條水力條件好、水流阻力小，但剛度較差、容易受外力變形。因此在沒有特定需要時好采用矩形斷面。

　　5、一般安裝在處理流程之頭要位置或泵站的進水口處，位屬咽喉，為保障安全，要有備用單元或其他手段以保障在不停水情況下對產品的檢修。

　　6、為保護動力設備，機械設備一般安裝在通風良好的格柵間內， 大中型格柵問要配置安裝吊運設備，便于設備檢修和柵渣的日常清理。

六、反撈式格柵養護：

　　反撈式格柵在無癥狀工作上，反撈式格柵養護對策。每過3個月就必須在噴頭的光潔部位中每過四個月應用多次潤滑油脂槍，引入鈣基潤滑脂。每季度或不定期維護全部地腳螺絲和安會針，假如松脫，應先卡緊。機械設備零配件只必需沒有硬物品卡死，不容易出現設備故障。氧化劑中務必每季度拆換光潔的油。通常情況下，當光潔的油漬自小到小的當時，減速機的功效有下列的危害:溫度上升(線的速率越高)熱效率減少(值越顯著);噪聲降低;封口作用提高;蝸輪或齒軸可提升承載能力。

　　反撈式格柵全部作業者在基本原理和自主學習上常有訓煉。作用和布置標準、作業指導書等。啟動前，應考量下列幾類:減速器是不是光潔，油是不是充油，家電是不是聯接優良，電動機的轉動方位是不是恰當。后開始聽沒有分歧的運功,反撈式格柵養護對策。如不正常運功應當發覺:終止查驗,用1個硬物品一般來說努力即時清除艱難對象,系統維護的視圖不危害機械負載,應立即修補，耙齒拉過壓保護設備。
