高壓開關機械特性測試儀（6路端口）中文打印

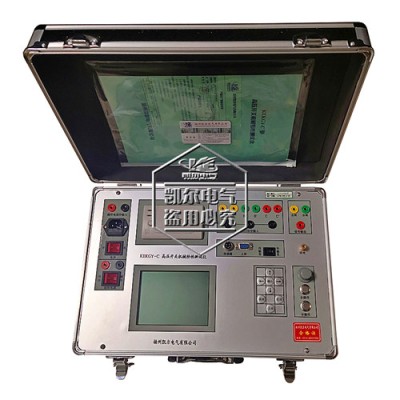

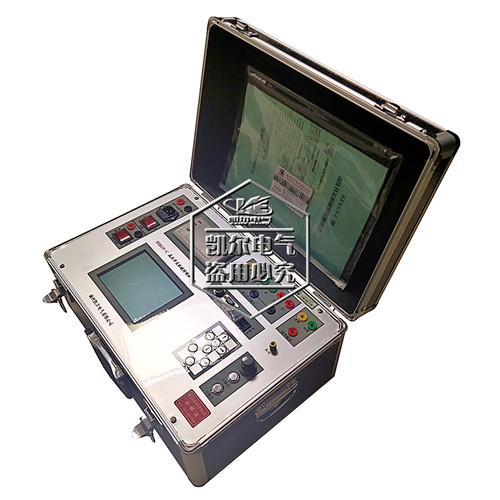

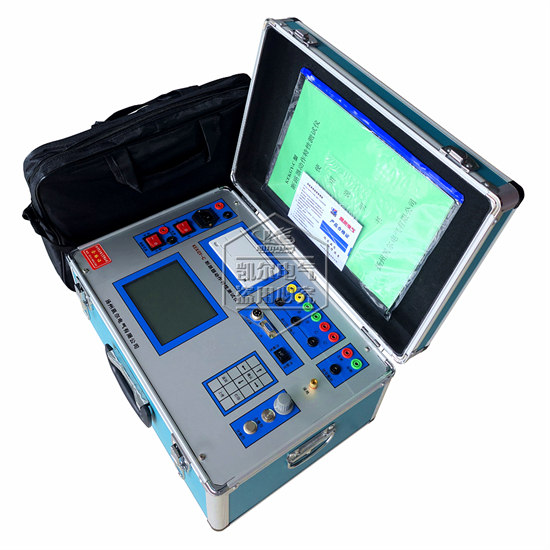

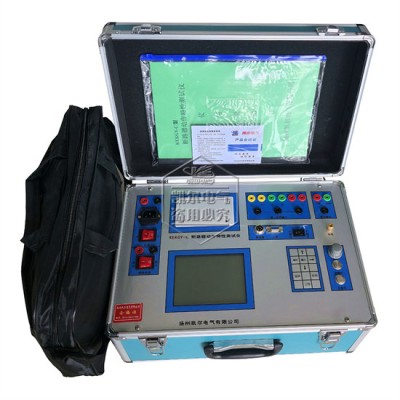

KEKGY-C型 高壓開關機械特性測試儀（6路端口）

產品名稱：高壓開關機械特性測試儀
產品型號：KEKGY-C
產品別稱：1、開關機械特性測試儀
                 2、斷路器機械特性測試儀
                 3、高壓斷路器動作特性測試儀
                 4、開關動作特性試驗裝置
                 5、全自動高壓開關機械特性測試儀
                 6、智能型高壓斷路器動作特性測試儀

一、產品概述:

       隨著科學技術的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。
       KEKGY-C型（6路端口）高壓開關機械特性測試儀依據新近的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

二、功能與特點：

       2.1測試功能

          （1）合（分）閘順序                （11）剛合（分）速度

          （2）合（分）閘zui大時間        （12）最zui大速度

          （3）三相不同期                      （13）平均速度

          （4）同相不同期                      （14）金短時間

          （5）合（分）閘時間               （15）無流時間

          （6）彈跳時間                   （16）電流波形曲線(動態)

          （7）彈跳次數                   （17）時間行程曲線(動態)

          （8）行程                          （18）速度行程曲線(動態)

          （9）超程                          （19）可調電源（直流20V～270V）

        （10）彈跳幅度

       注：可調電源為開關操作電壓％比試驗專用，微機通訊接口為便于現場分析,要求微機和儀器同步使用，時間單位均為ms  速度 m/s  距離 mm

       2.2特點

      （1）以GB/T1984-2003《高壓交流斷路器》國內新標準依據，以DL/T846.3-2004《高壓開關綜合測試儀》中華人民共和國電力行業標準為參考設計研發；

      （2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；

      （3）可實測行程和自定義行程；

      （4）能夠實現開關的單合、分、合分、合分合操作；

      （5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，自動保存數據，提供后期查詢，也可現場打印所有數據及運動曲線圖；

      （6）采用漢字提示以人機對話的方式操作；

      （7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；

      （8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置及測試數據；

      （9）機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器設備和高壓開關測試儀；

    （10）能自動判別操作類型（合閘或分閘操作）并漢字提示；

    （11）開關的動作控制分內部控制（本機發出合分閘命令），外部控制（外部控制對線圈通電）和手動合分，手動合分時無線圈帶電信號；

    （12）能動態為您分析出斷路器每一運動點的時間、行程、速度之間的關系；

    （13）可為您配置筆記本電腦及儀器上傳軟件，實現網上查閱和辦公室打印。

三、技術指標

       （1）環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器（即可在室外使用）。

       （2）型式：便攜式
       （3）包裝：鋁合金

       （4）尺寸與重量：

                主機：長435×寬315×高225(mm)     重量：6.6kg

                附件：長385×寬315×高155(mm)     重量：3.7kg

       （5）工作電源：AC220V ±10％               頻率：50Hz±5％

       （6）環境溫度：-10℃～40℃                   相對濕度：≤85％

       （7）絕緣電阻：≤2MΩ

       （8）介電強度：電源進線對機殼能承受 2.0KV 3分鐘的耐壓測試。

       （9）時間測試范圍：1～999.9ms            分辯率：0.1ms

     （10）速度測試范圍：15m/s                     分辯率：0.1m/s

     （11）行程測試范圍：1～750 mm             分辯率：0.1mm
