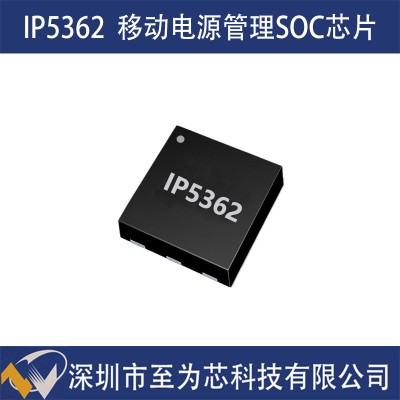

IP5362 英集芯 3路C口22.5W移動電源管理SOC芯片 支持無線充模式

IP5362 是一款高度集成的電源管理 SoC，專為移動電源、充電寶等便攜設備設計。它支持多種快充協議和功能，具有高效、智能、緊湊的特點。以下是其主要特性和應用場景的總結：

1. 主要特性

1.1 接口與快充支持

多接口支持：支持雙路 USB-C 和一路 USB-A 輸出，或 USB-C 和 USB-A 組合輸出。

雙向快充：USB-C 接口支持雙向快充，輸入輸出均可實現快充。

快充協議：

輸入/輸出支持 FCP、AFC、PD 協議。

輸出支持 QC2.0/QC3.0、SCP 協議。

集成 USB-C DRP 協議，支持輸入輸出快充。

支持 PD2.0/PD3.0 和 PPS 協議，電壓檔位支持 5V、9V、12V，PPS 支持 5V~11V 可調。

兼容 BC1.2、蘋果、三星手機快充。

1.2 充電規格

充電功率：20W 輸入。

智能充電管理：

支持 PD 協議 20W 輸入，非 PD 協議18W 輸入。

支持多種鋰電池類型：三元鋰電池（4.2V、4.3V、4.35V、4.4V）和磷酸鐵鋰電池（3.55V、3.6V、3.65V、3.7V）。

內置溫度、電壓控制環路，智能調節充電電流。

1.3 放電規格

輸出功率：22.5W。

高效率：同步開關放電效率 ≥95%（5V@2A 條件下）。

負載能力：支持 5V@3.1A、9V@2.22A、12V@1.67A、10V@2.25A。

線損補償：支持線損補償，確保輸出電壓穩定。

1.4 電量顯示

高精度電量計：內置 14-bit ADC，精確測量電池電壓和電流。

多種顯示方式：

支持 1/2/3/4 顆 LED 電量顯示，智能識別 LED 數量。

支持 88、188等數碼管電量顯示。

支持外圍電阻 PIN 選設置顯示模式。

1.5 其他功能

無線充電：支持無線充電模式。

智能負載檢測：自動檢測負載，輕負載時進入待機模式。

溫度檢測：支持電池溫度檢測，確保安全充電。

I2C通訊：支持I2C接口，便于功能擴展。

按鍵功能：支持按鍵操作，增強用戶體驗。

1.6 保護功能

多重保護機制：

輸入過壓、欠壓保護。

輸出過流、過壓、短路保護。

電池過充、過放、過流保護。

芯片過溫保護，充放電電池溫度 NTC 保護。

ESD保護：HBM >4KV，CC 耐壓 >20V。

1.7 封裝與 BOM

封裝：QFN48（6mm × 6mm，0.4mm pitch）。

BOM 極簡：內置開關功率 MOS，單電感實現充放電功能，外圍器件極少，降低成本。

2. 應用場景

移動電源/充電寶：IP5362 是移動電源的理想解決方案，支持多種快充協議，能夠?yàn)槭謾C(jī)、平板等設備提供快速充電。

便攜設備：適用于手機、平板電腦等便攜設備的充電管理。

無線充電設備：支持無線充電模式，適用于無線充電寶等設備。

3. 優勢總結

高度集成：集成同步升/降壓轉換器、鋰電池充電管理、電量指示等功能，減少外圍器件，降低成本。

多協議兼容：支持多種快充協議，兼容主流手機品牌。

高效節能：同步開關充放電系統效率高，空載時自動進入休眠模式，降低功耗。

智能管理：內置智能溫度、電壓控制環路，支持自適應充電電流和負載檢測。

靈活顯示：支持多種電量顯示方式，用戶可根據需求定制。

IP5362 憑借其高度集成、多協議兼容、高效節能等特性，能夠?yàn)橐苿?dòng)電源和便攜設備提供完整的快充解決方案，同時降低設計復雜性和成本。
