英集芯IP5911集成線性充電功能的低功耗8位POWER MCU芯片

英集芯IP5911是一款集成鋰電池充電管理、咪頭檢測喚醒、負載電阻插拔和阻值檢測等功能的低功耗8位MCU芯片。以下是關于該芯片的詳細解析：

一、產品概述

集成度：高集成度設計，應用時僅需極少的外圍器件，能夠有效減小整體方案的尺寸，降低BOM成本。

功耗：具備低功耗特性，滿足用戶對電源管理和節能的高要求。

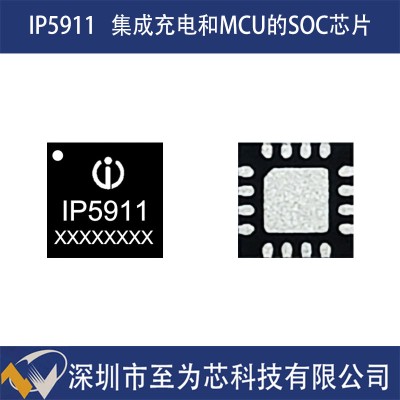

封裝形式：采用QFN16封裝，便于PCB布局和焊接。

二、核心功能

1、鋰電池充電管理

集成線性充電模塊，充電電流可達500mA，且支持根據需求進行靈活配置。

內置多種保護功能，包括輸入欠壓、過壓、過流、IC過溫和輸入欠壓智能調節充電電流等，確保充電過程的安全可靠。

2、咪頭檢測喚醒

支持咪頭檢測喚醒功能，適用于需要語音喚醒的應用場景，提升用戶體驗。

3、負載電阻插拔和阻值檢測

提供負載電阻的插拔檢測和阻值檢測功能，便于設備對外部負載進行監測和管理。

4、ADC與恒流源

集成1個12bit ADC和內置的100uA恒流源輸出，適合用來實現自定義NTC功能，適用于溫度檢測、電池管理等領域。

5、GPIO與PWM

支持10個GPIO口功能，其中IO4、IO5、IO6、IO7具有強大的30mA大電流驅動能力，能夠滿足對電流需求較大的設備的需求。其他IO口支持20mA的驅動能力，足以滿足一般設備的需求。

支持3個定時器（systick、Timer1和Timer2），其中Timer1和Timer2支持16bit PWM復用，還有一個8bit的PWM可供使用，實現靈活的定時和控制功能。

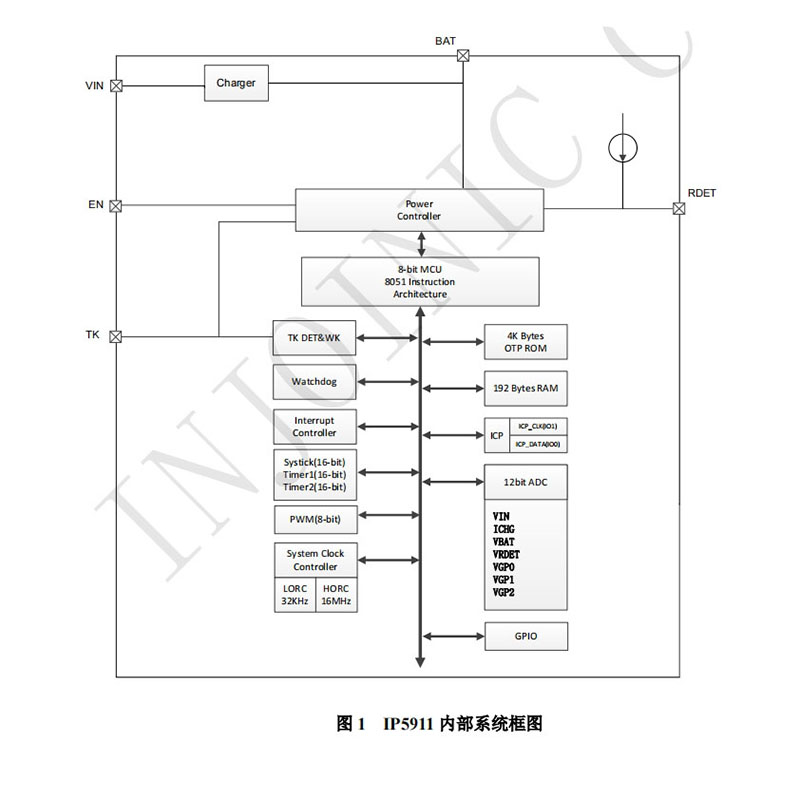

三、技術規格

MCU核心：內置兼容8051指令集的8位MCU，配置了1個16MHz的高精度HOSC振蕩器，作為系統主時鐘源。

存儲空間：內置了192字節的RAM和4K OTP ROM，用于存放用戶代碼及儲存程序，滿足各種應用需求。

四、應用領域

英集芯IP5911憑借其高集成度、低功耗和豐富的功能特性，廣泛適用于可穿戴設備、個護小家電、小風扇、小馬達設備等多個領域。它為用戶提供了高效的解決方案，極大地提升了設備的使用體驗。

五、總結

英集芯IP5911作為一款功能強大的低功耗8位MCU芯片，集成了鋰電池充電管理、咪頭檢測喚醒、負載電阻插拔和阻值檢測等多種功能。其高集成度設計、低功耗特性和豐富的功能特性使得該芯片在小型電子設備領域具有廣泛的應用前景和市場價值。
