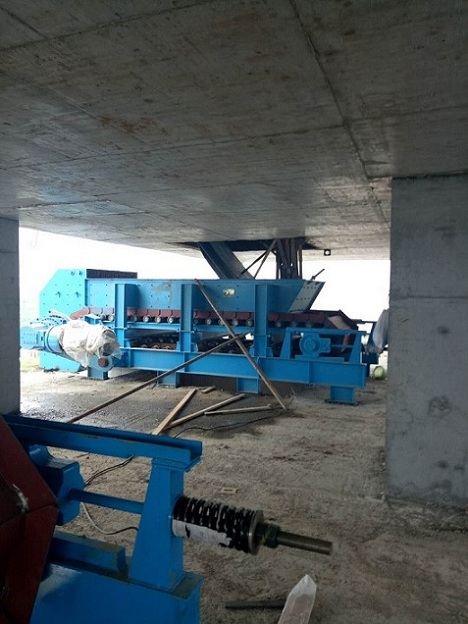

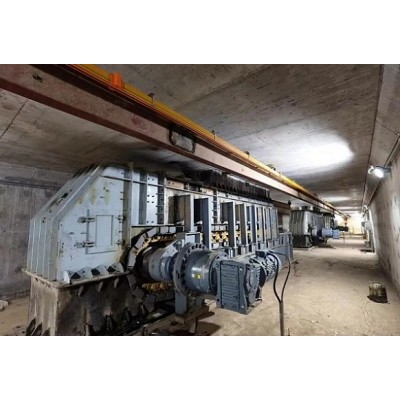

板式喂料機生產過程中的質量檢查

板式喂料機產品主要零部件的關鍵項目和主要項目的制造質量應符合以下規定。

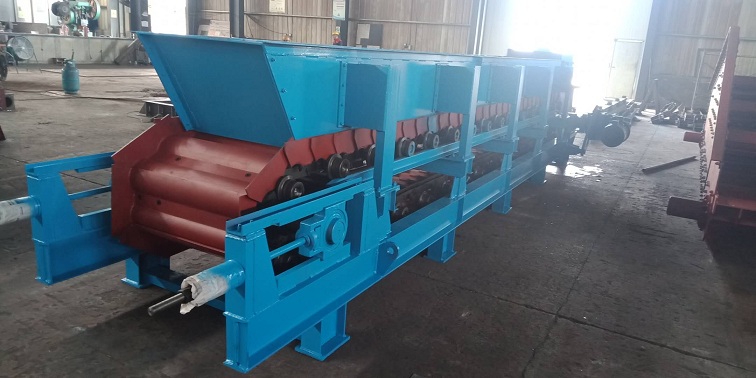

一）鏈板

a.材料不低于40Mn

b.內鏈板孔距公差。

檢測方式：常規，檢測工具：游標卡尺

c.外鏈板孔距公差

檢測方式：常規，檢測工具：游標卡尺

d.平面度公差 0.25

e.熱處理

f.內外鏈板HB240-280

g.內外銷板HRC36-42

二）銷軸

a材料不低干35CrMo

b.熱處理HRC40-45（硬度計）

c.外徑公差（外徑千分尺）

三）滾輪

a.裝軸承內孔公差帶（內徑千分尺）

b.熱處理HRC35-40（硬度計）

c.裝軸承內孔軸肩對軸心線的重直度公差0.025mm（千分尺）

四）套筒

a.內徑公差帶（內徑千分尺）

b.外徑公差。（外徑千分尺）

c.熱處理HRC40-45（硬度計）

五）輪軸

a.軸承檔尺寸公差帶（外徑千分尺）

b.軸承檔粗糙度（樣塊）

C.熱處理HRC241-286

六）鏈輪(齒塊、輪轂)

a.材料不低于ZG310-570

B.齒面熱處理HRC45-48（硬度計）

c.孔的尺寸公差帶（內徑千分尺）

七）輸送槽板

a.孔位距公寸帶±0.5

b.槽寬公寸帶（游標卡尺）

c.壓型弧用樣板驗收。（塞尺）

八）頭軸

a.材料不低于40Cr

b.熱處理HB241-286（硬度計）

c.軸承檔公差帶（外徑千分尺）

d.軸承檔粗糙度（樣板）

e.鏈輪檔公差帶（外徑千分尺）

f.鏈輪檔粗糙度（樣板）

九）尾軸

a.材料不低于45號鋼

b.熱處理HB217-255 （硬度計）

c.軸承檔公差帶（外徑千分尺）

d.軸承檔粗糙度（樣板）

e.鏈輪檔粗糙度（樣板）

十）張緊彈簧

a材料 60SiMn

b.精度等級 二級精度

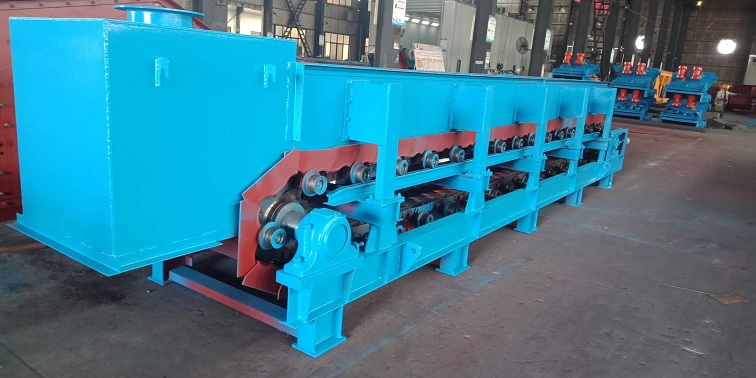

十一）機架

a.上下軌適高度±1mn

b.上下軌道面對角線尺寸偏差±1mm

c.道軌軌距土1mm

d.上梁直線1/1000,沿縱向全長允差4mm

e.底架對角線之差2/1000

f.沿級向全長允差5mm
