硫化橡膠表面電阻率和體積電阻率測試儀

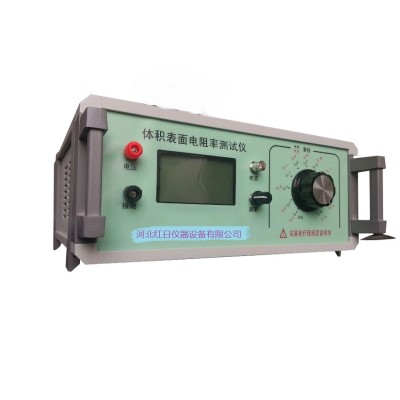

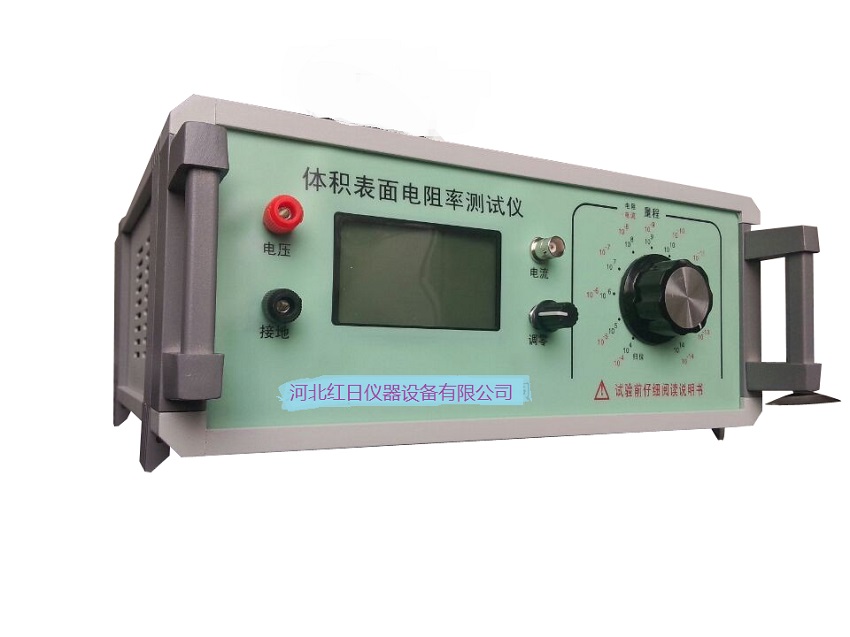

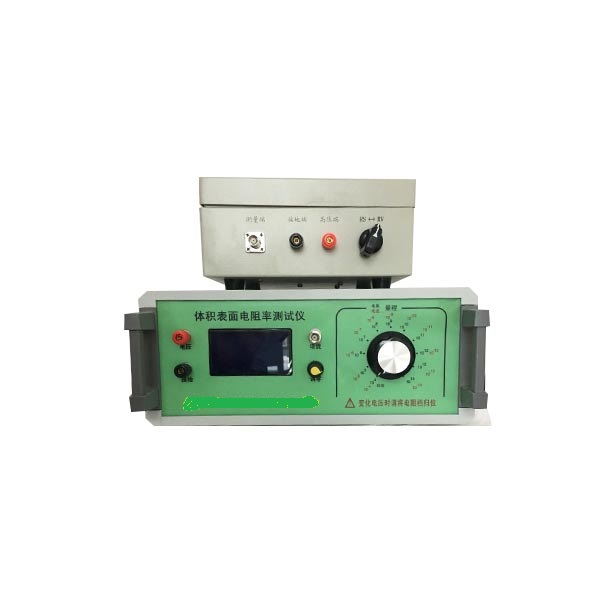

硫化橡膠表面電阻率和體積電阻率測試儀  體積電阻率和表面電阻率測試儀儀器其它可選配件：注：本儀器配不同的測量電極（夾具）可以測量不同材料不（固體、粉體或液體）的體積電阻率和表面電阻率或電導率，完全符合或優于國家標準GB1410－89固體電工絕緣材料絕緣電阻、體積電阻系數和表面電阻試驗方法，ASTM D257 絕緣材料的直流電阻或電導試驗方法　等標準要求。

硫化橡膠表面電阻率和體積電阻率測試儀  產品特點：

本儀器具有精度高、顯示迅速、穩定性好、讀數方便, 適用于防靜電產品 如防靜電鞋、防靜電塑料橡膠制品、計算機房防樹脂云母體積表面電阻率測試儀靜電活動地板等電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。本儀器除能測電阻外，還能直接測量電流如電子器件暗電流等

說明

　　①電阻率ρ不僅和導體的材料有關，還和導體的溫度有關。在溫度變化不大的范圍內，幾乎所有金屬的電阻率隨溫度作線性變化，即ρ=ρo(1+at)。式中t是攝氏溫度，ρo是O℃時的電阻率，a是電阻率溫度系數。

　　②由于電阻率隨溫度改變而改變，所以對于某些電器的電阻，必須說明它們所處的物理狀態。如一個220V

　　100W電燈燈絲的電阻，通電時是484歐姆，未通電時只有40歐姆左右。

　　③電阻率和電阻是兩個不同的概念。電阻率是反映物質對電流阻礙作用的屬性，電阻是反映物體對電流阻礙作用的屬性。

高溫塑料薄膜電阻率測定儀恒溫范圍選擇方法

鉑薄膜RTD 可測850℃，但塑料薄膜基材通常承受不了這么高溫度。這說明恒溫范圍選擇要先考慮材料耐溫性，而非儀器極限值。比如聚酰亞胺薄膜通常不超過400℃，而PE薄膜測試溫度可能只需80-120℃。

需要分三個維度建議：材料特性（分解溫度/相變點）、測試目的（質量控制/科研）、環境要求（氣氛保護）。尤其要提醒用戶注意GB/T 1410標準中要求的預處理溫度和時間，這些都會影響恒溫范圍設定。

電導和電導率是什么關系：

電導率，物理學概念，指在介質中該量與電場強度之積等于傳導電流密度。對于各向同性介質，電導率是標量；對于各向異性介質，電導率是張量。生態學中，電導率是以數字表示的溶液傳導電流的能力。單位以西門子每米（S/m）表示。

（1）英文：conductivity(orspecific conductance)

（2）定義：電阻率的倒數為電導率，用希臘字母κ表示（或者γ[1]），κ=1/ρ。除非特別指明，電導率的測量溫度是標準溫度（ 25 °C ）。

（3）單位：在國際單位制中，電導率的單位稱為西門子/米（S/m），其它單位有：MS/m，S/cm，μS/cm。1S/m=1000mS/m=1000000μS/m=10mS/cm=10000μS/cm。

（4）說明：電導率的物理意義是表示物質導電的性能。電導率越大則導電性能越強，反之越小。另外，不少人將電導跟電導率混淆：電導是電阻的倒數，電導率是電阻率的倒數。

典型應用

1.硫化橡膠體積、表面電阻率測定

2.測量防靜電鞋、導電鞋的電阻值

3.測量防靜電材料的電阻及電阻率

4.測量計算機房用活動地板的系統電阻值

5.測量絕緣材料電阻(率)

6.光電二極管暗電流測量

7.物理,光學和材料研究

8.高分子材料表面體積電阻率測定

電導率和電阻率之間聯系和關系？

電阻率：是用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆·米，常用單位是歐姆·平方毫米/米。

電導率：水的導電性即水的電阻的倒數，通常用它來表示水的純凈度。

電導率是物體傳導電流的能力。電導率測量儀的測量原理是將兩塊平行的極板，放到被測溶液中，在極板的兩端加上一定的電勢（通常為正弦波電壓），然后測量極板間流過的電流。根據歐姆定律，電導率(G)--電阻(R)的倒數，是由電壓和電流決定的。

電導率的基本單位是西門子（S），原來被稱為姆歐，取電阻單位歐姆倒數之意。因為電導池的幾何形狀影響電導率值，標準的測量中用單位電導率S/cm來表示，以補償各種電極尺寸造成的差別。單位電導率（C）簡單的說是所測電導率（G）與電導池常數(L/A)的乘積.這里的L為兩塊極板之間的液柱長度，A為極板的面積。

=ρl=l/σ

(1) 定義或解釋 電阻率的倒數為電導率。σ=1/ρ (2)單位: 在國際單位制中,電導率的單位是西門子/米。 (3)說明 電導率的物理意義是表示物質導電的性能。電導率越大則導電性能越強,反之越小。

直流絕緣電阻率測量儀測量范圍"這個技術參數上，看來是在做設備選型或測試方案設計。從對話歷史看，用戶之前研究過固體表面電阻檢測儀，現在轉向更專業的絕緣材料測試設備，可能是電子制造或電力行業的工程師。

需要特別注意幾個關鍵矛盾點：提到通用范圍是0.1MΩ-1000MΩ，但的絕緣子測試儀量程標到1999MΩ，的高端設備甚至到400GΩ，這個差異其實對應不同電壓等級——5000V檔和10000V檔的量程上限不同。

用戶沒有明確測量對象，需要覆蓋多種可能性。電力設備方面，提到的10000V/400GΩ適用于750kV變電站，而的500V/0.5MΩ適用于直流系統接地檢測。有意思的是展示的量程擴展規律：500V對應20GΩ，5000V對應200GΩ，說明電壓檔位和量程呈正相關，這個規律對用戶選型很重要。

準備用分層方式組織答案：先按應用場景分電力設備/電子元器件/綜合測試三類，再在每類中標明電壓-量程對應關系。表格會比純文字更清晰，比如把的5000V/1999MΩ和的5000V/200GΩ對比列出來，用戶能直觀看到同電壓檔位的量程差異源于儀器精度不同。

需要特別注意時間有效性。的直流系統標準是2022年的，而的400GΩ設備標注2025年6月，說明高端設備量程在提升，這個時效性要在回答中體現。

使用注意事項

高阻測量一定要嚴格按使用方法步聚進行，否則有可能造成儀器 損壞或電人。

1 應在“Rx”兩端開路時調零（主機開機）

  如接在電阻箱或被測量物體上時調零后測量會產生很大的誤差。一般一次調零后在測試過程中不需再調零，但改變測量電壓后可能要重新調零。

2 禁止將“Rx”兩端短路，以免微電流放大器受大電流沖擊

3 在測試過程中不要隨意改動測量電壓，

  隨意改動測量電壓可能因電壓的過高或電流過大損壞被測試器件或測試儀器，而且有的材料是非線性的，即電壓與電流是不符合歐姆定律，有改變電壓時由于電流不是線性變化，所以測量的電阻也會變化。

4 測量時從低次檔逐漸拔往高次檔

  每撥一次稍停留1～2秒以便觀察顯示數字，當有顯示值時應停下，記錄當前的數字即是被測電阻值。若顯示“1”時，表示欠量程應往高次檔拔。直到有顯示數字時為止。當有顯示數字時不能再往高次檔撥，否則有可能損壞儀器(機內有過電流保護電路)。除104 Ω檔之外，當顯示低于1.99，表示過量程應換低檔!

5 大部分絕緣材料，特別是防靜電材料的電阻值在加電壓后會有一定變化而引起數字變化

  由于本儀器的分辯率很高，因而會引起顯示值的末尾幾位數也變化，這不是儀器本身的問題，而是被測量對象的導電機理復雜而使得阻值有些變化。在這種情況下往往取2位有效數就夠了。

6 接通電源后，手指不能觸及高壓線的金屬部分

    本儀表有二連根線:高壓線(紅)和微電流測試線。在使用時要注意高壓線，開機后人不能觸及高壓線，以免電人或麻手。

7 測試過程中不能觸摸微電流測試端

  微電流測試端 怕受到大電流或人體感應電壓及靜電的沖擊。所以在開機后和測試過程中不能與微電流測試端接觸，以免損壞儀表。

8 在測量高阻時，應采用屏蔽盒將被測物體屏蔽.

  在測量大于1010 Ω以上時，為防止外界干擾面而引起讀數不穩。

9 每次測量完時應將量程開關撥回“104 ”檔再進行下次測試

  在測量時應逐漸將量程開關撥到高阻檔，測量完時應將電流電阻量程、電壓量程開關撥回低檔。以 確保下次開機時量程開關處在低阻量程檔。

 重要性和用途：

1絕緣材料用于電子系統彼此和與地面之間隔離，該材料能提供零部件的機械支撐。由于此用途，通常要求具有盡可能高的絕緣電阻，以與可接受的機械、化學和耐熱性能一致。因為絕緣電阻或電導組合了體積和表面電阻或電導，當實際使用時，要求試驗樣本和電極具有相同的形式，此時的測量值是非常有用的。表面電阻或電導隨著濕度發生快速變化，然而體積電阻或電導則稍微變化，盡管總的變化在一些變化可能更大。

2電阻或電導可用于間接預測某些材料的低頻率電介質擊穿和損耗因數性能。電阻或電導通常作為濕度含量，固化程度，機械連續性或不同類型老化的間接測量方式。這些間接測量的效用取決于通過理論或經驗研究確立的相關度。表面電阻的降低可導致因為電場強度降低而發生電介質擊穿電壓的增加，或者由于應力面積的增加而發生電介質擊穿電壓的降低。

3所有的電介質電阻或電導都取決于電化時間長短和施加的電壓值（除了普通的環境變量之外）。這些因素必須已知，同時報告，以使得電阻或電導測量值有意義。在電絕緣材料工業中，形容詞“表觀”通常適用于在任意選擇電化時間條件下獲得的電阻值。見X1.4。

4體積電阻或電導可通過在特定應用場合設計某個絕緣體使用的電阻和尺寸數據計算得出。研究已經表明電阻或電導隨著溫度和濕度的變化而變化（1,2,3,4）4，同時在設計工作條件時，必須已知這種變化。體積電阻或電導測量值通常用于檢查絕緣材料的均勻性，或者對于加工，可探測影響材料質量的導電雜質，而這不容易通過其它方法觀察到。

5體積電阻超過1021Ω·cm(1019Ω·cm)時，樣本在普通實驗室條件測試獲得的數值計算得出體積電阻，如果結果確實可疑，則應考慮通常使用的測量設備的局限性。

6表面電阻或電導不能精確測量，只能近似測量，因為體積電阻或電導總是受到測量方法的影響。測量值還受到表面污染的影響。表面污染及其積聚速度受到許多因素的影響，包括靜電充電和界面張力。這些因素反過來可以影響表面電阻。當包括污染，但是在通常常識下判斷不是電絕緣材料的材料性能時，此時表面電阻或電導可視為與材料性能相關。

條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按 GB/T 10580一2003 進行條件處理；由各種鹽溶液所產生的相對溫度在 IEC 60260 中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。 這種變化是指數式的。 因此必須在規定的條件 下來測量試樣的體積電阻和表面電阻。 由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度 對體積電阻率的影響需要延長處理期。 吸收水分后通常會降低體積電阻。 有些試樣可能需要處理數月 才能達到平衡。

試驗程序

試樣按本標準第7章、第8章、第9章、第 10 章進行準備。

測量試樣及電極的尺寸、表面間隙的寬度g（兩電極之間距離），}lj士1%。然而，如有必要，對薄試樣可在有關的規范中規定不同的度。

為測定體積電阻率，應按照有關的規范測量每個試樣的平均厚度，其厚度測量點應均勻地分布在由被保護電極所覆蓋的整個面積上。

注：對于薄試樣無論如何在加上電極前測量厚度。

一般說來，應與條件處理時相同的濕度（漫在液體中的條件處理除外）和溫度下測試電阻。但有時也可在停止條件處理后的規定時間內進行測量。

1 體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la）），逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流Io變得基本恒 定時（可能需要幾小時），記下Io的值和方向。

然后加上規定的直流電壓井同時開始記時。除非另有規定，在如下每個電化時間作一次測量： 1 min、2min、5min、10min、50min、100min。如果連續兩次測量得出同樣的結果，責可以結束試驗并用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

作為驗收試驗，按照有關規范的規定，使用一個固定的電化時間如lmin后的電流值來計算體積電阻率。

2 表面電阻

施加規定的直流電壓，測定試樣表面的兩個測量電極（圖1b）中電極1和2）間的電阻。應在1min 的電化時間后測量電阻，即使在此時間內電流還沒有達到穩定的狀態。

電阻的作用：

電阻在電路中的作用：利用著名的歐姆定律可以利用電阻控制電路中的電壓、電流。

電阻的主要物理特征就是可以變電能為熱能，因此熱水器中的發熱元件、電燈泡、電燙斗就是利用了電阻的作用制成的。另外電阻有怕熱的特性，當導體材料溫度升高時材料的電阻率會增大（有些材料則表現為減小），因此利用電阻的這種特性可以制作溫度測量計（不知道你看見過沒，插一根“鐵絲”就能測量溫度的方法就是利用了這種電阻材料作用的）。

另外一些材料的電阻還會受到光線照射的印象，而利用這樣的材料可以制成光敏電阻，利用這點作用可以方便的設計光控電路以及光的測量和光電轉換等領域。

選型推薦表

材料類型 建議恒溫范圍  關鍵優勢

通用塑料薄膜 室溫~300℃  性價比高，操作簡便

耐高溫薄膜 -70℃~500℃  寬溫域，液氮制冷，精度±0.5℃

導電/半導體膜 真空環境~600℃  鉑電極防氧化，支持氣氛控制

注：極端條件測試（如>500℃）需定制設備，并確認電極材料（如鉑金）與夾具的耐溫性
