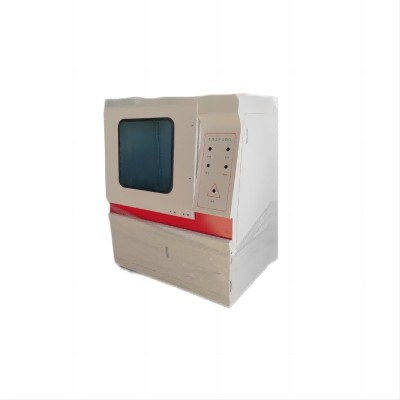

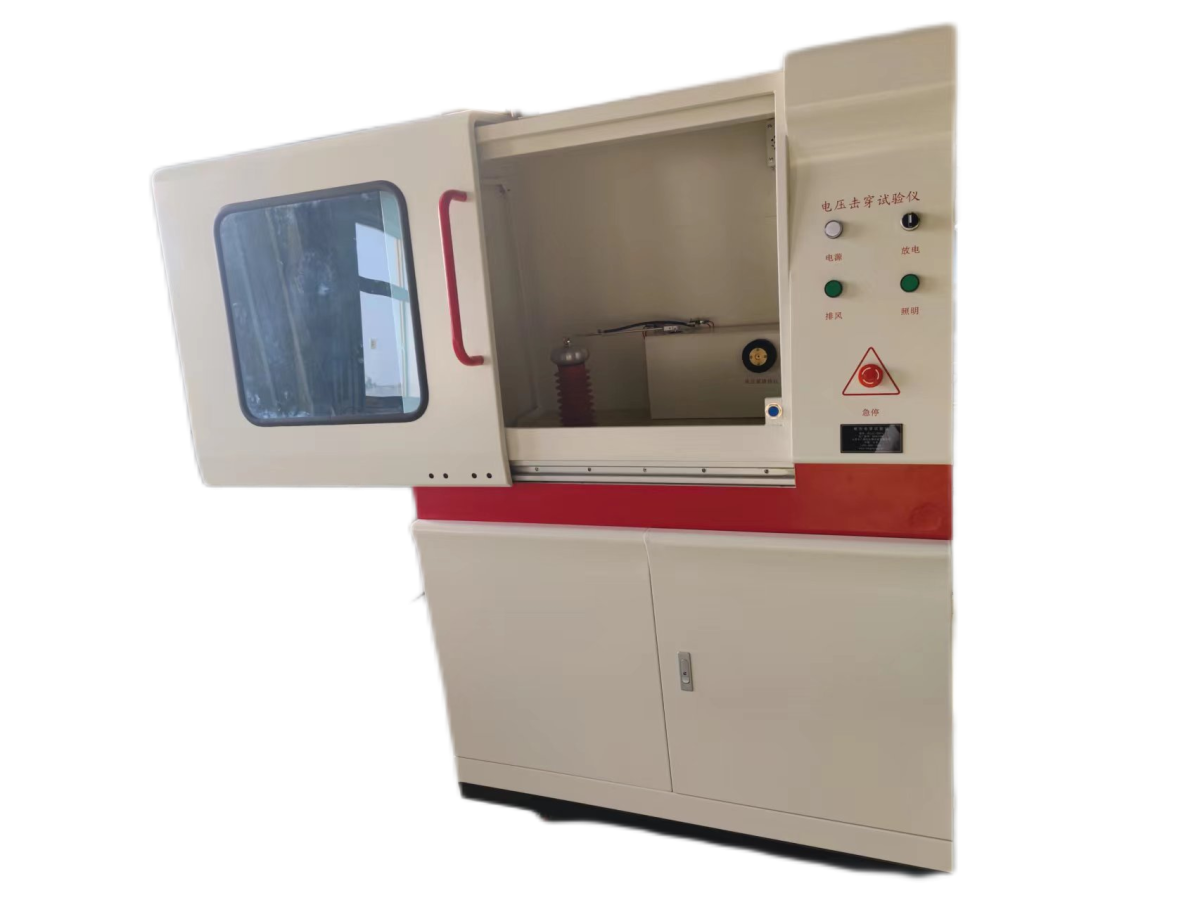

100KV耐電壓介電強度試驗機

100KV耐電壓介電強度試驗機  液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

　100KV耐電壓介電強度試驗機　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

品    牌：北京北廣

控制方式：計算機控制

產品型號：BDJC系列

符合國標：GB/T1408-2006、ASTM D149

適用材料：固體絕緣材料

功    率：10KVA

 電壓：100KV

試驗方式：直流/交流：擊穿、耐壓、階梯

顯示方式：曲線/數據顯示，數據打印。

試驗空間: 絕緣油/空氣

升壓速率：10V/S-10KV/S

整機精度：≤2%

技術要求：

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--50 KV ;

               直流 0--70 KV ;（同類產品做到50kv)

03、電器容量： 10KVA

04、高壓分級： 0--50KV 全程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)

05、升壓速率：

100 V/S    200 V/S    500 V/S    1000 V/S     2500 V/S     3000 V/S (此項滿足標準里面極快速升壓試驗要求)

備注：本產品采用直流伺服電機加載減速機構，保證了標準里面關于極慢速試驗和極快速試驗的 要求，（一般廠家為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中 滿足國標對于升壓速率要求的測試設備。可以根據用戶需求設定不同的升壓速率

06、試驗方式：

           直流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗

           交流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗

 注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

07、電壓試驗精度： ≤ 1％

 08、電極規格：1、片材電極 ￠25mm  兩個   片材電極 ￠75mm一只

                 2、管用電極          兩個 、一套。

09、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.05S內切斷電源。

10、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。

11、一次試驗可以做5個試樣。備注:(同類產品一次試驗只能做一個試樣)

12、耐壓時間設定：0-6小時(可通過軟件連續設定)

擊穿電壓breakdown voltage

1.(在連續升壓試驗中）在規定的試驗條件下，試樣發生擊穿時的電壓。

2.（在逐級升壓試驗中）試樣承受住的 電壓，即在該電壓水平下，整個時間內試樣不發生擊穿。

閃絡 flashover

試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

儀器特點：

01、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，

02、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

03、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

04、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

05、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

電氣強度測試(electric strength test)又稱耐壓測試。簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致擊穿。如果不擊穿，則通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點,考察相關電參數的變化特征,以此判定絕緣材料是否被擊穿。

九級安全防護措施：

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗完成后電磁放電

交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入參看左側的示意圖。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

服務

1．供方質量保證體系嚴格按照ISO9001質量標準之要求執行

2．培訓：可根據客戶要求在設備出廠前或設備到場后，對需方的技術人員進行操作、保養及設備維護進行技術培訓

3．服務：當設備因質量或其他原因不能正常工作時，我公司在得到通知后24小時內給予答復；需要現場維修時，我公司在得到通知后48小時內派員上門維修、檢測

4．設備保修期為1年。
