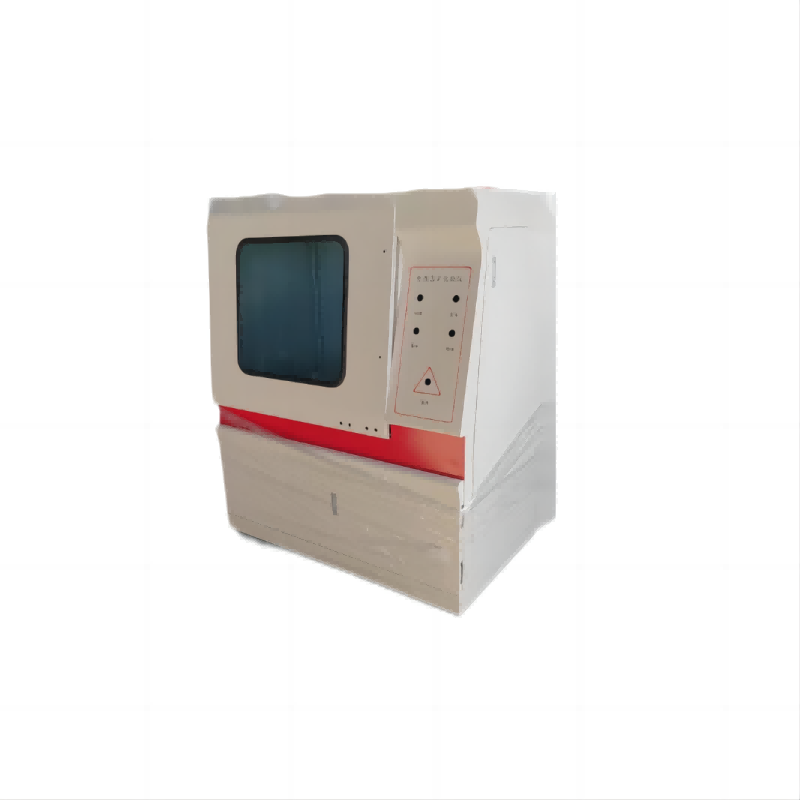

樹脂、云母電氣強度耐壓強度試驗儀  常規型號為：

                 BDJC-10KV

                 BDJC-20KV

                 BDJC-30KV

                 BDJC-50KV

                 BDJC-100KV

 樹脂、云母電氣強度耐壓強度試驗儀

儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

產品描述

電壓擊穿試驗儀,由電腦控制，通過我公司自主研發的全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。

本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性?？梢噪S時調取當前及歷史試驗數據進行查看，編輯及修改實驗結果。

可對軟件設置密碼，生成密碼保護，做到專機專人操作，避免無關人員誤操作，試驗結果編輯修改后打印，方便操作 更加人性化。

儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式

滿足標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、GB/T3333 電纜紙工頻電壓擊穿試驗方法

5、HG/T 3330絕緣漆漆膜擊穿強度測定法

6、GB12656 電容器紙工頻電壓擊穿試驗方法

7、ASTM D149《固體電絕緣材料工業電源頻率下的介介電強度的試驗方法》

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致?lián)舸┑?小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

試驗軟件：

1、試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統；

2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗；

3、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性；

4、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數；

5、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果；

6、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果；

7、可設置操作口令，做到專機專人操作，避免無關人員誤操作；

8、試驗報告格式靈活可變，適用于不同用戶的不同需求；

9、可對一組試驗中曲線數據的有效與否進行人為選定；

10、試驗結果數據可導入EXECL,WORD文檔編輯；

11、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

12、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機；

標準配置：

主機一臺、試驗裝置一套、控制系統一套、數據采集系統一套、試驗用電極 ￠25mm兩個，￠75mm一個、試驗油箱一套、放電棒一支、試驗用軟件一套、品牌計算機一套、打印機一臺、使用說明書一份

注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、儀器安裝時應具有獨立的接地線。

2、在開機前，操作者要首先熟悉操作方法。

3、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4、試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5、試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

6、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7、每次進行試驗前，必須檢查儀器接地。

擊穿場強

在發生擊穿時的電場強度依賴于電介質（絕緣體）的各自的幾何形狀和與該電場被施加在電極上，以及在其中所述增加速率電場被施加。由于電介質材料通常含有微小的缺陷，實際的電介質強度將是理想的無缺陷材料的固有電介質強度的一部分。與相同材料的較厚的樣品相比，介電膜傾向于表現出更高的介電強度。例如，幾百納米至幾微米厚的二氧化硅膜的介電強度大約為0.5GV / m。然而非常薄的層（下面，比方說，100納米）成為由于部分導電電子隧穿。在需要 大的實際介電強度的地方，例如高壓電容器和脈沖變壓器，使用多層薄介電膜。由于氣體的絕緣強度取決于電極的形狀和結構而變化，通常以氮氣的介電強度的一部分來測量。

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。

液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

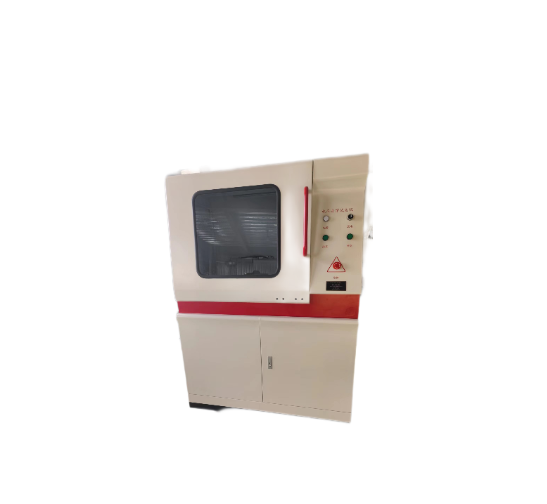

結構特點：

   V電壓擊穿試驗儀采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。本產品采用直流伺服電機加載減速機構，保證了 標準里面關于極慢速試驗和極快速試驗的 要求，保證用戶可以自由選擇升壓速率。

軟件使用說明：

1、試驗單位：對材料進行試驗檢測的單位名稱；

2、送試單位：送材料檢測的單位名稱；

3、試驗方式：選擇進行“交流試驗”或“直流試驗”；

4、試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗；

5、試驗人員：輸入檢測人員姓名；

6、試驗溫度：輸入試驗溫度；

7、試驗濕度：輸入試驗濕度；

8、設備型號：顯示機器型號，此處不可變；

9、執行標準：選擇所使用的標準；

10、試驗介質：選擇試驗介質，或可以自己編輯寫入；

11、電極形狀：輸入電極形狀；

12、電極尺寸：輸入電極尺寸；

13、使用量程：選擇使用量程，分為10KV、20kV、30kv、50kv、100kv；

14、峰降電壓：用于判斷材料是否擊穿，必須輸入項；

15、初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置；

16、升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢；

17、梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值；

18、梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間；

19、終止電壓：設置在試驗過程中電壓的上限值；

20、試樣制備：設置試樣的制備信息；

21、材料名稱：設置試驗材料的名稱；

22、試驗時間：選擇試驗時期，或?qū)懭朐囼炄掌诤蜁r間；

23、報告編號：設置報告編號信息；

24、試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號；

25、試樣形狀：設置試樣形狀；

26、試樣尺寸：輸入試樣的尺寸；

27、試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入；

28、應    用：確認此界面所做設置；

29、退    出：返回主界面，設置無效；

注意事項：

●本儀器試驗過程中如空氣相對濕度大于70%，兩電極間空氣放電的距離會增加很多，所以試驗中請與儀器保持1.2米的距離。

●本儀器之控制計算機專為電壓擊穿試驗機設計，請勿隨意添加和刪除程序或移作它用。

●本公司保留對設備改進的權利，并不另行通知用戶。

注：   其它未盡事宜請聯系我們，我們將竭誠為您服務。
