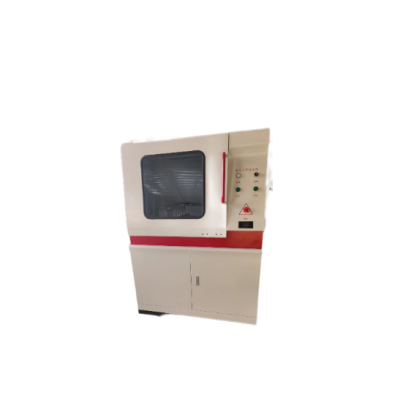

固體電介質擊穿強度試驗儀

固體電介質擊穿強度試驗儀  使用及存儲環境：

使用環境：溫度-20℃到40℃，濕度≤95%。

存儲環境：溫度-20℃到70℃，濕度≤95%。

固體電介質擊穿強度試驗儀  試驗電極

1 滿足GB/T 1408-2006 絕緣材料電氣強度試驗方法；

2 滿足GB/T 1695-2005 硫化橡膠工頻電壓擊穿強度和耐壓強度試驗。

技術要求：

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致擊穿的 小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

配置清單

序號 主要配置 數量

1 試驗主機 一臺

2 控制裝置 一套

3 放電系統 一套

4 數據采集系統 一套

5 試驗油盒 一只(兼試驗平臺)

6 專用試驗電極 一套（∮25兩只+∮75一只）

7 試驗軟件（光盤） 一套

8 品牌計算機 一套

9 惠普A4噴墨打印機 一臺

10 數據線 一根

11 電源線 一根

12 照明系統 一套

13 鑷子 一把 隨機

14 保險絲 二只 隨機

15 產品使用說明書 一份

16 產品合格證 一份

17 產品保修單 一份

18 裝箱單 一份

液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、儀器安裝時應具有獨立的接地線。

2、在開機前，操作者要首先熟悉操作方法。

3、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4、試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5、試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

6、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7、每次進行試驗前，必須檢查儀器接地。

計算機系統及軟件包

1、試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。

2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗。

3、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

4、可對試驗數據進行編輯修改，靈活適用；

5、試驗條件及測試結果等數據可自動存儲；

6、試驗報告格式靈活可變，適用于不同用戶的不同需求；

7、可對一組試驗中曲線數據的有效與否進行人為選定；

8、試驗結果數據可導入EXECL,WORD文檔編輯；

9、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

10、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

11、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。

塑料的電擊穿機理：介電擊穿機理可分為電擊穿、熱擊穿、化學擊穿、放電擊穿等，往往是多種機理綜合發生。通常把不隨溫度變化的擊穿稱為電擊穿，把隨溫度變化的擊穿稱為熱擊穿。熱擊穿的外部表現是介電強度隨溫度升高而迅速下降，與施加電壓作用的長短有關；與電場中產生的熱量大于它能散熱的熱量，使其內部溫度不斷升高。溫度升高導致其電阻下降，流經試樣電流增大，產生的熱量更多，如此循環不已，致使介質轉變為另一種聚焦態，失去耐電壓能力，材料被破壞。電擊穿的特點是介電強度與周圍介質的電性能有關；擊穿點常常出現在電極邊緣其至電極以外。

使用說明：

1、試驗單位：對材料進行試驗檢測的單位名稱；

2、送試單位：送材料檢測的單位名稱；

3、試驗方式：選擇進行“交流試驗”或“直流試驗”；

4、試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗；

5、試驗人員：輸入檢測人員姓名；

6、試驗溫度：輸入試驗溫度；

7、試驗濕度：輸入試驗濕度；

8、設備型號：顯示機器型號，此處不可變；

9、執行標準：選擇所使用的標準；

10、試驗介質：選擇試驗介質，或可以自己編輯寫入；

11、電極形狀：輸入電極形狀；

12、電極尺寸：輸入電極尺寸；

13、使用量程：選擇使用量程，分為10KV、20kV、30kv、50kv、100kv；

14、峰降電壓：用于判斷材料是否擊穿，必須輸入項；

15、初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置；

16、升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢；

17、梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值；

18、梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間；

19、終止電壓：設置在試驗過程中電壓的上限值；

20、試樣制備：設置試樣的制備信息；

21、材料名稱：設置試驗材料的名稱；

22、試驗時間：選擇試驗時期，或寫入試驗日期和時間；

23、報告編號：設置報告編號信息；

24、試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號；

25、試樣形狀：設置試樣形狀；

26、試樣尺寸：輸入試樣的尺寸；

27、試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入；

28、應    用：確認此界面所做設置；

29、退    出：返回主界面，設置無效；

安裝培訓:儀器包裝內附有說明書，專業培訓人員為客戶指定操作者講解儀器正常操作流程、操作注意事項及儀器的日常維護要求；也可以根據客戶要求提供上門培訓服務。

品質保證：

一年保修，終身維護！
