碳紙垂直電阻率測試儀、粉末微粒電阻測試儀

碳紙垂直電阻率測試儀、粉末微粒電阻測試儀   條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按GB/T 10580一2003進行條件處理；由各種鹽溶液所產生的相對溫度在IEC 60260中給出。

可以采用機械蒸發系統。

碳紙垂直電阻率測試儀、粉末微粒電阻測試儀   體積電阻率和表面電阻率都對溫度變化特別敏感。這種變化是指數式的。因此必須在規定的條件下來測量試樣的體積電阻和表面電阻。由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度對體積電阻率的影響需要延長處理期。吸收水分后通常會降低體積電阻。有些試樣可能需要處理數月才能達到平衡。

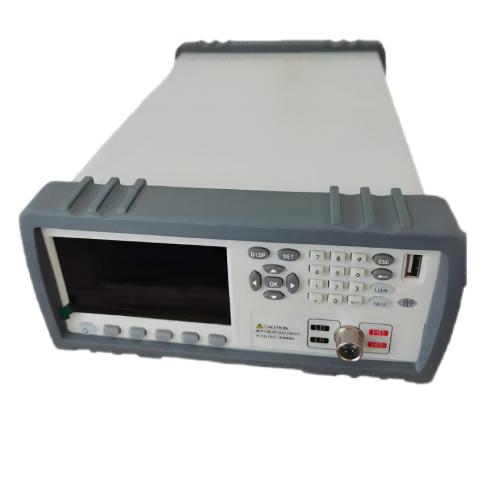

本儀器采用4.3吋大液晶屏幕顯示，同時顯示電阻值、電阻率、方阻、電導率值、溫度、壓強值、單位自動換算，配置不同的測試治具可以滿足不同材料的測試要求。測試治具可以根據產品及測試項目要求選購.使用薄膜按鍵開關面板，操作簡單，耐用，符合人體工學操作規范.

測試前準備工作：

開機預熱：將220V電源插頭插入電源插座，打開電源開關，讓儀器預熱15分鐘，保證測試數據穩定。若測試儀無法正常啟動，請按以下步驟檢查：

①檢查電源線是否接觸良好；

②檢查后面板上的電源開關是否已經打開

③檢查保險絲是否熔斷，如有必要，請更換保險絲

④如經上述檢查無誤后，測試儀仍未正常啟動，請聯系本公司進行解決。

參照標準standard：

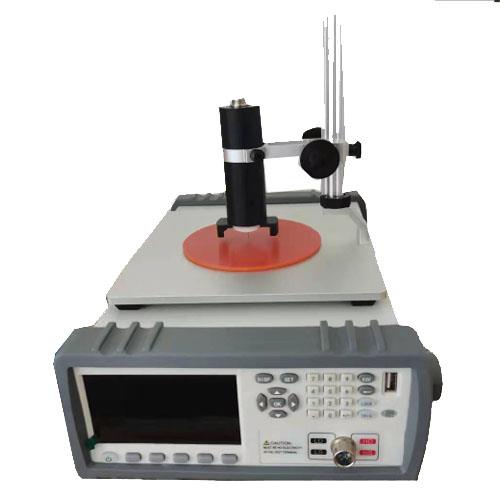

YST 587.6-2006炭陽極用煅后石油焦檢測方法第6部分 粉末電阻率的測定；標配手動粉末測試裝置,測試粉末時可以通過裝置獲得粉末壓實后高度、直徑、壓強等數據，自動計算出所需數據.能方便解決粉末及顆粒物料電阻、電阻率及電導率測量需求..

Meet YST 587.6 2006 carbon anode with the calcined petroleum coke part 6 powder resistivity test method; Powder resistivity tester configuration manual powder test device, test powder can be gained through the device of powder compaction after data such as height, diameter, pressure, automatically calculate the required data. To solve the powder and granular materials resistance, electrical resistivity and conductivity measurement requirements, economical and practical,

測量方法和度

6.1方法

測量高電阻常用的方法是直接法或比較法。

直接法是測量加在試樣上的直流電壓和流過它的電流（伏安法）而求得未知電阻。

比較法是確定電橋線路中試樣未知電阻與電阻器已知電阻之間的比值，或是在固定電壓下比較通過這兩種電阻的電流。

附錄A給出了描述這些原理的例子。

伏安法需要一適當精度的伏特表，但該方法的靈敏度和度主要取決于電流測量裝置的性能，該裝置可以是一個檢流計或電子放大器或靜電計。

電橋法只需要一靈敏的電流檢測器作為零點指示器，測量度主要取決于已知的橋臂電阻器，這些橋臂電阻應在寬的電阻值范圍內具有高的精密度和穩定性。

電流比較法的度取決于已知電阻器的度和電流測量裝置，包括與它相連的測量電阻器的穩定度和線性度。只要電壓是恒定的，電流的確切數值并不重要。

對于不大于1011Ω的電阻，可以按照11.1用檢流計采用伏特計一安培計法來測定其體積電阻率。 對于較高的電阻，則推薦使用直流放大器或靜電計。

在電橋法中，不可能直接測量短路試樣中的電流（見11.1）。

利用電流測量裝置的方法可以自動記錄電流，以簡化穩態測試過程（見11.1）。

現己有測量高電阻的一些專門的線路和儀器。只要它們有足夠的度和穩定度，且在需要時能使試樣短路并在電化前測量電流者，均可使用。

6.2度

對于低于1010Ω的電阻，測量裝置測量未知電阻的總度應至少為±10%。而對于更高的電 阻，總度應至少為士20%。詳見附錄A。

6.3保護

組成測量線路的絕緣材料，好應具有與被試材料差不多的性能。試樣的測量誤差可以由下列原因產生：

a)外來寄生電壓引起的雜散電流，通常不知道它的大小，并具有漂移的特點；

b)具有未知而易變的電阻值的絕緣與試樣電阻、標準電阻器或電流測量裝置的不正常的分路。 使線路所有部分在使用狀態下有盡可能高的絕緣電阻來近似地修正這些影響因素。這種做法可能導致測試設備很笨重，而又不足以測量高于幾百兆歐的絕緣電阻。較為滿意的修正方法是使用保護技術來實現。

保護就是在所有關鍵的絕緣部位插入保護導體，保護導體截住所有可能引起誤差的雜散電流。這些保護導體聯接在一起，組成保護系統并與測量端形成蘭端網絡。當線路聯接恰當時，所有外來寄生電壓產生的雜散電流被保護系統分流到測量電路以外，任一測量瑞到保護系統的絕緣電阻與一電阻低得多的線路元件并聯，試樣電阻僅限于兩測量端之間。采用這個技術可大大地減小誤差概率。圖1為使 用保護電極測量體積電阻和表面電阻的基本線路。

圖5和圖7給出了電流測量法中保護系統的使用方法，圖中指出保護系統接到電源和電流測量裝 置的連接點。圖6表示惠斯登電橋法，其保護系統接到兩個較低電阻值的橋臂的連接點上。在所有情況下，保護系統必須完善，包括對測試人員在測量時操作的任何控制儀器的保護。

在保護端和被保護端之間所存在的電解電動勢、接觸電動勢或熱電動勢較小時，均能被補償掉，使這樣的電動勢在測量中不會引人顯著的誤差。

在電流測量法中，由于電流測量裝置與被保護端和保護系統之間的電阻并聯可能產生誤差，因此，這個電阻宜至少為電流測量裝置電阻的10倍，好為100倍。在有些電橋法中，保護端和測量端具有 大致相同的電位，不過電橋中的→個標準電阻器與不保護端和保護系統之間的電阻是并聯的。這個電 阻應至少為標準電阻的10倍，好為100倍。

為確保設備的操作令人滿意，應先斷開電源和試樣的連線進行一次測量。此時，設備應在它的靈敏度許可范圍內指示出元窮大的電阻。如果有一些己知電阻值的標準電阻，則可用來檢查設備運行是否良好。

溫度影響

溫度對不同物質的電阻值均有不同的影晌。

導電體在接近室溫的溫度，良導體的電阻值，通常與溫度成線性關系：

ρ=ρ0(1+αt)

上式中的a稱為電阻的溫度系數。

未經摻雜的半導體的電阻隨溫度升高而下降：

有摻雜的半導體變化較為復雜。當溫度從 零度上升，半導體的電阻先是減少，到了絕大部分的帶電粒子（電子或電洞/空穴） 離開了它們的載體后，電阻會因帶電粒子的活動力下降而隨溫度稍為上升。當溫度升得更高，半導體會產生新的載體 （和未經摻雜的半導體一樣） ，原有的載體 （因滲雜而產生者） 重要性下降，于是電阻會再度下降。

絕緣體和電解質絕緣體和電解質的電阻與溫度的關系一般不成比例，而且不同物質有不同的變化，故不在此列出概括性的算式。

體積電阻volume resistance

 在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計

 注:除非另有規定，體積電阻是在電化一分鐘后測定

 體積電阻率：在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

 注:體積電阻率的SI單位是12 "m。實際上也使用fE " cm這一單位。

微分電阻

如電阻跟隨電壓及電流變動，則可定義微分電阻為：

  dU

r=--

  dI

微分電阻的單位仍為歐姆，惟微分電阻值與基本的電阻值并不一致。微分電阻值有可能因有關儀器的特性而出現負值，稱為負電阻。然而，基本電阻（即電壓與電流的商）永遠為正值。

標準：GB/T 1410-2006《 塑料薄膜電阻率測定儀固體絕緣材料體積電阻率和表面電阻率試驗方法》

 GB/T 1410-2006本標準規定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法

 體積電阻和表面電阻的試驗都受到下列因素影響:施加電壓的大小和時間;電極的性質和尺寸;在

試樣處理和測試過程中周圍大氣條件和試樣的溫度、濕度。
