IP6536 英集芯 車載充電方案SOC芯片 輸出2.4A/3.1A 雙路DCP協議

IP6536是一款功能強大的集成同步開關降壓轉換器芯片，專為車載充電器、適配器、智能排插以及行車記錄儀等應用設計。以下是對該芯片的詳細解讀：

一、核心功能

同步開關降壓轉換器

內置功率MOS，無需外部添加，簡化了電路設計。

輸入電壓范圍廣，支持8V至32V的寬電壓輸入，適應多種電源環境。

輸出電壓固定為5V，滿足大多數設備的充電需求。

輸出電流可選2.4A或3.1A，提供足夠的充電功率。

具備輸出電壓有線補功能，可根據負載需求調整輸出電壓。

輸出具有CV/CC特性，即恒壓/恒流模式切換，確保充電過程的安全與穩定。

在VIN=12V，輸出5V/2.4A的條件下，板端轉換效率高達92.4%，節能效果顯著。

軟啟動功能，避免開機瞬間電流沖擊，保護電路安全。

輸出協議支持

支持DCP（BC1.2、Apple和三星）輸出協議，兼容多種設備充電需求。

可支持雙路DCP協議，實現多設備同時充電的靈活性。

二、保護機制與高可靠性

輸出過流保護，防止電流過大損壞電路。

輸入過壓、輸入欠壓保護，確保輸入電壓在安全范圍內。

輸出短路保護，避免短路故障導致的電路損壞。

整機過溫保護，防止溫度過高引發安全隱患。

ESD 4KV防護能力，提高電路的抗靜電干擾能力。

VIN直流耐壓40V，確保電路在高壓環境下的穩定運行。

三、封裝與應用

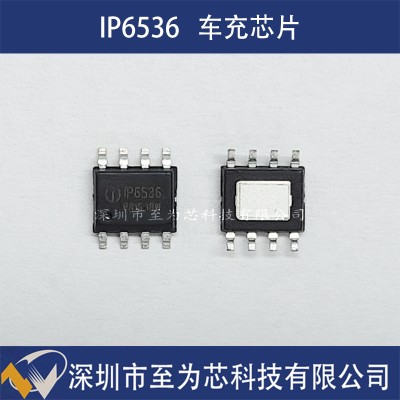

封裝形式為ESOP8，便于集成與安裝。

廣泛應用于車載充電器、適配器、智能排插以及行車記錄儀等設備中，提供高效、穩定的電源解決方案。

四、總結

IP6536作為一款集成同步開關的降壓轉換器芯片，憑借其寬電壓輸入范圍、高效率轉換、多種輸出協議支持以及多重保護機制等特點，成為車載充電器、適配器等設備的理想選擇。其高可靠性和封裝形式也為其在智能排插和行車記錄儀等領域的應用提供了有力支持。
