英集芯IP6557是一款高度集成的140W大功率雙口輸出快充協議SOC芯片，專為車載充電器等應用場景設計，具備多協議支持、高集成度、智能溫控與多重保護等特性。以下是其核心參數與功能詳解：

一、核心參數

1、輸入/輸出能力

輸入電壓范圍：5V~31V（寬電壓適應，覆蓋車載12V/24V系統波動場景）。

輸出電壓范圍：3.3V~28V（支持6檔電壓輸出：5V/9V/12V/15V/20V/28V）。

輸出功率：140W（28V/5A），滿足高性能筆記本、平板等設備快充需求。

開關頻率：250kHz，高效能轉換。

2、封裝與尺寸

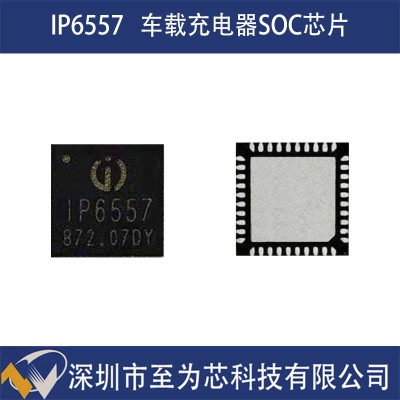

封裝形式：QFN40（5mm×5mm），緊湊設計，便于集成到車載充電器等空間受限設備中。

工作溫度范圍：-40℃~125℃，符合車規級AEC-Q100標準，適應極端環境。

二、核心功能

1、多協議快充支持

集成QC2.0/QC3.0/QC3+/QC4+/QC5、FCP、HSCP、AFC、MTK、UFCS以及USB-C接口的PD3.1/PPS/ERP28V等主流快充協議，兼容手機、平板、筆記本等設備。

雙口獨立輸出：支持AC/CC雙口同時快充，互不干擾。

2、高集成度設計

內部集成升降壓控制器、路徑NMOS驅動、E-Marker線纜識別及NTC溫度檢測模塊。

外圍元件極簡：僅需1個電感+功率MOSFET即可實現完整功能，顯著減小PCB面積，降低BOM成本。

3、智能溫控與保護

NTC板級溫度檢測：實時監測芯片溫度，動態調整輸出功率，防止過熱損壞。

多重保護機制：輸入/輸出過壓保護、欠壓保護、過流保護、短路保護、過溫保護等，確保設備安全。

14-bit ADC監測：精確測量輸入/輸出電壓、電流及芯片溫度，數據用于保護邏輯觸發。

4、動態電壓調節（DV/DT）

同步雙向升降壓架構：支持6V~31V寬輸入電壓范圍，自動適應車輛啟動、熄火等電壓波動場景。

恒壓（CV）/恒流（CC）雙模式：

低電量時：CC模式提供大電流快速充電。

接近滿電時：CV模式維持電壓穩定，保護電池。

三、應用場景

1、車載充電器：為手機、平板、筆記本等設備提供140W高功率快充，適配12V/24V車載系統。

2、儲能電源：支持大功率輸出，滿足戶外設備充電需求。

3、工業設備：寬電壓輸入能力適應復雜電源環境，保障穩定供電。

四、優勢總結

1、高功率密度：140W輸出能力，覆蓋主流設備快充需求。

2、協議兼容性強：支持PD3.1/UFCS等新興協議，未來兼容性有保障。

3、集成度高：外圍元件精簡，降低設計復雜度與成本。

4、安全可靠：多重保護機制+車規級認證，適應車載嚴苛環境。
