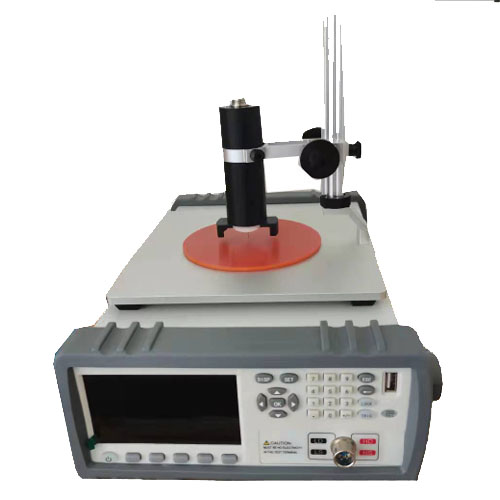

全自動碳粉電阻測試儀 全自動碳粉電阻測試儀

概述Overview：

采用四端測量法適用于鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、石化、粉末冶金、高等院校、科研部門，是檢驗和分析導電粉末樣品質量的一種工具。采用4.3吋液晶屏幕顯示，同時顯示電阻值、電阻率、電導率值、溫度、壓強值、單位自動換算，標配FT-01A手動粉末測量裝置.薄膜按鍵開關面板，提供中文或英文兩種語言操作界

四探針法測量材料電阻的核心優勢在于其獨特的探針設計及測量原理，具體優點可歸納如下：

一、消除接觸電阻與導線電阻干擾

?電流-電壓探針分離?：外側兩探針注入電流，內側兩探針測量電壓，因電壓探針輸入阻抗極高，流經電流極小，接觸電阻產生的

壓降可忽略不計。

?獨立測量回路?：電壓測量僅依賴探針間電勢差，與導線電阻無關，避免傳統兩探針法中串聯電阻導致的誤差。

二、適用性廣泛

?材料范圍寬?：適用于高阻（如半導體）到低阻（如金屬）材料的測量，覆蓋電阻率范圍廣（10??～103 Ω·cm）。

?樣品形狀靈活?：對樣品平整度或厚度要求較低，可測量薄膜、塊體、不規則形狀材料，甚至粉末壓片。

三、測量精度高

?電流場穩定?：固定探針間距設計使電流分布均勻，減少邊緣效應影響。

?非破壞性測量?：無需制備合金電極，不破壞樣品內部結構，適合工藝監控與重復測試。

四、操作便捷高效

?快速測量?：無需復雜校準，可直接通過公式（如ρ= (V/I) × 2πS）計算電阻率。

?環境適應性?：測量結果受溫濕度影響小，實驗室與工業場景均適用。

五、特殊場景優勢

?薄層材料?：通過修正系數（如4.532）簡化超薄樣品（如半導體圓片）的電阻率計算。

?不均勻性分析?：可沿樣品徑向測量斷面電阻率，觀察電阻率分布差異。

綜上，四探針法通過分離電流與電壓回路、優化探針布局，實現了高精度、高適應性的電阻測量，成為半導體、電池材料等領域的主流方法。

型號及指標Models and indicators：

1.電阻resistance

10-7～2×107Ω

2.電阻率范圍Resistivity

10-7～2×107Ω-cm

3.電導率Conductivity

5×10-7～107s/cm

4.測試電流范圍 current

1μA，10μA，100μA，1mA，10mA，1000mA

5.測量電壓量程Voltage

測量電壓量程 voltage：2mV  20mV 200mV 2V

測量精度Accuracy±（0.1%讀數）

分辨率 Resolution：  0.1uV  1uV  10uV  100uV

6.電流精度Current

±0.1%Accuracy

7.電阻精度Resistance Accuracy

≤0.3%標準電阻resistance

8.顯示讀數display

液晶顯示：電阻值、電阻率、電導率值、溫度、壓強值、單位自動換算、橫截面、高度，上下限警報

LCD: resistance, resistivity, conductivity, temperature, pressure value, the unit automatically conversion, cross-section,， and upper limit alarm

9.測試方式Test mode

四端測量法Four-terminal measurement method

10.傳感器壓力Pressure Sensors

200kg；(其他規格可以定制)

(Other specifications can be customized)

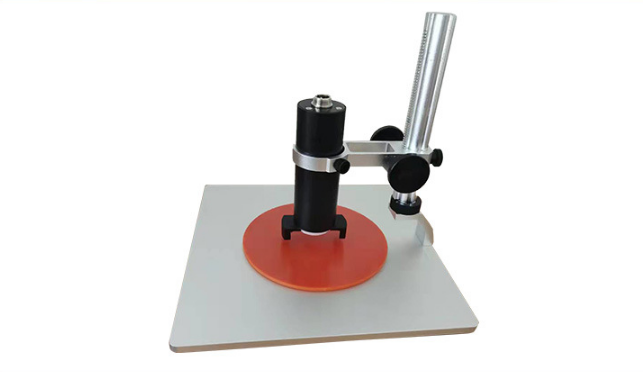

11.粉末測量裝置

Powder measuring device

模具Mold：內徑inner diameter 10mm； 20mm（選購）, height: 25mm,

加壓方式：手動液壓加壓測量 pressure: manual hydraulic pressure / automatic compression mode (purchase).

12.工作電源power supply

輸入: AC 220V±10% ,50Hz  功 耗Power consumption：<30W

13.外形尺寸/dimensions

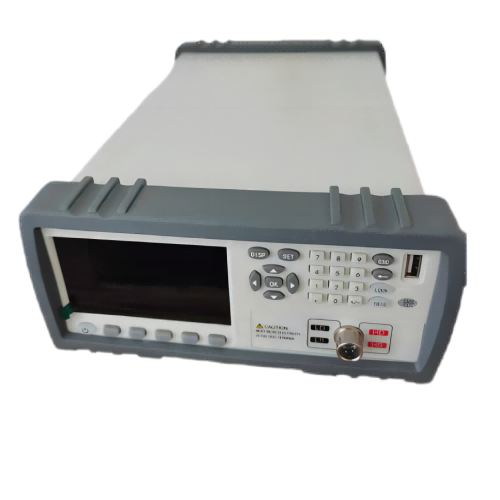

主機Mainframe：約L330mm*D350mm*H120mm ;手動裝置about：約H450mm*L200mm*D120mm

14.凈重量/Net Weight

約35kg

About 35kg

符合標準及適用范圍：

    完全符合國家標準GB1410－2006固體電工絕緣材料絕緣電阻、體積電阻系數和表面電阻試驗方法，ASTM D257 絕緣材料的直流電阻或電導試驗方法　等標準要求。

    本儀器配不同的測量電極（夾具）可以測量不同材料（固體、粉體或液體）的體積電阻率和表面電阻率或電導率。適用于橡膠、塑料、薄膜、及粉體、液體、及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。本儀器除能測電阻外，還能直接測量微弱電流。

粉末電阻率測試儀是材料科學和工業質檢中的關鍵設備，其核心特點可歸納為以下五個方面：

一、高精度測量與寬量程覆蓋

寬電阻率范圍：支持導體到絕緣體粉末的測量，典型量程為 10–10 Ω·cm（如半導體粉末），分辨率可達 0.01 μΩ。

多級電流/電壓適配：電流輸出檔位涵蓋 1 μA–10 A，電壓量程低至 2 mV（誤差≤±0.25%），適配不同導電特性的材料。

高穩定性設計：采用四端子法或四探針法，消除接觸電阻和導線誤差，確保重復性精度≤±0.3%。

二、自動化與智能化功能

自動極性切換：正/負電流輸出與電壓測量自動完成，減少人工干預。

實時數據圖譜分析：PC軟件同步顯示壓強-電阻率變化曲線、壓實密度曲線，支持數據導出與報表生成。

壓力與厚度聯動控制：壓力范圍 高達 200 kg–1噸，厚度測量精度±0.1 mm，可定制模具尺寸（如內徑16–163 mm）。

三、模塊化配置與兼容性

測試模式可選：支持四探針法（符合GBT 30835-2014鋰電材料標準）和四端子法（符合GB/T 24521-2009）。

模具靈活選配：標配模具內徑通常為16–30 mm，可定制特殊規格（如163 mm大尺寸模具）。

擴展接口豐富：配備USB/232通訊接口，連接計算機、打印機等外部設備。

四、多場景應用適配

應用領域 典型材料 測試需求

新能源電池 磷酸鐵鋰、硅碳負極、石墨烯 壓實密度與電阻率同步分析

炭素與冶金 石油焦、無煙煤、金屬粉末 粒度45–55目標準篩分

絕緣材料 高分子粉末、陶瓷顆粒 超高電阻率測量（>10? Ω·cm）

五、智能化操作與維護設計

一鍵校準與清零：內置校準按鍵，簡化操作流程。

安全防護機制：配備過載報警、機械損傷警示及防水設計。

低維護需求：外置吸塵處理裝置（如FT-301系列），減少粉末殘留影響。

 總結

粉末電阻率測試儀通過寬量程覆蓋、自動化分析及模塊化擴展，滿足從鋰電池材料研發到絕緣粉體質檢的多元需求。其核心優

勢在于將電阻率與壓實密度等參數關聯分析，為材料性能優化提供關鍵數據支撐

半導體接觸電阻率（ρc）：

必須制備 TLM 或 CBKR 測試結構（光刻）。

核心儀器：半導體參數分析儀（Keysight B1500A/B1505A, Keithley 4200A-SCS） + 精密探針臺。

宏觀接觸電阻（Rc）測量（連接器、開關等）：?

核心方法：開爾文四線法（消除引線電阻）。?

核心設備：?

高精度源表（SMU）如 Keithley 2450 或精密微歐計（如 IET RMO）。

專用的、符合標準（如 EIA-364-23C）的接觸電阻測試夾具（關鍵！需精確壓力控制）。

工業質檢 ： 考慮集成化的專用接觸電阻測試儀（如菊水PCR）。

報告 ρc 的挑戰： 宏觀接觸中，有效接觸面積難以精確測定，直接報告 Rc 及其測試條件（壓力、電流）是工業通行做法。需 ρc 時通常限于微觀可控結構（如半導體）或研究場景。

選擇前務必詳細說明：測量對象（具體是什么接觸界面）、目標參數（Rc/ρc）、精度要求、壓力范圍、是否需要符合標準以

及預算范圍。這將有助于推薦 合適的儀器配置（硬件+夾具）。
