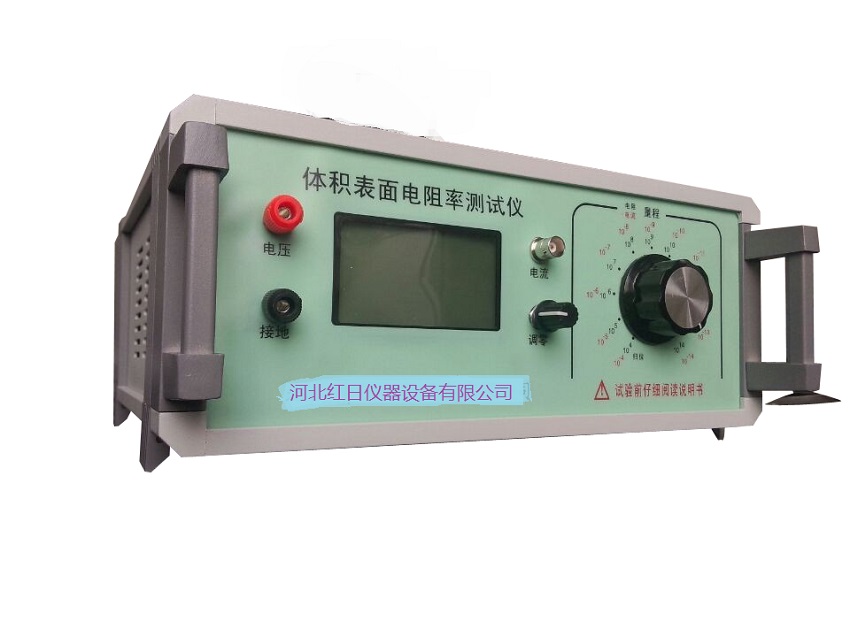

熱塑性橡膠體積電阻率和表面電阻率測定儀

熱塑性橡膠體積電阻率和表面電阻率測定儀  特點：電阻,電流雙顯示

性能好穩定,讀數方便

所有測試電壓(10V/50V/100/250/500/1000V) 測試時電阻結果直讀,免去老式高阻計在不同測試電壓下或不同量程時要乘以系數等使用不便的麻煩,使測量超高電阻就如用萬用表測量普通電阻樣簡便。本儀器既能測超高電阻又能測微電流，具有精度高,顯示迅速,性好穩定,讀數方便等特點

熱塑性橡膠體積電阻率和表面電阻率測定儀  符合標準：

         GB/T 1410-2006《 塑料薄膜電阻率測定儀固體絕緣材料體積電阻率和表面電阻率試驗方法》

         ASTM D257-99 《絕緣材料的直流電阻或電導試驗方法》

         GB/T 2439-2001《硫化橡膠或熱塑性橡膠導電性能和耗散性能電阻率的測定》

         GB/T 10581-2006《絕緣材料在高溫下電阻和電阻率的試驗方法》

         GB/T 1692-2008《硫化橡膠絕緣電阻率的測定》

         GB/T 12703.4-2010《紡織品 靜電性能的評定 第４部分：電阻率》

         GB/T 10064-2006《測定固體絕緣材料絕緣電阻的試驗方法》

主要應用范圍

    材料高阻測試測量如防靜電產品（防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等）電阻值的檢測；

材料體電阻(率)和表面電阻(率)測量；

電化學和材料測試,以及物理,光學和材料研究;

微弱電流測量如光電效應和器件暗電流測量。

測試電壓（V）

DC—10V

DC—50V

DC—100V

DC—500V

DC—1000V

標準：GB/T 1410-2006《 塑料薄膜電阻率測定儀固體絕緣材料體積電阻率和表面電阻率試驗方法》

 GB/T 1410-2006本標準規定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法

 體積電阻和表面電阻的試驗都受到下列因素影響:施加電壓的大小和時間;電極的性質和尺寸;在

試樣處理和測試過程中周 圍大氣條件 和試 樣的溫度 、濕度 。

應用

電阻率較低的物質被稱為導體，常見導體主要為金屬，而自然界中導電性 佳的是銀，其次為半導體，硅鍺。當存在外電場時，金屬的自由電子在運動中不斷和晶格節點上做熱振子的正離子相碰撞，使電子運動受到阻礙，因而就具有了一定的電阻。其他不易導電的物質如玻璃、橡膠等，電阻率較高，一般稱為絕緣體。介于導體和絕緣體之間的物質(如硅) 則稱半導體。電阻率的科學符號為 ρ(Rho)。 已知物體的電阻，可由電阻率ρ、長度 l 與截面面積A 計算：ρ=RA/I，在該式中， 電阻R 單位為歐姆，長度 l 單位為米，截面面積 A 單位為平方米，電阻率 ρ單位為歐姆·米

金屬的電阻率較小，合金的電阻率較大，非金屬和一些金屬氧化物更大，而絕緣體的電阻率極大。鍺、硅、硒、氧化銅、硼等的電阻率比絕緣體小而比金屬大，我們把這類材料叫做半導體(semiconductors)。

總結：常態下（由表可知）導電性能 好的依次是銀、銅、鋁，這三種材料是 常用的，常被用來作為導線等。銀的價格偏貴，因此銅用的 為廣，幾乎所有應用的導線都是銅制作的（精密儀器、特殊場合除外）。鋁線由于化學性質不穩定容易氧化已被淘汰。由于鋁密度小，取材廣泛，且價格比銅便宜，被廣泛用于電力系統中傳輸電力的架空輸電線路。為解決鋁材剛性不足缺陷，一般采用鋼芯鋁絞線，即鋁絞線內部包有一根鋼線，以提高強度。銀導電性能 好，但由于成本高很少被采用，只有在高要求場合才被使用，如精密儀器、高頻震蕩器、航天等。在某些場合儀器上觸點也有用金的，因為金的化學性質穩定，并不是因為其電阻率小所致。

使用方法

1接好電源線

    確保電源為220VAC/50Hz

2接通電源

    將電流電阻量程置于 104 檔,電壓量程置于10V，然后開機。

3調零

    在“Rx”兩端開路的情況下,調零使電流表的顯示為0000 .注意：在“Rx”兩端不開路，如接在電阻箱或被測量物體上時調零后測量會產生很大的誤差。一般一次調零后在測試過程中不需再調零。 完畢后關機。

4連接線路

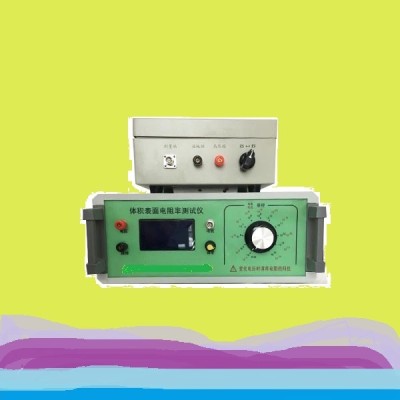

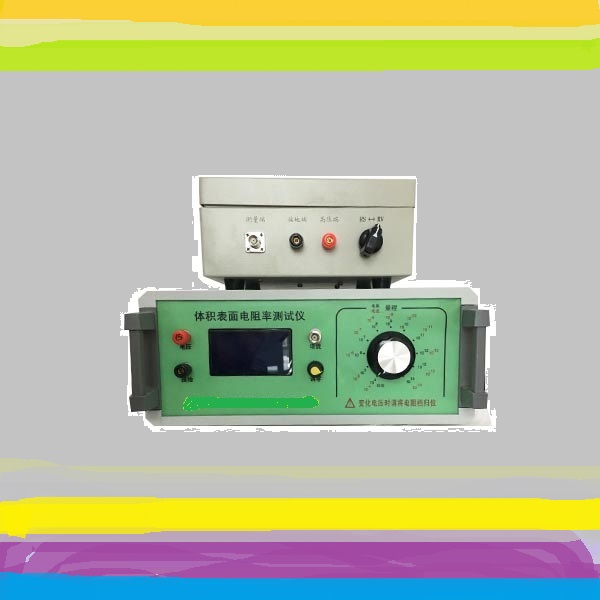

    接好測試線，將測試線將主機與屏蔽箱連接好，測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊。然后開機。

5選擇合適的測量電壓

    電壓選擇開關在后面板，注意，在測試過程中不要隨意改動測量電壓，可能因電壓的過高或電流過大損壞被測試器件或測試儀器;

6測試

    測量時從低檔位逐漸拔往高檔，每撥一次稍停留1～2秒以使觀察顯示數字， 當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置，當測量儀器有顯示值時應停下，當前的數字乘以檔次即是被測電阻值。當有顯示數字時不要再往更高次檔撥，否測儀器會過量程，機內保護電路開始工作，儀器測量準確度會下降。

7 測試完畢將電阻電流量程拔至“104 ”檔，電壓量程調至10V后關閉電源

    每測量一次均應將量程開關撥回到104“調零”檔的量程位置以免開機或測量端短路時而損壞儀器。6.8 測量電流及1015Ω以上超高電阻的測量應用測量電流后用歐姆定律以電壓除以電流計算電阻的方法，詳見8.5節內容。

8體積電阻和表面電阻轉換

在測試過程中，使用屏蔽箱在進行體積電阻和表面電阻轉換時，必須把電源關閉后進行檔位轉換，否則會導致電壓沖擊到主機無法顯示或損壞。

操作注意事項

試樣預處理：確保薄膜表面平整、無損傷，避免雜質干擾。

環境控制：多數儀器工作環境為0℃~40℃，高溫測試需外接溫控設備。

數據校準：定期校驗儀器，高阻值（>1012Ω）段需重點驗證精度。

體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la）），逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流Io變得基本恒 定時（可能需要幾小時），記下Io的值和方向。

然后加上規定的直流電壓井同時開始記時。除非另有規定，在如下每個電化時間作一次測量： 1 min、2min、5min、10min、50min、100min。如果連續兩次測量得出同樣的結果，責可以結束試驗并用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

作為驗收試驗，按照有關規范的規定，使用一個固定的電化時間如lmin后的電流值來計算體積電阻率。

體積電阻率

為測定體積電阻率，試樣的形狀不限，只要能允許使用第三電極來抵消表面效應引起的誤差即可。對于表面泄漏可忽略不計的試樣，測量體積電阻時可去掉保護，只要己證明去掉保護對結果的影響可忽 略不計。

在被保護電極與保護電極之間的試樣表面上的間隙要有均勻的寬度，并且在表面泄漏不致于引起 測量誤差的條件下間隙應盡可能的窄。lmm的間隙通常為切實可行的 小間隙。

圖2及圖3給出了三電極裝置的例子。在測量體積電阻時，電極1是被保護電極，電極2為保護電 極，電極3為不保護電極。被保護電極的直徑d1（圖2）或長度l1（圖3）應至少為試樣厚度h的10倍，通 常至少為25mm。不保護電極的直徑d4（或長度［4）和保護電極的外直徑d3（或保護電極兩外邊緣之間 的長度［3）應該等于保護電極的內徑d2（或保護電極兩內邊緣之間的長度lz）加上至少2倍的試樣厚度。

技術指標

1.   電阻測量范圍： 1×104Ω ～1×1018Ω，分為十個量程。

2.   電流測量范圍為2×10-4A ～1×10-16A

3.   全數字液晶屏顯示。

4.   準確度: 準確度優于下表

量程 有效顯示范圍 20～30℃ RH<80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010    0.01～19.99 5%+2字

1011     0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

超出有效顯示范圍時誤差有可能增加，測試電流準確度與電阻相同，測試電壓準確度為 10%

5. 使用環境: 溫度 -10℃～50℃ 相對濕度<90%。

6. 測試電壓: DC10V、50V、100V、250V、500V、1000V。±10%

7. 供電形式: AC 220V，50HZ，功耗約10W。

8. 儀器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。

9. 質量: 約3.0KG。

應用范圍 ：

a    材料高阻測試測量如防靜電產品（防靜電鞋、防靜電塑料橡膠制品、計 算機房防靜電活動地板等）電阻值的檢測；

b    材料體積電阻(率)和表面電阻(率)測量；

c    電化學和材料測試,以及物理,光學和材料研究;

d    微弱電流測量如光電效應和器件暗電流測量。

關于儀器質保：1、北廣儀器保證提供的設備為需方指定的全新設備，其各項技術指標均符合相關的產品技術要求。2、設備經客戶驗收合格后，開始計算保修期，設備免費保修期為壹年，設備在質量保質期內，產品在非人為損壞的情況下，由北廣儀器負責全保。北廣儀器的客服在得到通知后24小時內響應，安排約定維修細節。3、質保期后，我們免費為您維修維護設備，除大型設備外所有設備一律返廠維修，經檢驗后，電話告知客戶問題所在及解決方式，經客戶同意后進行維修，維修后發回客戶，對于損壞及更換的零部件我們只收取成本費；如客戶不認同我們的檢驗結果，雙方另協商維修細節。
