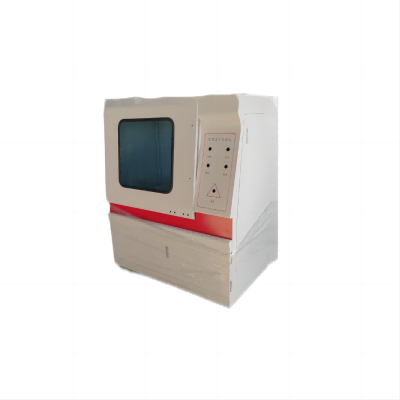

絕緣漆漆膜擊穿強度測定儀

絕緣漆漆膜擊穿強度測定儀  氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

絕緣漆漆膜擊穿強度測定儀  儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。

技術要求：

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--50KV ;

               直流 0—50kv

03、電器容量：3KVA

04、高壓分級：0—50KV，（全程可調）

05、a．升壓速率：0.01-5kv（隨意）

              （備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）

   b．升壓方式：自動升壓。到達設定值自動停止回零。

   C．控制方式：無線藍牙控制?？僧惖夭僮?加大安全距離

   D．門支撐方式：氣缸置頂。

06、試驗方式：

           直流試驗：1、勻速升壓  2、梯度升壓 3、耐壓試驗

           交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

07、試驗介質：空氣，試驗油

08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

09、儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。）

10、支持軟件共享不同電腦藍牙異地操作要求。

11、電壓試驗精度： 1%≦

12、試驗電壓連續可調： 0--50KV。

13、電源：220v±10%的單相交流電壓和50Hz±1%的頻率

14、電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%）

15、升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓

16、耐壓時間：0-7H保持相對電壓 （軟件設定）

17、擊穿試樣：試樣擊穿點一般為0.1-5mm左右

18、帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽）

19、機箱材質：整體噴塑

20、支持人機分離異地操作 開創國內控制機器新篇章   （無線藍牙控制 ）

21、控制方式：無線藍牙控制  解決控制線導電的問題

22、通訊方式：采用 技術無線藍牙控制，支持 232/USB/亞太區域網絡端口

23、擊穿判斷方式：高電壓判斷、漏電流判斷。

24、檢測方式：自動巡航檢測

25、雙層保護擊穿報警聲音提示、電壓復位指示燈提示。

26、使用條件：環境溫度：（23±2）℃    環境濕度：（50±5）%

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

安全保護：

 本儀器具有比較完善的安全防護措施：

本試驗儀器電路保護控制：

九級安全防護措施： 備注:一般廠家為5級

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護（避免一般廠家急停斷電不復位二次試驗繼續升壓的危險）

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗結束放電保護(專用 為安全的樹脂式放電棒 有效的避免了一般廠家傳統的放電方式和電磁放電干擾放電殘留現象)

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

主要配置：

1、試驗主機一臺              5萬伏高壓發生器一臺

2、電磁自動放電裝置一套。     電壓擊穿計算機測控軟件一套

3、全自動微電腦電壓調壓裝置一套(串口方式)

4、試驗電極規格(紫銅)         計算機一套(專用抗強干擾計算機)

5、試驗用油盒一只：材質為有機玻璃     國家一級計量鑒定質檢份

6、產品使用說明書一份            合格證一份

影響表觀電氣強度的因素：

隨著樣品厚度的增加而降低。（見下面的“缺陷”）

隨著工作溫度的升高而降低。

它隨著頻率的增加而降低。

對于氣體（例如氮氣，六氟化硫），通常隨著濕度的增加而降低。

對于空氣，介電強度隨著 濕度的增加而略有增加，但隨著相對濕度的增加而減小

結構原理及性能特點：

        本設備主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成

計算機--A/D轉換器--測量控制系統--調壓裝置--升壓變壓器--試樣

高壓變壓器主要產生試樣所需的直流電壓，

調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，

電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的，

放電系統在試驗做完以后自動放電，以免產生放電對人身的危害；

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。

使用時的注意事項

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。 好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。
