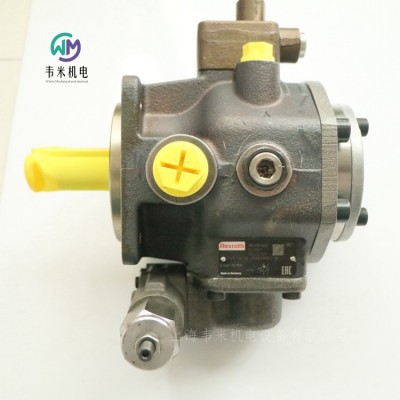

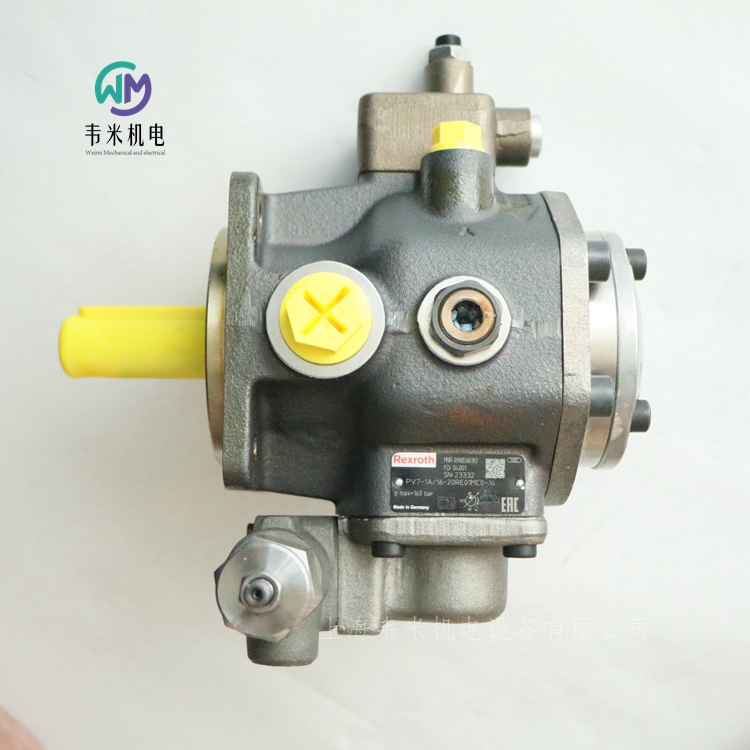

REXROTH葉片泵PV7-1A/16-20RE01MC0-16，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH可調節的先導式葉片泵

PV7...C/D/N/W

規格 14 … 150

組件系列 1X

大工作壓力 160 bar

大流量 270 l/min

可變排量

低工作噪音

流體動力潤滑的滑動軸承延長了軸承的使用壽命

壓力和流量的閉環控制可能性

低滯后

極低的開機控制時間和停機控制時間

符合 ISO 3019-2 的緊固件尺寸

符合 ISO 6162-1 和 ISO 228-1 的連接尺寸

適用于 HLP、HETG、HEES 和 HFD-U 液壓油

PV7 系列標準單泵可相互組合成組合泵，也可與內齒輪泵、外齒輪泵、軸向柱塞泵和徑向柱塞泵組合。

用于連續運行中對容積流量的要求可變、保壓功能百分比較高的驅動器，如：

機床

靜液壓軸承

恒壓系統

PV7... 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值，這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化，從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。排液器的軸向補償可實現佳的容積效率。

功能，橫截面

型號 PV7 的液壓泵是具有可變排量的葉片泵。

基本上由殼體、轉子、葉片、定子環、壓力控制器和容量調節螺釘組成。

圓形定子環 由小型往復式控制活塞和大型往復式控制活塞支撐。環的第三個支撐點是高度調節螺釘。

驅動轉子在定子環 中旋轉。在離心力的作用下，轉子 中的導向葉片 貼緊定子環 的內滑動面。

吸油和排油過程

運輸液壓油的必要元件由葉片、轉子、定子環 和控制板組成。

為保護調試過程中的泵功能，定子環 由位于大驅動柱塞后的彈簧支持，保持其偏心位置（排液器位置）。

轉子 旋轉時元件容積增加，且元件通過吸油通道填充液壓油。達到大元件容積后，元件將與吸油側分離。如果轉子 進一步旋轉，則會建立與壓力側的連接，元件將會減少液壓油并通過壓力通道將其壓入系統中。

調節

隨著壓力在系統中積聚，小型控制柱塞的后側始終通過通道向系統壓力加壓。

在排放位置，大型控制柱塞的后側也通過控制閥芯中的鉆孔向系統壓力加壓。具有較大面積的控制活塞將定子環 保持在其偏心位置。

泵以低于壓力控制器上設定的零行程壓力的壓力排出液壓油。

控制閥芯由彈簧保持在某一位置。

下行控制

如果產生自產品壓力 x 面積的力 FP 超過了彈簧的反作用力 FF，調節器閥芯則會向彈簧偏移。因此，位于大驅動柱塞后的腔體將與油箱連接，從而進行卸載。

連續受到系統壓力作用而被加壓的小驅動柱塞會將定子環 移至幾乎接近中心位置。泵保持壓力不變，流量降至零且泄漏被取代。

液壓油的功率損耗和熱量即可保持為小。

特性曲線 qV-p 保持垂直，且在設置不同壓力值時平行移動。

行程內控制

當系統中壓力降至所設零行程壓力以下時，彈簧會將控制閥芯推回其原位置。

再次對大控制活塞進行加壓，并將定子環 移至偏心位置。泵再次開始排油。

德國力士樂REXROTH葉片泵訂貨號和型號：

R900580381 PV7-1A/10-14RE01MC0-16

R900534143 PV7-1A/10-20RE01MC0-10

R900580382 PV7-1A/16-20RE01MC0-16

R900533582 PV7-1A/16-30RE01MC0-08

R900580383 PV7-1X/25-30RE01MC0-16

R900534508 PV7-1A/25-45RE01MC0-08

R900580384 PV7-1A/40-45RE37MC0-16

力士樂REXROTH內嚙合齒輪泵，固定排量

PGH-3X

機座大小 4, 5

規格 20 … 250

組件系列 3X

大工作壓力 350 bar

大排量 250.5 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率

適合較大的粘度和速度范圍

所有機座大小和規格之間可以相互組合

可與軸向柱塞泵、內嚙合齒輪泵和葉片泵組合

適合使用 HFC 油液運行（密封件設計“W”）

用途：

適用于具有較大負載循環數的大功率、高壓的耐疲勞驅動器，例如，塑料加工機、自動化壓力機、鑄造機和其他使用蓄能器充液操作的應用

PGH.-3X 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

其基本構成是：安裝法蘭、殼體、通軸傳動罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片 和止動銷，以及由扇形體、扇形支撐體和密封輥組成的徑向補償。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向驅動內嚙合齒輪。

通過在吸油范圍內打開的齒隙吸入液壓油。液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍。

由此，液壓油從閉合的齒隙排出并輸送到壓力油口。

吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。

軸向補償

壓力范圍中的排放區域由軸向墊片 進行軸向密封。

在軸向墊片背對排放區域的一側應用了壓力場。這些壓力場使軸向墊片與排放區域達到平衡，從而以較低的機械損失實現理想的密封效果。

徑向補償

徑向補償元件包括扇形體、扇形支撐體和密封輥。

扇形體和扇形支撐體排列在壓力場中，以使產生的壓力基本上可被止動銷承受。

一個小的壓力組件將扇形體和扇形支撐體壓到小齒輪軸和內嚙合齒輪的齒尖，這樣即可通過自動調整間隙將壓力范圍密封到吸油范圍。

這是在整個工作時間內持續保持高容積效率的先決條件。

扇形體和扇形支撐體的間隙調整可通過中間的密封輥來進行。

流體動力和流體靜力安裝

小齒輪軸 由流體動力潤滑的徑向滑動軸承承受。

內嚙合齒輪 以通過流體靜力安裝在殼體中。

齒輪輪齒系統

漸開線齒邊的齒輪齒系統具有用于較低流量和壓力脈動的長嚙合長度，因此可確保低噪音運行。

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R901147100 PGH4-30/020RE11VU2

R901147104 PGH4-30/050RE11VU2

R901147103 PGH4-31/040RE11VU2

R901147115 PGH5-30/063RE11VU2

R901147116 PGH5-30/080RE11VU2

力士樂REXROTH內嚙合齒輪泵

PGM-4X

機座大小 4, 5

規格 25 … 125

組件系列 4X

大工作壓力 210 bar

大排量 125.3 cm3

特征

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低粘度情況下也可實現高效率

適合較大的粘度和速度范圍

用途：

適用于具有大量負載循環數的變速傳動裝置，例如，塑料加工機

PGM-4X 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。其基本構成是：安裝法蘭、殼體、罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片 和止動銷，以及由扇形體、扇形支撐體和密封輥組成的徑向補償。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向驅動內嚙合齒輪 。通過在吸油范圍內打開的齒隙吸入液壓油。液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍。由此，液壓油從閉合的齒隙排出并輸送到壓力油口。

吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。

壓力范圍中的排放區域由軸向墊片 進行軸向密封。 在軸向墊片背對排放區域的一側應用了壓力場 。這些壓力場使軸向墊片與排放區域達到平衡，從而以較低的機械損失實現理想的密封效果。

徑向補償元件包括扇形體、扇形支撐體和密封輥。扇形體和扇形支撐體排列在壓力場中，以使產生的壓力基本上可被止動銷承受。一個小的壓力組件將扇形體和扇形支撐體壓到小齒輪軸和內嚙合齒輪的齒尖，這樣即可通過自動調整間隙將壓力范圍密封到吸油范圍。這是在整個工作時間內持續保持高容積效率的先決條件。

扇形體和扇形支撐體的間隙調整可通過中間的密封輥來進行。

流體動力和流體靜力安裝

小齒輪軸 由流體動力潤滑的徑向滑動軸承承受。內嚙合齒輪 以通過流體靜力安裝在殼體中。

齒輪輪齒系統

漸開線齒邊的齒輪齒系統具有用于較低流量和壓力脈動的長嚙合長度，因此可確保低噪音運行。

所用材料

法蘭 和蓋板：鑄鐵

殼體 和側面墊片：鋁

軸 和內嚙合齒輪:鋼

PGM-4X 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

力士樂REXROTH內嚙合齒輪泵

PGP

固定排量

機座大小 2, 3

規格 6.3 … 32

大壓力 350 bar

排量 6.5 … 32.5 cm3

特征

低工作噪音

低脈動流量

由于具有密封間隙補償，即使在低粘度情況下也能實現高效率

使用壽命長，得益于滑動軸承和密封間隙補償

適合更大的粘度和速度范圍

出色的吸油特性

可與 PGH 和 PGF 內嚙合齒輪泵、葉片泵以及軸向柱塞泵組合

用途：

適用于加載次數高達 106，具備高工作壓力的驅動器，例如切邊壓力機

PGP 液壓泵為具有恒定排量的泄漏間隙補償內嚙合齒輪泵。

它們主要由殼體、軸承蓋、蓋、齒圈、小齒輪軸、滑動軸承、軸向盤 和止動銷及分段部件 組成，分段部件包括：分段、扇形支撐體及密封輥 。

吸油和排油過程

根據流體動力學支撐的小齒輪軸 按所示旋轉方向驅動內嚙合齒圈。

在旋轉過程中，吸油區域內的容積將增加約 180° 以上。負壓產生，從而使液壓油流入腔體中。

利用鐮狀的分段部件 將吸油腔體和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒嚙合在齒圈 的輪齒間隙中。然后通過壓力通道.

軸向補償力 FA 作用于壓力腔內部且由軸向盤 內的壓力區生成。因此，旋轉部件與固定部件之間的軸向、縱向間隙非常小且確保壓力腔的佳軸向密封。

徑向補償力 FR 作用在分段 和扇形支撐體上。

分段與扇形支撐體間的面積比和密封輥  位置在設計時應確保實現齒圈、分段部件 與小齒輪軸 之間近乎無間隙的密封。

密封輥  下的彈簧元件可確保即使在極小的壓力下也能夠提供足夠的接觸壓力。

流體動力和流體靜力軸承

作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 吸收，而作用在齒圈 上的力由流體靜力軸承吸收。

花鍵

為齒輪選擇漸開線花鍵。較長的接觸長度會導致低流量和壓力脈動；這些低脈動率對低噪音操作具有很大影響。

使用材料

殼體、軸承蓋、蓋 和軸向盤：鋼鋁復合材料

齒圈、小齒輪軸 和止動銷:鋼

滑動軸承:帶鋼背的銅錫

分段 和扇形支撐體:黃銅合金

密封輥 :塑料

力士樂REXROTH外嚙合齒輪泵 高性能

AZPB

平臺 B

固定排量

規格 1.0 … 7.1

連續壓力達 220 bar

間歇壓力達 250 bar

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

德國力士樂REXROTH外嚙合齒輪泵訂貨號和型號：

0510010008 AZPB-32-1.0RCP02MB

0510110017 AZPB-32-2.0RCP02MB

0510112321 AZPB-32-3.1LCP02MB

0510110002 AZPB-10-2,0RCP2MB

力士樂REXROTH外嚙合齒輪泵 高性能

AZPF

平臺 F

固定排量

規格 4 … 28

連續壓力達 250 bar

間歇壓力達 280 bar

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

基本信息

外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。

力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。

輸送原理

在旋轉運動期間脫離嚙合的齒使齒腔變得自由。所產生的負壓以及容器中液壓油液位上的壓力會導致液壓油從容器中流出到泵。該液壓油充滿齒腔，并沿箭頭方向（參見剖視圖）沿著殼體從吸入口輸送到壓力側。 在此，齒再次嚙合，從齒腔中排出液壓油，并防止回流到吸氣腔中。

結構款式

外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。

通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計，具有出色的緊急運行性能-尤其是在低速情況下。

齒輪有12個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部，從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。

德國力士樂REXROTH外嚙合齒輪泵訂貨號和型號：

0510225006 AZPF-12-004RCB20KB

0510425009 AZPF-11-008RCB20MB

0510225023 AZPF-11-004RAB01MB

0510225010 AZPF-10-004RRR12MB

0510225013 AZPF-10-004RRR20MB

0510325013 AZPF-11-005RRR20MB

0510325016 AZPF-11-005RQR20MB

0510325006 AZPF-11-005RCB20MB

0510425022 AZPF-12-008RCB20KB

0510225027 AZPF-12-004RCB20MB

0510425020 AZPF-11-008RRR20MB

0510425022 AZPF-12-008RCB20KB

0510425044 AZPF-11-008RAB01MB

0510525009 AZPF-11-011RCB20MB

0510525018 AZPF-11-014RCB20MB

0510525033 AZPF-11-011RQR20MB

0510525076 AZPF-11-011RAB01MB

0510525311 AZPF-11-011LCB20MB

0510625013 AZPF-11-019RCB20MB

0510625033 AZPF-12-016RCB20MB

0510625042 AZPF-11-016RQR20MB

0510625022 AZPF-11-016RCB20MB

0510625077 AZPF-11-016RAB01MB

0510725030 AZPF-12-022RCB20KB

0510725102 AZPF-11-022RRR20KB-S0081

0510725114 AZPF-22-028RHO30KB

0510725349 AZPF-21-022LFB20MB

0510425025 AZPF-11-008RQR20MB

0510900060 AZPFF-11-014/005RCB2020MB

力士樂REXROTH外嚙合齒輪泵 高性能

AZPN

平臺 N

固定排量

規格 20 … 36

連續壓力達 250 bar

間歇壓力達 280 bar

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

基本信息

外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。

力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。

結構款式

外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。

通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計，具有出色的緊急運行性能-尤其是在低速情況下。

齒輪有12個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部，從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。

力士樂REXROTH外嚙合齒輪泵 高性能

AZPG

平臺 G

固定排量

規格 22 … 100

連續壓力達 250 bar

間歇壓力達 280 bar

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

基本信息

外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。

力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。

結構款式

外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。

通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計，具有出色的緊急運行性能-尤其是在低速情況下。

齒輪有12個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部，從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。

德國力士樂REXROTH外嚙合齒輪泵訂貨號和型號：

0510725167 AZPG-22-032RCB20MB

0510725166 AZPG-22-028RCB20MB

0510725170 AZPG-22-045RCB20MB

力士樂REXROTH靜音系列外嚙合齒輪泵

AZPS

平臺 F

固定排量

規格 4 … 28

連續壓力達 250 bar

間歇壓力達 280 bar

優化了壓力脈動，從而降低了噪音排放和系統振動

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

基本信息

外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。

力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。

借助 SILENCE 低噪聲泵及雙齒面嚙合原理還可將流量脈動多降低 75?%。

輸送原理

輸送齒輪的幾何形狀在傳動軸旋轉不變的情況下，可決定圖中所示的拋物線流量變化。對于標準泵，每次齒輪嚙合時都會定期重復此變化過程。由于雙齒面嚙合原理為兩倍基本頻率，因此 SILENCE 泵的體積流量脈動降低了75?%，下游系統組件的激勵也相應降低。齒輪對的背齒間隙大大減小，因此驅動齒輪的前齒面和后齒面均液壓密封。因此，前齒面和后齒面交替有助于增加輸送的體積流量。通過對控制邊緣幾何形狀的相應調整，與標準泵相比，液壓作用線的范圍減少一半。
