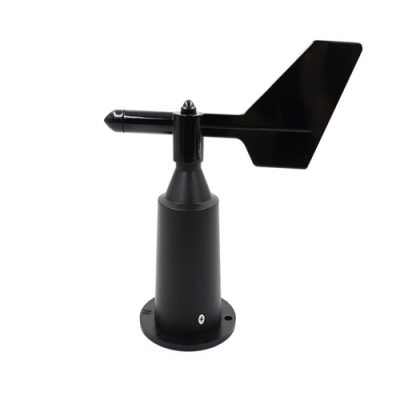

RY-FX02/X/485風向傳感器

產品簡介

該風向傳感器外型小巧輕便，便于攜帶和組裝，大風標設計理念可以有效獲得外部環境信息，殼體采用ASA材料，具有良好的防腐、防侵蝕等特點，能夠保證儀器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站、 船舶、碼頭、養殖等環境的風向測量。

產品特點

量程：0~359.9° ?

防電磁干擾處理 ?

采用高性能進口軸承，轉動阻力小，測量精確 ?

ASA外殼，機械強度大，硬度高，耐腐蝕、長期不變色可長期使用于室外 ? 設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏 ?

可選輸出方式4-20MA，0-5V，0-10V，RS485(ModBus-RTU 通信協議)，接入方便

技術參數

型號RY-FX02/X/485

輸出型號RS485

啟動風速≤0.8m/s

測量范圍0~359.9°

工作電壓12~24V DC

精度±3°（風速＜5m/s時）

防護等級IP65

材質ASA外殼

顏色黑色

輸出線纜3m（可訂制）

通訊協議

1、通訊規格

9600,N,8,1

 2、 讀數據指令

發送：FF 03 00 01 00 01 C0 14

FF0300  0100  01C0 14

傳感器地址功能碼寄存器地址寄存器數量CRC16校驗位

回復：FF 03 02 03 84 91 03

FF030203 8491 03

傳感器地址功能碼數據長度數據CRC16校驗位

數據解析：

0x0384 = 0x03 * 256 + 0x84=900。

風向 = 900/10 =90.0°。

3、讀取傳感器地址指令

發送：00 03 00 00 00 01 85 DB

000300 0000 0185 DB

保留地址功能碼寄存器地址寄存器數量CRC16校驗位

回復：00 03 02 00 FF C5 C4

00030200 FFC5 C4

保留地址功能碼寄存器地址寄存器數量CRC16校驗位

數據段數據為0x00FF，表示傳感器地址為0xFF，當前傳感器地址取值范圍為0x01-0xFF，其中0xFF為默認地址。

4、修改傳感器地址指令（改為0x01）

發送：00 06 00 00 00 01 49 DB

000600 0000 0149 DB

保留地址功能碼寄存器地址傳感器新地址CRC16校驗位

回復：00 06 00 00 00 01 49 DB

000600 0000 0149 DB

保留地址功能碼寄存器地址傳感器新地址CRC16校驗位

回復與發送數據相同，表示地址修改成功，當前傳感器地址為0x01。

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
