碳紙雙極板電阻率測試儀 碳紙雙極板電阻率測試儀 在選擇阻抗分析儀時，應考慮多個因素。

首先是測量方法，它決定了分析儀的阻抗和頻率測量范圍。其次，電壓電平控制至關重要，因為電容器的介電常數和電感器材料的電磁滯后都受到交流電壓和電流電平的影響。此外，測量精度也是選擇分析儀的關鍵因素，不同的設計具有不同的精度水平。 后，根據要測量的參數，如介電常數、磁導率等，來選擇合適的儀器。

同時，環境條件如溫度、濕度和電磁干擾也會對分析儀的阻抗測量產生顯著影響。因此，在選擇和使用分析儀時，必須充分考慮這些動態因素。

溫度：

電阻器、電感器和電容器大多與溫度相關，其溫度系數對阻抗行為至關重要。為確保準確測量，應在穩定的溫度環境下進行， 佳選擇是受控的實驗室條件。若需現場工作，應盡量避開溫度急劇變化的環境。

濕度：

高濕度可能導致冷凝，進而影響元件和電路的電氣性能。因此，使用除濕機等設備確保低濕度環境至關重要。

電磁干擾：

阻抗測量易受電磁干擾影響，特別是在涉及半導體或高頻應用的敏感設備中。為確保測量準確性，應在屏蔽環境中進行，以隔絕外部電磁場的影響。

阻抗分析儀正是專門用于探究電流流動總體阻抗的儀器。本文將深入探討阻抗分析儀的作用、應用范圍、工作原理以及使用方法。

那么，究竟什么是阻抗分析儀呢？它是一種電子測試儀器，旨在測量元件、電路或材料在交流（AC）信號作用下的復阻抗特性曲線。阻抗以歐姆（Ω）為單位，包含電阻和電抗這兩種類型的交流電流成分。值得注意的是，盡管電阻的阻值與頻率無關，但電感、電容以及由此產生的電抗卻會隨信號頻率的變化而變化。因此，阻抗實際上是一種動態特性，其電抗部分會隨著信號頻率的改變而相應調整。

阻抗，作為電阻和電抗的復數，是一個動態且復雜的電氣特性。在交流（AC）信號作用下，元件、電路或材料的阻抗會隨頻率變化而變化，這種變化不僅包括電阻，還包括電感、電容以及由此產生的電抗。為了更好地理解和分析這種動態特性，我們引入了“復阻抗”的概念。在二維復平面上，復阻抗可以用一個矢量來表示，該矢量包含實軸（電阻）和虛軸（電抗）兩個分量。矢量的大小代表總阻抗，而方向則揭示了電壓和電流之間的相位差。

阻抗分析儀正是用于測量這種復阻抗特性曲線的專業儀器。它能夠在不同的頻率范圍內掃描并顯示阻抗的變化情況，從而幫助工程師深入了解元件、電路或材料的電氣特性。阻抗分析儀在電子和材料測試中有廣泛的應用，包括電子學、電信、電力系統、航空航天以及汽車等多個行業。同時，它與LCR表等測量工具相比，具有更高的測量精度和更全面的信息展示能力。

頻率范圍：LCR表一般僅適用于較低頻率的測量，而阻抗分析儀則能覆蓋非常寬的頻率范圍。

精度提升的新技術和方法

7.1.1 現有技術的精度瓶頸

目前，阻抗分析儀的精度受到多種因素的限制，包括測試儀器本身的電子噪聲、測試環境的電磁干擾、以及測量頻率和溫度等環境參數的

變化。在高頻段，電磁干擾和信號衰減等問題尤為突出，這限制了在高頻段內阻抗測量的準確性。

7.1.2 新技術對精度提升的貢獻

為了突破現有的精度瓶頸，研究者和制造商們正致力于開發新的技術和方法。例如，使用基于噪聲抑制技術的高性能鎖相放大器可以有效

降低噪聲對測量結果的影響。另外，采用高穩定性的溫度控制技術以及改進的電磁兼容設計，都有助于減少外部環境對測試的干擾。

7.2 智能化工具的集成與應用前景

7.2.1 智能化在阻抗分析儀中的作用

智能化工具的集成是阻抗分析儀未來發展的另一大趨勢。智能化不僅僅是為了操作上的便捷，更重要的是它能夠通過大數據分析和機器學

習算法，對測試數據進行深度解析，并提供更加精準的測量結果。例如，通過機器學習算法對大量歷史數據進行學習，智能阻抗分析儀能

夠自動校準和優化測試參數，以適應不同的測試對象和環境條件。

7.2.2 智能化工具集成的未來發展趨勢

未來，我們可以預見阻抗分析儀將集成更多先進的智能化功能。這些功能可能包括自動化測試流程、實時數據分析反饋、以及遠程監控和

故障預測等。例如，通過物聯網技術，阻抗分析儀可以遠程連接到云端服務器，實現數據分析的集中化處理和優化決策。此外，阻抗分析

儀可能會與機器人園技術結合，形成自動化測試工作站，用于高精度和重復性要求極高的測試任務。

在智能化工具的推動下，阻抗分析儀未來將不僅提供精確的測量數據，還能夠提供深度的分析和預測功能，大大擴展其應用范圍，并提高

整個測量過程的效率和可靠性。隨著人工智能和機器學習算法的不斷進步，智能化工具的集成將成為阻抗分析儀行業持續發展的重要推動

力。

阻抗分析在新材料研發中的作用

阻抗分析同樣在新材料的研發中發揮著重要作用。在設計新型傳感器或者電化學儲能器件時，阻抗分析儀是評估候選材料性能的工具之

一。通過對材料阻抗特性的深入分析，研究人員可以快速篩選出具有 佳性能的材料，并對其工作機理進行深入的探索。

阻抗分析儀在生物醫學領域中的應用

3.3.1 生物組織阻抗特性的研究

生物組織的阻抗特性是一個重要的生物醫學參數，它在疾病診斷、治療效果監測和生物組織工程中具有廣泛的應用。阻抗分析儀可以非侵

入性地測量活體組織的阻抗變化，從而為臨床診斷和治療提供依據。

例如，通過測量人體組織在不同頻率下的阻抗譜，醫生可以區分出腫瘤和正常組織。因為不同類型的組織具有不同的阻抗特性，這一技術

在乳腺癌、皮膚癌等疾病的早期診斷中展現出巨大的潛力。

3.3.2 阻抗測量技術在疾病診斷中的應用

阻抗測量技術在生物醫學領域的另一個重要應用是用于監測和評估心臟疾病。心臟組織和血液的阻抗特性變化可以反映出心臟功能的變

化。通過植入式阻抗傳感器或表面接觸式阻抗測量裝置，醫生可以實時監測患者的心臟狀態，為心臟病的診斷和治療提供實時數據支持。

 預熱

（1） 為保證儀器精確測量，開機預熱時間應不少于 15  分鐘

（2） 請勿頻繁開關儀器，以免引起內部數據混亂。

     儀器的其他特性

（1） 功耗：消耗功率≤80VA。

（2） 外形尺寸（W*H*D）：400mm* 132mm*385mm；

（3） 重量：約 13kg；

      安全使用

請使用電源按鈕開關設備，設備完全關閉前禁止拔出電源線或斷開電源，否則會損壞設備硬件，影 響設備使用壽命。

建議不要在設備中安裝其他軟件，這可能影響設備工作狀態。 如要使用本設備連接互聯網，建議自行安裝殺毒軟件。

阻抗分析儀能測介電材料（如陶瓷、高分子、復合材料）的關鍵電學參數，核心參數與測量方法如下。一是核心參數，反映材料特性：相對介電常數（εr），衡量材料儲存電荷能力，如陶瓷材料 εr=10-1000，高分子材料 εr=2-10；介電損耗角正切（tanδ），反映材料介電損耗大小，優質介電材料 tanδ≤0.001（1kHz 下）；體積電阻率（ρv），衡量材料絕緣性能，絕緣材料 ρv≥1012 Ω?cm。二是測量方法，分類型操作：平行板法（測薄片材料，將材料夾在兩圓形電極間，電極直徑 D、間距 d，儀器測量電容 C，通過公式 εr=C×d/(ε0×S) 計算，S 為電極面積，ε0 為真空介電常數，頻率選 1kHz-1MHz，適合測固體薄片）；同軸探頭法（測液體或粉末材料，將同軸探頭插入材料，儀器測量探頭阻抗變化，計算 εr 與 tanδ，無需樣品加工，適合測黏稠液體）；諧振腔法（測高頻介電材料，將材料放入諧振腔，通過阻抗變化測量諧振頻率與品質因數，計算 εr 與 tanδ，適合 100MHz-10GHz 頻段）。三是注意事項，保障精度：樣品預處理（固體材料需打磨平整，厚度均勻（偏差≤5%）；液體材料需除氣泡，避免氣泡影響介電常數）；環境控制（溫度 23±2、濕度≤50%，溫度變化會導致 εr 波動，濕度大會降低絕緣材料 ρv）；多次測量取平均值（每個樣品測 3 個不同位置，減少樣品不均勻?qū)е碌恼`差），通過精準測量可為介電材料選型、研發提供關鍵數據。

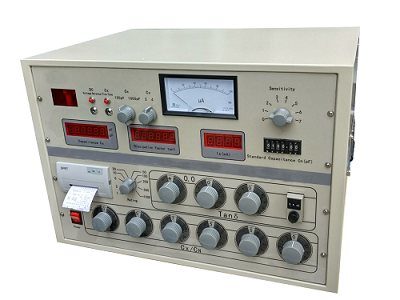

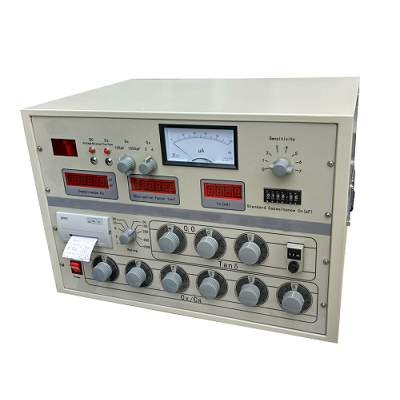

主要參數：

準確度： Cx:±（讀數×0.5%+0.5pF）；tgδ:±（讀數×0.5%+0.00005）；

電容量范圍：內施高壓：3pF～60000pF/10kV；60pF～1μF/0.5kV；

外施高壓：3pF～1.5μF/10kV；60pF～30μF/0.5kV；

*分辨率： 高0.001pF，4位有效數字；

*介電常數ε測試范圍：0-200；

*介電常數ε準確度：0.5%

*介質損耗tgδ測試范圍：不限，

*介質損耗tgδ分辨率：0.000001，電容、電感、電阻三種試品自動識別。

試驗電流范圍：5μA～5A；

*內施高壓：設定電壓范圍：0.5～10kV ；

 大輸出電流：200mA；

實驗?zāi)康?/span>

1、探討介質極化與介電常數、介質損耗的關系；

2、了解高頻Q表的工作原理；

3、掌握室溫下用高頻Q表測定材料的介電常數和介質損耗角正切值。

實驗原理

按照物質電結構的觀點，任何物質都是由不同的電荷構成，而在電介質中存在原子、分子和離子等。當固體電介質置于電場中后會顯示出一定的極性，這個過程稱為極化。對不同的材料、溫度和頻率，各種極化過程的影響不同。

1、介電常數(ε)：某一電介質(如硅酸鹽、高分子材料)組成的電容器在一定電壓作用下所得到的電容量Cx與同樣大小的介質為真空的電容器的電容量Co之比值，被稱為該電介質材料的相對介電常數。

式中：Cx —電容器兩極板充滿介質時的電容；

Cο —電容器兩極板為真空時的電容；

ε —電容量增加的倍數，即相對介電常數

介電常數的大小表示該介質中空間電荷互相作用減弱的程度。作為高頻絕緣材料，ε要小，特別是用于高壓絕緣時。在制造高電容器時，則要求ε要大，特別是小型電容器。

在絕緣技術中，特別是選擇絕緣材料或介質貯能材料時，都需要考慮電介質的介電常數。此外，由于介電常數取決于極化，而極化又取決于電介質的分子結構和分子運動的形式。所以，通過介電常數隨電場強度、頻率和溫度變化規律的研究，還可以推斷絕緣材料的分子結構。

2．介電損耗(tgδ)：指電介質材料在外電場作用下發熱而損耗的那部分能量。在直流電場作用下，介質沒有周期性損耗，基本上是穩態電流造成的損耗；在交流電場作用下，介質損耗除了穩態電流損耗外，還有各種交流損耗。由于電場的頻繁轉向，電介質中的損耗要比直流電場作用時大許多(有時達到幾千倍)，因此介質損耗通常是指交流損耗。

在工程中，常將介電損耗用介質損耗角正切tgδ來表示。tgδ是絕緣體的無效消耗的能量對有效輸入的比例，它表示材料在一周期內熱功率損耗與貯存之比，是衡量材料損耗程度的物理量。
